Odabir mjerača protoka otpadnih voda odluka je procesa, a ne samo mjerenja. Pogrešan odabir kasnije se pokaže kao pomicanje očitanja, često čišćenje, propušteni brojevi sukladnosti ili mjerač koji se začepi u servisu. Pravi izbor počinje s jednim pitanjem koje većina kupaca preskoči:je li cjevovod puna cijev pod tlakom ili je to gravitacijski tok u djelomično ispunjenoj cijevi ili otvorenom kanalu?Taj jedini odgovor isključuje pola opcija prije nego što uopće pogledate podatkovnu tablicu.
U širem smislu, amagnetski mjerač protokaje zadana postavka za pune cijevi koje vode vodljivu otpadnu vodu, an
ultrazvučni mjerač protokazaslužuje svoje mjesto kada trebate ne-invazivno rješenje ili rješenje za naknadnu ugradnju, a sustav otvorenog kanala ispravan je pristup za gravitacijsku kanalizaciju i kanale. Ovaj vodič objašnjava svaku vrstu mjerača protoka otpadnih voda, gdje radi, gdje kvari i kako ga uskladiti sa sirovom kanalizacijom, muljem, pročišćenom otpadnom vodom, industrijskom otpadnom vodom i bioplinom.
Ovaj vodič je napisan za inženjere i kupce koji specificiraju mjerenje protoka u komunalnim i industrijskim otpadnim vodama. Raspone parametara u nastavku smatrajte tipičnim početnim točkama i potvrdite ih prema podatkovnoj tablici proizvođača i svim primjenjivim lokalnim standardima za vaš projekt.
Što je mjerač protoka otpadnih voda?
Mjerač protoka otpadne vode mjeri brzinu protoka ili ukupni volumen otpadne vode koja se kreće kroz cijev, kanal ili proces obrade. Otpadnu vodu je teže mjeriti od čiste vode jer nosi krutine, mulj, pijesak, masnoću, kemikalije i zrak te zato što protok može biti pod pritiskom u jednom dijelu postrojenja, a gravitacija-u drugom.
Zbog toga opći vodomjer rijetko preživi uslugu kanalizacije. Mjerač mora odgovarati tekućini, stanju cijevi ili kanala, mjestu ugradnje, točnosti koja vam je zapravo potrebna i održavanju koje ste spremni obaviti. Ispravite tih pet i gotovo svaki renomirani mjerač radi; pogriješite i čak i skupi mjerač ne radi bolje.

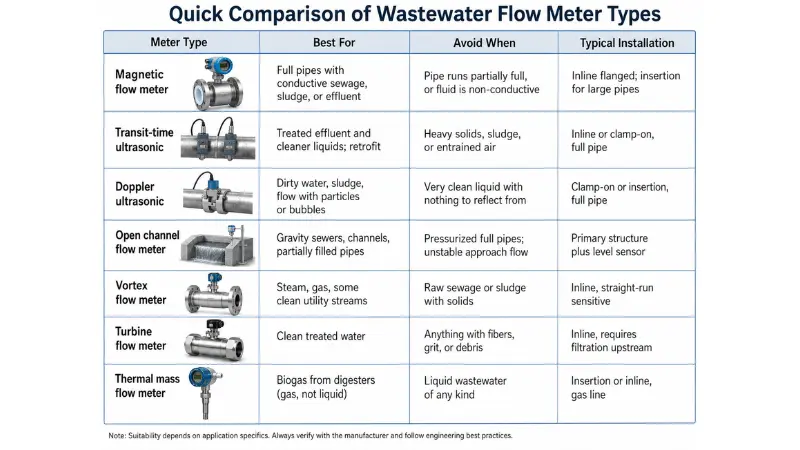

Brza usporedba tipova mjerača protoka otpadnih voda
Koristite ovo kao uži izbor, a zatim potvrdite prema detaljnim odjeljcima u nastavku. Stupac "izbjegavati kada" obično je korisniji od stupca "najbolje za" jer brže uklanja pogrešne izbore.
| Vrsta mjerača | Najbolje za | Izbjegavajte kada | Tipična instalacija |
|---|---|---|---|
| Magnetski (elektromagnetski) | Pune cijevi s vodljivom kanalizacijom, muljem ili otpadnim vodama | Cijev je djelomično puna ili tekućina nije vodljiva | Inline s prirubnicom; umetak za velike cijevi |
| Ultrazvučno vrijeme prijenosa- | Obrađene otpadne vode i tekućine za čišćenje; retrofit | Teške krutine, mulj ili uvučeni zrak | Inline ili stezaljka-na, puna cijev |
| Ultrazvučni doppler | Prljava voda, mulj, protok s česticama ili mjehurićima | Vrlo čista tekućina od koje se ništa ne odbija | Stezaljka-na ili umetanje, puna cijev |
| Otvoreni kanal (preljev/žlijeb + razina) | Gravitacijska kanalizacija, kanali, djelomično ispunjene cijevi | Pune cijevi pod tlakom; nestabilni pristupni tok | Primarna struktura plus senzor razine |
| Vrtlog | Para, plin, neki čisti komunalni tokovi | Neobrađena kanalizacija ili mulj s krutim tvarima | Inline, ravno-osjetljivo |
| Turbina | Čista tretirana voda | Sve što ima vlakna, pijesak ili krhotine | Inline, zahtijeva filtraciju uzvodno |
| Toplinska masa | Bioplin iz digestora (plin, ne tekućina) | Tekuće otpadne vode bilo koje vrste | Umetanje ili inline, plinovod |
Za veliku većinu točaka za pročišćavanje otpadnih voda, pravo natjecanje je između magnetskih, ultrazvučnih i mjerača otvorenog kanala. Ostalo su posebni slučajevi.

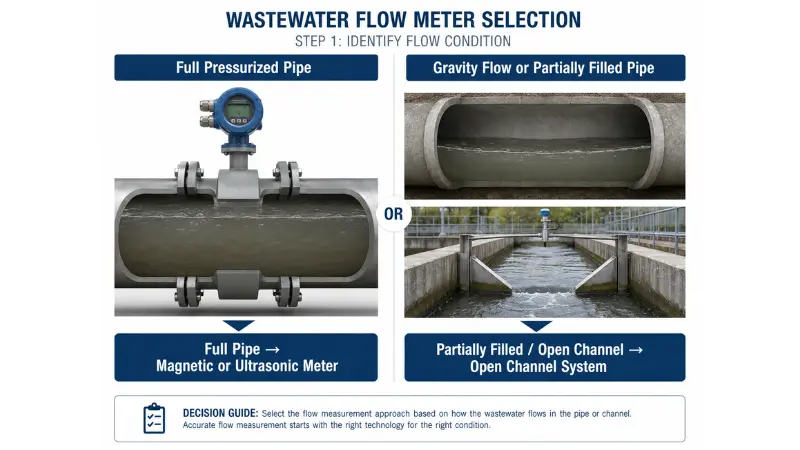

Zatvorena cijev nasuprot otvorenom kanalu: Prva odluka
Prije nego počnete uspoređivati tehnologije, odlučite u kojem se svijetu nalazite jer se jedva preklapaju.
Puna cijev pod pritiskom.Bušotina ostaje potpuno puna pri svim protokima, uključujući niski protok noću. Ovdje možete koristiti magnetski mjerač ili inline ili stezaljku-na ultrazvučnom mjeraču. Ovdje živi najviše točnosti i pouzdanosti.
Gravitacija ili djelomično ispunjena cijev i otvoreni kanali.Vodena površina je otvorena prema atmosferi ili je cijev samo dijelom puna. Standardni magametar je pogrešan alat: s praznim gornjim dijelom očitava nisko ili potpuno ispada. Ovo je teritorij otvorenog kanala ili specijalizirani mjerač djelomično-napunjene-cijevi.
Napomena inženjera:Linija koja je puna pri najvećem protoku, ali samo napola puna u 3 ujutro je djelomično ispunjena linija. Odluku odredite prema najgorem slučaju, a ne prema pločici s nazivom. Ako provrt nije stalno pun, nemojte standardni magnetski mjerač smatrati zadanim.

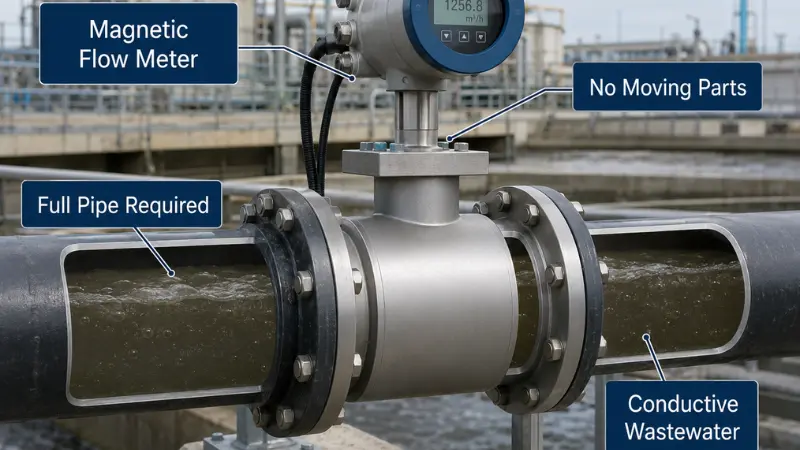

Magnetski mjerači protoka za otpadne vode
Magnetski mjerači protoka (magnetski mjerači ili elektromagnetski mjerači protoka) su radni konj za mjerenje otpadne vode-cijevom. Nemaju pokretnih dijelova niti prepreka u provrtu, tako da toleriraju čvrste tvari koje bi uništile mehanički mjerač.
Kako rade
Magnetski metar primjenjuje magnetsko polje preko cijevi. Kada se vodljiva tekućina kreće kroz to polje, ona stvara napon proporcionalan brzini, koji transmiter pretvara u brzinu protoka. Načelo je definirano međunarodnim standardomISO 20456:2017, koji se posebno odnosi na elektromagnetske mjerače protoka koji mjere vodljivu tekućinu u zatvorenom cjevovodu koji radi puno - i koji izričito ne pokriva otvorene kanale ili cijevi koje rade djelomično pune. Ta dva uvjeta, vodljivi i puni, cijela su priča o tome kada magmetar odgovara.
Koristite ga kada / izbjegavajte kada
- Koristite ga kada:cijev je puna, tekućina je vodljiva, a želite malo održavanja i visoku točnost (dobri magmetari drže otprilike ±0,2% do ±0,5% očitanja).
- Izbjegavajte ga kada:cjevovod je djelomično pun ili je tekućina slabo vodljiva (slabo kontaminirani kondenzat, neke-vode za ispiranje visoke čistoće ili određeni tokovi-na bazi otapala).
Tipični jaki napadaji uključujuvodovi za sirovu kanalizaciju i mulj, ispuštanje pročišćenih otpadnih voda, nadzor ulaza i izlaza postrojenja i vodljive linije za doziranje kemikalija. Na punom povratnom vodu mulja DN200, na primjer, magmetar je obično zadani izbor upravo zato što u provrtu nema ničega što bi se moglo začepiti.
Vodljivost i materijali
Standardni magnetometri trebaju minimalnu vodljivost, obično oko 5 µS/cm, iako postoje verzije niske-vodljivosti. Većina komunalnih i mnogih industrijskih otpadnih voda to lako čisti, ali nemojte to pretpostavljati za čiste ili kemijski neobične tokove - provjerite minimalnu vodljivost na podatkovnoj tablici. Jednako je važno uskladiti navlažene dijelove s tekućinom:materijal obloge(PTFE, PFA, tvrda guma, poliuretan) i materijal elektrode (316L, Hastelloy, tantal, titan) određuju hoće li mjerač izbjeći kemiju ili korodirati tijekom sezone.

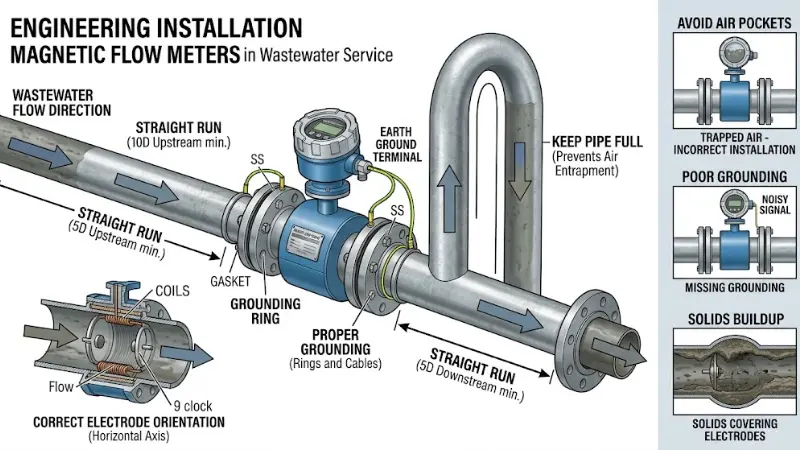

Točke instalacije koje su zapravo važne
- Držite lulu punom.Postavite u nisku točku ili uzlaznu nogu, ili nizvodno od značajke-kontrole protoka, tako da se zrak ne nakuplja na elektrodama.
- Pravilno ga uzemljite.Magmetar mjeri signale razine u milivoltima-, tako da loše uzemljenje pomiče referencu i proizvodi šum ili nestabilan izlaz. Ovo je najčešći problem na terenu koji se može izbjeći; vidjetizašto je uzemljenje važnoza detalje ožičenja.
- Poštujte ravno-trčanje.Planirajte brojku proizvođača, često oko 5 do 10 promjera cijevi uzvodno i 3 do 5 nizvodno.
- Ispravno usmjerite elektrode.Elektrode bi trebale sjediti na vodoravnoj osi tako da ih taložene krutine i zarobljeni plin ne prekriju ili izlože.
Za vrlo velike cijevi gdje je puni kalem s prirubnicom nepraktičan, anmagnetski mjerač-u stilu umetanjamože biti troškovno{0}}učinkovita alternativa, uz trgovinu apsolutnom točnošću.
Ultrazvučni mjerači protoka otpadnih voda
Ultrazvučni mjerači mjere protok zvukom. Neki su ugrađeni; drugi se pričvršćuju na vanjsku stranu cijevi, što ih čini očiglednim izborom za naknadnu ugradnju, privremena ispitivanja protoka i sve vodove koje ne možete prerezati ili zatvoriti. Kvaka je u tome što ultrazvučni učinak uvelike ovisi o pravoj tehnologiji i čistoj instalaciji.

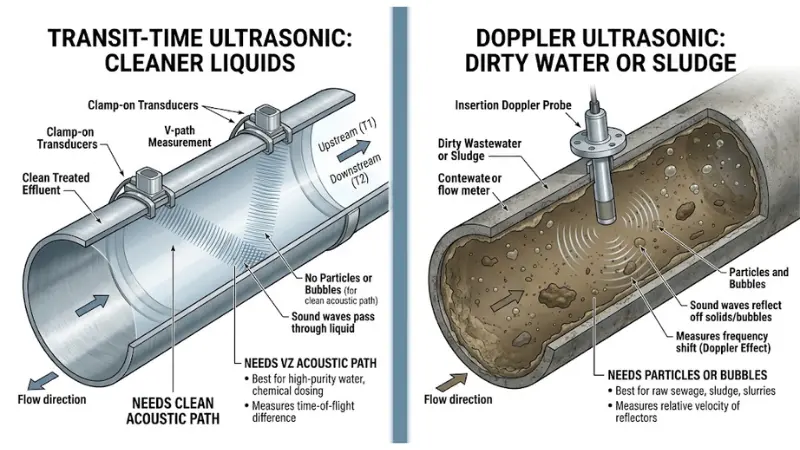

Transit-Time Ultrasonic
Mjerači-tranzitnog vremena šalju signale uz i protiv toka i izračunavaju brzinu iz malene razlike u vremenu putovanja. Themetoda tranzitnog-vremenanajbolje radi u relativno čistoj tekućini - tretiranoj vodi ili efluentu s ograničenim krutim tvarima - i gubi točnost ili signal jer se suspendirane krutine i uvučeni zrak dižu, jer raspršuju zvučnu zraku.
Ultrazvučni Doppler
Doppler mjerači rade suprotno: oslanjaju se na čestice ili mjehuriće u tekućini da reflektiraju signal i mjere pomak frekvencije. ADoppler metarstoga odgovara prljavoj otpadnoj vodi, sirovoj kanalizaciji i mulju s suspendiranim čvrstim tvarima. Druga strana je stvarna: vrlo čista otpadna voda može oslabiti Doppler metar reflektora i dati nestabilna očitanja.

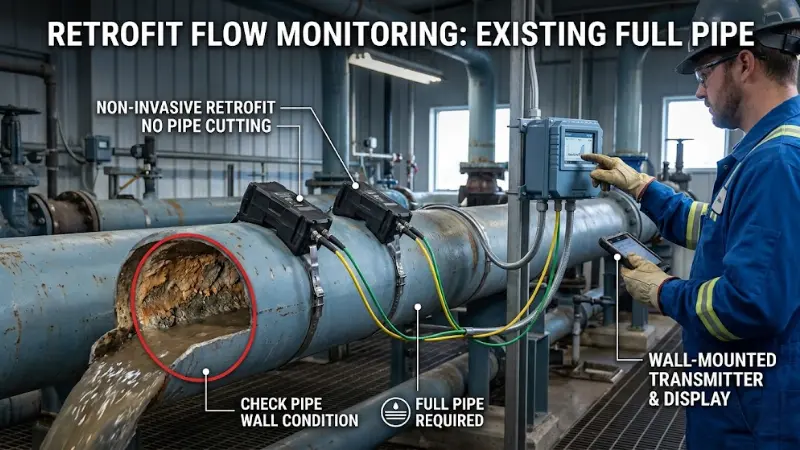

Clamp-On Reality Check
Vrijeme-prijenosa-privlačno je jer ništa ne dodiruje tekućinu, ali stijenka cijevi postaje dio mjerenja.Ispravna montaža senzora- materijal cijevi, debljina stijenke, stanje košuljice, spojnica i razmak - pokreću rezultat. Terenska stezaljka-na točnost obično je u rasponu od ±1% do ±2% kada je cijev zdrava.
Napomena inženjera:Prije nego što stezaljci-povjerite očitavanje na starom lijevanom-željeznom ili cijevi s velikim kamencem, provjerite ima li unutarnjih naslaga ili degradirane obloge. Oba raspršuju zraku i tiho smanjuju točnost iako mjerač pokazuje broj.
Koristite ga kada / izbjegavajte kada
- Koristite ga kada:ne možete presjeći ili zaustaviti liniju, potreban vam je prijenosni pregled ili je potrebno-beskontaktno mjerenje - i tekućina odgovara odabranoj tehnologiji (tranzitno-vrijeme za čisto, Doppler za prljavo).
- Izbjegavajte ga kada:stijenka cijevi je u lošem stanju za -stezanje ili ste primijenili-vrijeme tranzita na teški mulj (klasična neusklađenost obrađena u odjeljku s pogreškama u nastavku).

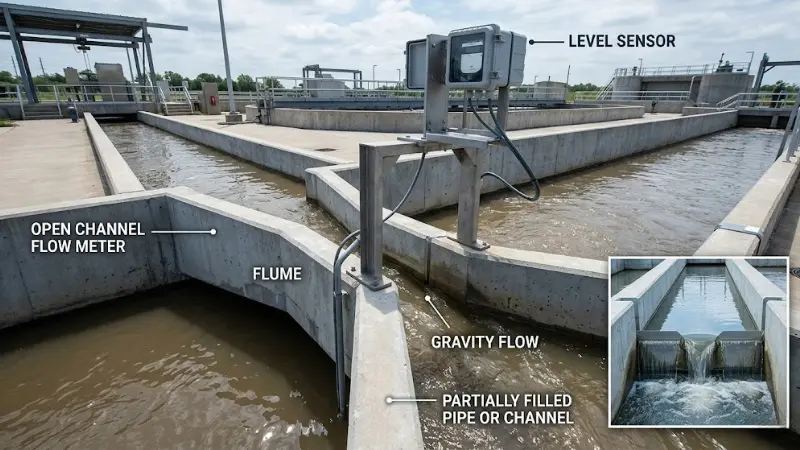

Mjerači protoka otvorenog kanala
Ne teče sva otpadna voda u cijevima pod punim tlakom. U gravitacijskim kolektorima, odvodima, kanalima i mnogim biljnim kanalima voda teče sa slobodnom površinom. Pun-mjerač cijevi ne vrijedi; umjesto toga mjerite razinu prema poznatoj strukturi.
Brane i žlijebovi
Sustav otvorenog kanala koristi primarnu strukturu - branu ili žlijeb - za stvaranje fiksnog odnosa između razine vode i protoka. Američki ured za reklamacijePriručnik za mjerenje vodeostaje standardna referenca za geometriju i jednadžbe-pražnjenja iza ovih uređaja.
| Aspekt | Weir | Žlijeb |
|---|---|---|
| Najbolje za | Čišći tokovi, jednostavne-stranice s niskom cijenom | Otpadne vode koje nose krute tvari |
| Rukovanje čvrstim tvarima | Sediment i krhotine mogu se nakupiti iza vrha | Samo{0}}čišćenje, jer se protok ubrzava kroz grlo |
| Gubitak glave | viši | Donji |
| Ključni zahtjev | Slobodan, ventilirani natvratnik; čist pristupni kanal | Slobodan protok, nije potopljen nizvodno |
U praksi, kanali (kao što je Parshallov kanal) obično se preferiraju za kanalizaciju i druge tokove-koji nose krute tvari upravo zbog tog samo-razloga čišćenja, dok brane imaju smisla za čišće,-proračunske kanale - pod uvjetom da je uzvodni kanal bez sedimenta.
Senzor razine
Druga polovica sustava otvorenog kanala jesenzor razine- ultrazvučni, radarski ili podvodni tlak - koji očitava razinu vode na određenoj točki. Odašiljač tada primjenjuje jednadžbu brane ili žlijeba za pretvaranje razine u protok. O postavljanju senzora se ne može pregovarati: mora se nalaziti na ispravnoj uzvodnoj udaljenosti (obično postavljeni višekratnik maksimalne visine), izvan turbulencije i pjene ili je konverzija pogrešna čak i kada je struktura savršena.
Razmatranja održavanja
Točnost otvorenog kanala više ovisi o fizičkom stanju nego o elektronici. Pripazite na nakupljanje sedimenta koje mijenja geometriju kanala, krhotine koje se nalaze na vrhu brane, pjenu i turbulencije koji kvare očitanje razine, nizvodno potapanje koje poništava pretpostavku o slobodnom-toku i oštećene ili slegnute strukture. Na kanalima za neobrađenu kanalizaciju i oborinsku vodu, zakažite redoviti pregled umjesto da čekate da broj izgleda krivo, jer zaprljana struktura može očitati uvjerljivo dok je znatno neispravna.
Ostali tipovi mjerača protoka otpadnih voda
Magnetski, ultrazvučni i mjerači otvorenog kanala pokrivaju većinu primjena. Nekoliko drugih pojavljuje se u određenim kutovima biljke.
Vrtložni mjerači protoka
Vrtložni mjerači otkrivaju vrtloge iza strmine i uobičajeni su na pari, plinu i čistim komunalnim tokovima. Općenito nisu prvi izbor za sirovu kanalizaciju ili mulj, alivrtložni mjerači protokamože odgovarati kompatibilnim vodovima pogona gdje je tekućina čista i relativno stabilna.
Turbinski mjerači protoka
Turbinski mjerači okreću rotor i daju dobru točnost na čistim tekućinama, ali pokretni dijelovi su problem u prljavoj upotrebi: vlakna, pijesak i krhotine kvare ili troše ležajeve. rezervaturbinski mjerači protokaza čistu pročišćenu vodu i držite ih podalje od kanalizacije i mulja.
Mjerači protoka toplinske mase za bioplin
Anaerobni digestori proizvode bioplin, što je problem protoka-plina, a ne tekućine.Termički mjerači masenog protokaizravno mjere maseni protok plina i dobro su prikladni za praćenje bioplina -, ali plin iz digestora je mokar, može sadržavati sumporovodik (H₂S) i varira u sadržaju metana, tako da su kompatibilnost materijala, rukovanje vlagom te uvjeti tlaka i temperature važni koliko i princip mjerenja.

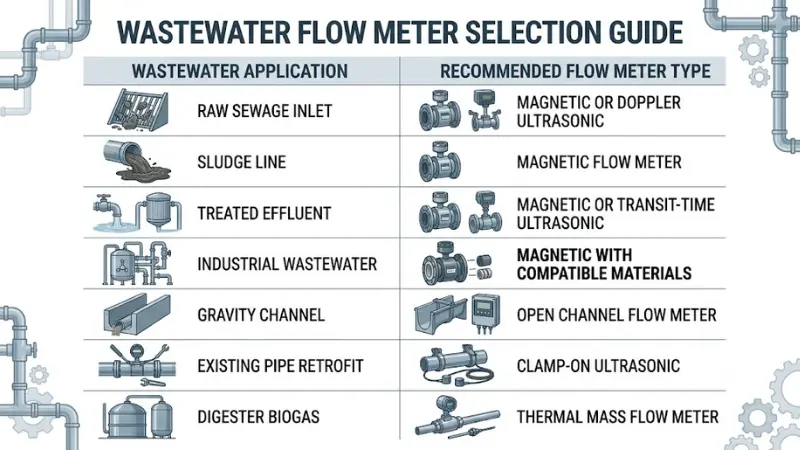

Najbolji mjerač protoka otpadnih voda prema primjeni
Većina čitatelja dolazi s određenim retkom na umu, a ne s općim pitanjem. Evo praktičnog mapiranja. Tretirajte to kao početnu točku, a zatim potvrdite provjerama tekućine i instalacije koje slijede.
- Ulaz sirove kanalizacije (puna cijev):magnetski mjerač protoka; Ultrazvučni doppler za ne{0}}invazivnu opciju.
- Mulj i recirkulacijske linije (pune, vodljive):magnetski mjerač protoka je zadani; magacin za umetanje za velike provrte.
- Ispuštanje pročišćene otpadne vode (čistač, puna cijev):magnetski ili ultrazvučni-vrijeme tranzita gdje je naknadna ugradnja važna.
- Industrijske otpadne vode s kemikalijama:magnetski s pažljivo usklađenim košuljicom i elektrodama; najprije provjerite vodljivost i kompatibilnost.
- Gravitacijski kanal ili djelomično ispunjena cijev:sustav otvorenog kanala s kanalom i senzorom razine.
- Postojeća cijev koju ne možete rezati:steza-na ultrazvuku, tranzitnom-vremenu ili Doppleru ovisno o tome koliko je protok prljav.
- Bioplin iz digestora:termometar masenog protoka, specificiran za mokri plin koji sadrži H₂S{0}}.
Kako odabrati pravi mjerač protoka otpadnih voda?
Proradite ih redom. Svaki korak trebao bi proizvesti odluku, a ne samo potvrdni okvir.
Korak 1: Puna cijev ili otvoreni kanal?
Ako je otvor uvijek pun, u igri je magnetski ili inline ultrazvučni mjerač, sa stezaljkom-na ultrazvučnom ako ne možete presjeći konopac. Ako je protok gravitacijski, djelomično ispunjen ili u kanalu, prijeđite na sustav otvorenog kanala. Sama ova odluka eliminira najveći izvor neusklađenih brojila.
Korak 2: Pročitajte tekućinu, a zatim odlučite
Provjerite vodljivost, sadržaj čvrstih tvari i mulja, pijesak i vlakna, uvučeni zrak, kemijsku kompatibilnost, temperaturu, tlak i raspon protoka - i pretvorite sve u akciju:
- Akovodljivi i puni → magnetski je jaki zadani.
- Akoteške krutine ili mulj i potreban vam je ne-invazivni → Doppler ultrazvuk, a ne tranzitno-vrijeme.
- Akoočistiti efluent i naknadno opremiti → tranzit-vrijeme ultrazvuk.
- Akoniska vodljivost (ispod minimuma mjerača) → nemojte forsirati magmetar; preispitati tehnologiju.
Korak 3: Provjerite mjesto instalacije
Prava tehnologija još uvijek zakaže na pogrešnom mjestu. Potvrdite veličinu i materijal cijevi, dostupno ravno kretanje, vodoravnu naspram okomite orijentacije, ostaje li cijev doista puna, pristup za servis, vibracije, unutarnje ili vanjske i rizik od poplave, snagu i izlazne potrebe. Za stezaljku-na ultrazvučnoj, odlučujuće je stanje-stijenke cijevi; za magnet, uvjeti uzemljenja i pune-cijevi odlučujući su.
Korak 4: Definirajte točnost, izlaz i trošak životnog ciklusa
Uskladite točnost sa svrhom. Praćenje procesa tolerira umjerene specifikacije; naplata, regulatorno izvješćivanje i kontrola doziranja zahtijevaju veću točnost i dugoročnu -stabilnost. Za otpadne vode koje unose broj dozvole, regulatori očekuju da uređaji budu odabrani, instalirani i kalibrirani da daju točnost u skladu s tom vrstom uređaja - EPA-in pregledmjerenje protoka na mjestima pražnjenjakorisna je referenca za-mjerenje ocjene sukladnosti. Lokalni zahtjevi ili specifikacije projekta mogu definirati točnu točnost koju morate zadovoljiti.
Zatim izvažite održavanje: jeftiniji mjerač koji se začepi, zanosi ili treba često čišćenje često košta više tijekom svog životnog vijeka od mjerača odabranog za te uvjete. Uobičajene opcije izlaza koje treba odrediti uključuju 4–20 mA, puls, RS-485/Modbus, HART, bilježenje podataka i alarme.

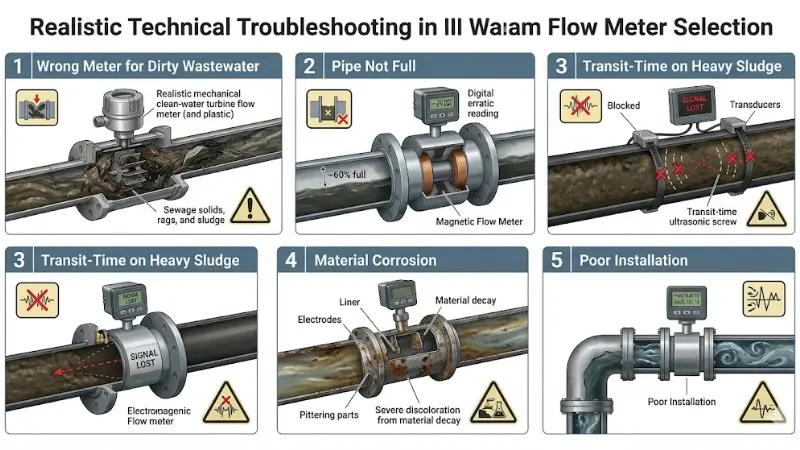

Uobičajene pogreške pri odabiru mjerača protoka otpadnih voda
Upotreba čistog-vodomjera na prljavoj otpadnoj vodi
Mehanički mjerači s pokretnim dijelovima začepljuju se i brzo troše u kanalizaciji i mulju, što dovodi do zanošenja i zastoja. Uskladite mjerač s prljavštinom, a ne s najnižom cijenom.
Ignoriranje je li cijev puna
Mjerač magneta na djelom-punoj cijevi očitava nisko ili nepravilno jer izmjereni poprečni-presjek nije ono što mjerač pretpostavlja. U gravitacijskim sustavima odgovor je mjerenje otvorenog kanala, a ne "bolji" puni-cijevni mjerač.
Ultrazvučno-vrijeme prijenosa na teški mulj
Tranzitno-vrijeme treba čist akustični put. Teške čvrste tvari i zrak prekidaju signal, pa očitanje luta ili nestaje. Koristite Doppler za tu tekućinu i simptomi obično nestaju.
Fokusiranje samo na kupovnu cijenu
Mjerilo koje pokreće mjesečno čišćenje, uzrokuje zastoje ili proizvodi brojeve koje ne možete obraniti je skupa opcija, što god stajalo na računu. Uključite održavanje i pouzdanost u odluku od samog početka.
Zaboravljamo kemijsku kompatibilnost
Industrijske otpadne vode mogu biti korozivne. Potvrdite kompatibilnost svakog ovlaženog dijela - obloge, elektroda, brtvila, kućišta - prije kupnje ili proračuna za ranu zamjenu.
Što utječe na cijenu mjerača protoka otpadnih voda?
Kupci često pitaju za cijenu prije nego što opišu aplikaciju, ali trošak ovisi o aplikaciji. Umjesto navođenja brojeva koji bi bili besmisleni bez konteksta, evo što zapravo pomiče cijenu. Čimbenici troškova izacijena ultrazvučnog mjeračadobro generalizirati na većinu tipova:
- Veličina cijevi:mjerači velikog-promjera koštaju nesrazmjerno više, zbog čega postoje dizajni umetanja za velike provrte.
- Pokvašeni materijali:egzotične obloge i elektrode za agresivnu kemiju povećavaju troškove.
- Klasa točnosti i odobrenja:točnost-stupnjeva nadzora, certificiranje-opasnog područja i visoka zaštita od prodora sve podiže cijenu.
- Vrsta instalacije:stezanje-na izbjegava-rezanje cijevi i zastoje; inline će možda trebati isključivanje i cjevovod.
- Izlazi i komunikacija:digitalni protokoli, bilježenje i daljinski nadzor dodaju ukupnom broju.
- Životni ciklus, ne naljepnica:kalibracija, čišćenje i zastoji tijekom godina često nadmašuju nabavnu cijenu.
Popis za provjeru zahtjeva za ponudu: podaci koje treba poslati vašem dobavljaču
Sama veličina cijevi nije dovoljna da dobavljač preporuči pravi mjerač. Što više od sljedećeg navedete, to će prva preporuka biti bliža i manji je rizik od neusklađenog proizvoda. Skupi ovo pred sobomzatražite ponudu:
- Vrsta otpadne vode: sirova kanalizacija, mulj, pročišćena otpadna voda, industrijska otpadna voda ili bioplin
- Puna cijev ili otvoreni kanal; pod pritiskom ili gravitacijom
- Promjer i materijal cijevi (i stanje košuljice, za-stezanje)
- Minimalni, normalni i maksimalni protok
- Temperatura i tlak
- Vodljivost, ako je poznata
- Krutine, mulj, vlakna, masnoća ili sadržaj mjehurića
- Kemijski sastav i korozivnost
- Zahtijevana točnost i razlog (proces, naplata, sukladnost)
- Izlazne i komunikacijske potrebe
- Dostupno napajanje
- Zahtjevi za stupanj zaštite ili -opasno područje
- Je li gašenje moguće za instalaciju
- Fotografije ili crteži mjesta, ako su dostupni
Često postavljana pitanja o vrstama mjerača protoka otpadnih voda
P: Koji je najčešći mjerač protoka otpadnih voda?
O: Za potpuno-vodljive otpadne vode magnetski mjerači protoka su najčešći, jer nemaju pomičnih dijelova i rade s krutim tvarima. Za gravitacijske kanale ili djelomično ispunjene cijevi, mjerenje otvorenog kanala uobičajeni je odgovor.
P: Koji je mjerač protoka najbolji za mulj?
O: Za vodljivi mulj u punoj cijevi obično je najbolji izbor magnetski mjerač protoka. Tamo gdje je potrebno ne-invazivno mjerenje, a mulj nosi krutine ili mjehuriće, Doppler ultrazvučni mjerač jaka je alternativa.
P: Koji je najbolji mjerač za djelomično napunjenu kanalizacijsku cijev?
O: Standardni magnetski mjerač nije prikladan, jer pretpostavlja puni provrt. Koristite sustav otvorenog kanala ili mjerač posebno dizajniran za djelomično ispunjene cijevi koji mjeri i razinu i brzinu.
P: Može li stezaljka-na ultrazvučnom mjeraču protoka raditi na PVC ili staroj metalnoj cijevi?
O: Na zvučnom PVC-u često dobro funkcionira, jer zid čisto prenosi zvuk. Na staroj metalnoj cijevi s unutarnjim kamencem ili degradiranom košuljicom, signal se raspršuje i točnost trpi, tako da se stijenka cijevi mora procijeniti prije oslanjanja na očitanje.
P: Kako krute tvari utječu na točnost mjerača protoka?
O: Čvrste tvari degradiraju-vrijeme tranzita ultrazvukom raspršivanjem zrake, dok su potrebne za Doppler za vraćanje signala. Magnetski mjerači uglavnom su indiferentni prema krutim tvarima sve dok je tekućina vodljiva i dok je otvor pun. U otvorenim kanalima, taloženje krutih tvari mijenja geometriju kanala i mijenja pretvorbu-u-tok.
P: Jesu li turbinski mjerači protoka prikladni za otpadnu vodu?
O: Općenito ne za sirovu kanalizaciju ili mulj, jer se pokretni dijelovi začepljuju ili troše. Mogu poslužiti na čistoj tretiranoj vodi gdje to primjena dopušta.
P: Koji je najbolji mjerač protoka za postrojenje za pročišćavanje otpadnih voda?
O: Ne postoji najbolji mjerač za cijelu biljku. Magnetski mjerači odgovaraju-cjevovodnoj kanalizaciji, mulju i otpadnim vodama; sustavi s otvorenim kanalima podnose gravitacijski protok; ultrazvučni mjerači pokrivaju naknadne, privremene i ne-invazivne točke; termalni mjerači mase rukovanje digestor bioplin.
P: Kako se mjerač protoka otpadne vode razlikuje od mjerača protoka vode?
O: Mjerač otpadne vode odabire se da preživi krutine, mulj, mjehuriće, kemikalije i tešku instalaciju, s materijalima i principom mjerenja usklađenim s tim uvjetima. Općenito čist-vodomjer možda neće trajati niti točno očitati u sustavu kanalizacije.
Zaključak
Počnite sa stanjem cijevi, jer zatvorena cijev naspram otvorenog kanala odlučuje o većini ishoda. Za pune, vodljive cijevi, magnetski mjerači protoka obično su najpouzdaniji i najprecizniji izbor. Za vodove koje ne možete presjeći, ultrazvučni mjerači dobro funkcioniraju kada se-vrijeme prolaza i Doppler ispravno usklade s tim koliko je protok čist ili prljav. Za gravitacijske kanale i djelomično ispunjene cijevi, sustav otvorenog kanala s desnim kanalom i senzorom razine ispravan je pristup.
Zatim odredite tekućinu, mjesto ugradnje, točnost koju vaša svrha zapravo zahtijeva i održavanje koje možete podnijeti. Dokumentirajte ih, pošaljite ih sa svojim zahtjevom za ponudu i odabir mjerača postaje jednostavan umjesto nagađanja na temelju cijene.
