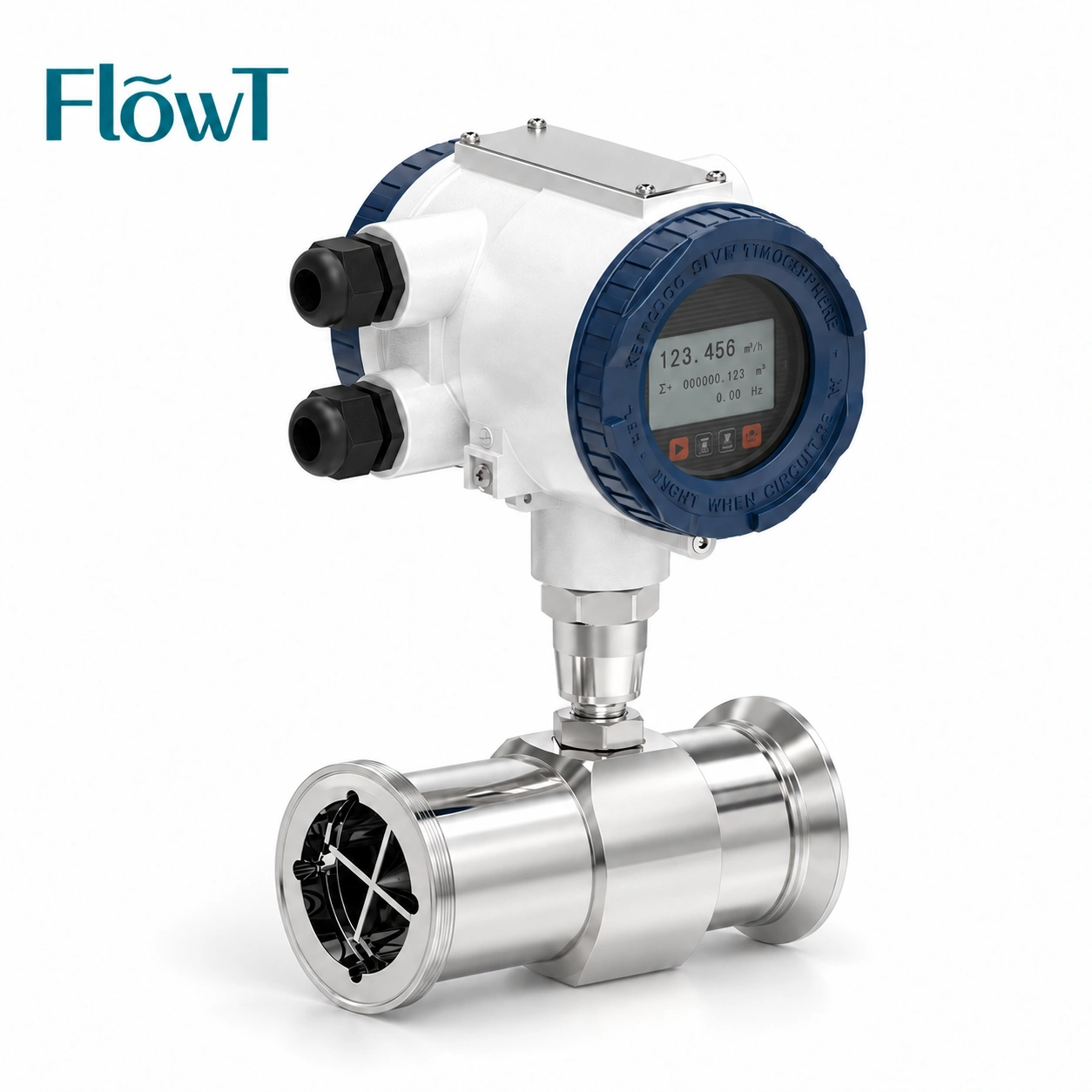

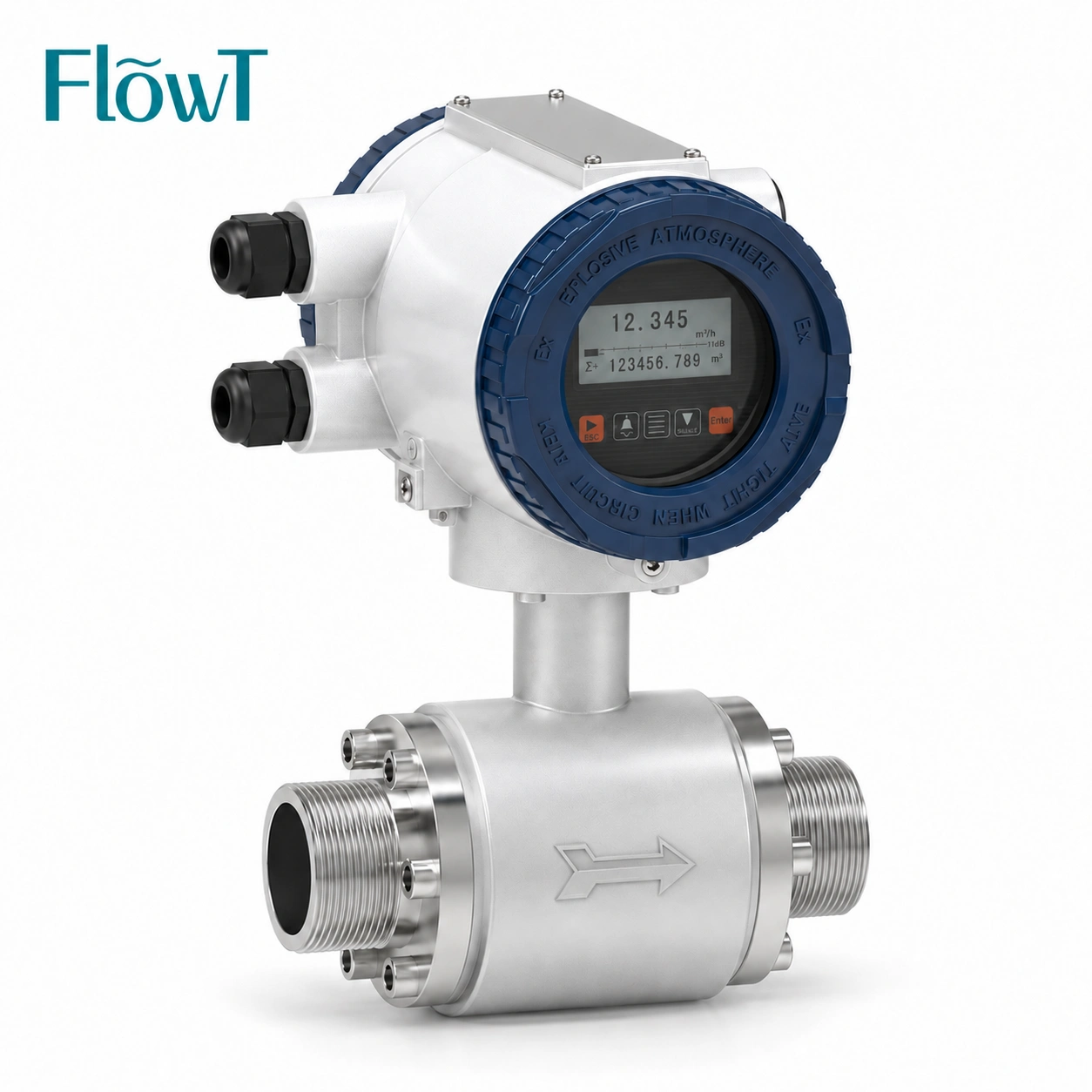

Turbinski mjerač protoka

Pregled brojila
Provjerite okreće li se rotor slobodno. Ako je potrebno, podmažite čahure s kapljicom laganog ulja kako biste izvršili ovaj test. Mjerilo se isporučuje iz tvornice već podmazano. Budite oprezni ako koristite komprimirani zrak, nemojte prekoračiti maksimalnu brzinu rotora. Ovo stanje može oštetiti čahure. Provjerite jesu li zasuni za zadržavanje pravilno postavljeni. Vrhovi istog trebaju ići prema unutrašnjosti mjerača, izbjegavajući rotaciju nosača. Prikupite podatke koje ste dobili s mjeračem i provjerite jesu li sve tehničke karakteristike mjerača kompatibilne s procesom (minimalni i maksimalni protok; raspon tlaka i temperature; kompatibilnost materijala, kućišta, unutarnjih dijelova, brtvila i drugih podataka ako postoje).

Mjesto mjerača
Različite vrste montažne arhitekture i pribora koji se koriste u cijevima stvaraju neželjene smetnje i turbulencije pri mjerenju cirkulirajućeg protoka. Ponekad te smetnje uzrokuju da se napadni kut mlaza tekućine na lopatice rotora razlikuje s uvjetima kalibracije u tvornici i uglavnom kada postoje varijacije u protoku. U tu svrhu, kako bi se osigurao ispravan rad mjerača, mora se osigurati najmanje deset ravnih promjera cijevi prije mjerača i pet iza njega. Kada cijevi sadrže dodatke kao što su koljena, T-komaci, redukcije ili ventili, te će dimenzije biti veće. Slika pokazuje minimalne udaljenosti potrebne za neke tipične slučajeve.

Ako nemate potrebnu udaljenost, preporučljivo je konzultirati tvornicu o konkretnom slučaju. Mjerilo se NE SMIJE UGRADITI u neposrednoj blizini crpke, ta udaljenost treba biti što veća. Niti ga treba instalirati u blizini izlaza za pražnjenje koji ne osiguravaju minimalni pad tlaka na izlazu mjerača (približno 0,2 bara), to će spriječiti nepotrebno ubrzavanje rotora. Mjerilo će ispravno raditi u vodoravnim cijevima, a može se primijeniti iu okomitim cijevima, samo s protokom prema gore. Ako totalizator ili odašiljač nisu postavljeni na mjerač, primarni signal turbine (milivolti izmjenične struje) mora biti spojen s isprepletenim kabelom instrumenta, kako bi se izbjegla buka električne prirode koja bi mogla iskriviti mjerenje.

Ta udaljenost ne bi smjela biti veća od 20 do 30 metara kod onih mjerača čiji je signal pri minimalnom protoku reda veličine 20 mV. ef.

Ako u području instalacije postoje mogućnosti stvaranja glasnih zvukova, poput transformatora, polja motora ili zavojnica, kontaktora ili releja itd., koji mogu sadržavati impulse ili poništiti dio ili cijeli signal turbine, preporučljivo je koristiti pojačivač signala. Poseban oprez treba obratiti na mjestima gdje se nalaze pogoni s promjenjivom brzinom.

Puštanje u rad
Kada su cijevi nove ili su bile izvan upotrebe zbog modifikacija, prije ugradnje mjerača, preporučljivo je cirkulirati dovoljnu količinu tekućine za pranje cijevi i na taj način osigurati da ostaci troske, mehaničkog materijala ili drugog ne odu na mjerač, što može uzrokovati lom ili pogrešnu kalibraciju. Kada su tekućine čiste, instalacija ne zahtijeva korištenje prethodnog filtra. Potrebno je samo ako sadrži čestice, niti ili dlačice koje bi mogle zaglaviti ili oštetiti mjerač. Dizajn cijevi mora biti pripremljen tako da nema povratnog toka tekućine. To ne utječe na mjerač, ali će se računati kao ispuštena tekućina. Provjerite je li ulaz mjerača u ispravnom smjeru i jesu li brtve ili brtve na mjestu. Ako ste u nedoumici, uklonite mjerač, provjerite i ponovno ga postavite. Provjerite jesu li matice i navojni spojevi dobro pričvršćeni. Nikada ne ostavljajte ventile ili spojeve koji bi se greškom ili neznanjem mogli otvoriti uzrokujući nezgode. Uvijek postavljajte čvrsto pričvršćene utikače ili poklopce.

Budite vrlo oprezni, kod onih cijevi koje su podložne vibracijama, ako je potrebno, zašisite iste kako biste ih izbjegli. Kada je sve u stanju, pokrenite cirkulaciju tekućine na umjeren način, dok se sav zrak ne ispusti iz cijevi; inače će se izračunati kao tekućina. Izbjegavajte svaki vodeni udar zbog nasilnog otvaranja ili zatvaranja ventila. Podesite ventile na željeni protok. Prije nego što zauvijek ostavite mjerač da radi, provjerite da nema curenja.

Rutina održavanja
Kada su tekućine čiste i bez nečistoća, poput vlakana, niti ili suspendiranih krutih tvari, koje mogu zaglaviti ili oštetiti mjerač, mjerač će raditi dugo vremena bez potrebe za uklanjanjem iz cijevi. Općenito, može se izvršiti vizualni pregled čahura rotora, ovisno o vremenskom intervalu, o zahtjevima vašeg procesa. Dok je mjerač uklonjen, provjerite okreće li se rotor slobodno, bez trenja ili ima pretjeranu precesiju.

Provjerite da oštrice istog nisu oštećene ili uvrnute, dekalibrirajte mjerač.

OPREZ: Ako za rotaciju koristite komprimirani zrak, nemojte primjenjivati ​​preveliku brzinu koja bi mogla oštetiti čahure.
Prilikom uklanjanja unutarnjeg kompleta s mjerača, preporučljivo je uvijek djelovati na ulaznu bravu, u slučaju da je greškom pogrešno instaliran, unutarnji komplet će također biti zadržan unutar tijela pomoću izlazne brave. Prilikom ponovne ugradnje unutarnjeg kompleta, provjerite poklapa li se smjer indikacija (ugravirana slova i/ili strelice) na nosačima i rotoru sa smjerom protoka. Provjerite jesu li zasuni za zadržavanje pravilno postavljeni. Vrhovi istog trebaju ići prema unutrašnjosti mjerača, izbjegavajući rotaciju nosača.

Popravak
Ako iz bilo kojeg razloga uklonite rotor, svakako ga postavite na isti položaj u kojem je tvornički kalibriran. Instaliranje unatrag može uzrokovati pogrešku od približno 1%, (tipično za svaki mjerač). Ako čahure ili unutarnji dijelovi pokažu bilo kakvu nepravilnost, možete kupiti zamjenski unutarnji komplet i zamijeniti ga, a preporučljivo je poslati mjerač protoka u tvornicu na popravak i ispravnu kalibraciju.
