Odabir mjerača protoka obično se razmatra u smislu vrste mjerača, veličine cijevi i klase točnosti. Jedinica ispisana na zaslonu, podatkovna tablica, PLC i ponuda zaslužuju istu pozornost. Pogriješite jedinicu i možete završiti s pogrešnim mjernim rasponom, pogrešno -odmjerenim kontrolnim signalima, spornim naplatama ili dugom e-porukom između inženjerskog tima i dobavljača koji pokušavaju otkriti što bi "100 m³/h" zapravo trebalo značiti.
Jedinica mjerača protoka opisuje kako se izražava brzina protoka: volumen tijekom vremena, masa tijekom vremena ili volumen plina korigiran na definirani referentni uvjet. Jedinice koje ćete najčešće susresti su GPM, LPM, m³/h, L/s, kg/h, lb/h, Nm³/h, Sm³/h, SCFM i SCCM.
Ovaj vodič objašnjava što svaka grupa jedinica znači, kako su međusobno povezane i kako odabrati pravu za tekućine, plinove, paru i mješovite industrijske procese. Ako oduzmete samo jednu stvar, uzmite brzi odgovor u nastavku.
Brzi odgovor:Mjerne jedinice protoka spadaju u tri skupine - volumetrijske (prostor po vremenu), mase (težina po vremenu) i standardizirani protok plina (volumen korigiran na referentnu temperaturu i tlak). Tekućine obično koriste m³/h, L/min ili GPM. Para se obično mjeri u kg/h, t/h ili lb/h. Plinovi se izražavaju u Nm³/h, Sm³/h ili SCFM - i te plinske jedinice nemaju smisla dok se ne navedu referentna temperatura i tlak.
Ako već znate koje vas je pitanje dovelo ovamo, tablica u nastavku ukazuje na odjeljak koji na njega odgovara.
| Ako ste tražili… | Gdje se odgovara |
|---|---|
| GPM protiv LPM-a | Tekuće pretvorbe i FAQ |
| m³/h u odnosu na Nm³/h | Stvarni nasuprot standardnom nasuprot normalnom protoku plina |
| Maseni protok vs volumetrijski protok | Volumetrijski nasuprot masi: kako odlučiti |
| Što SCFM znači | Standardne i normalne jedinice protoka plina |
| Kako pretvoriti kg/h u m³/h | Pretvaranje kg/h u m³/h |
| ACFM protiv SCFM | Stvarni nasuprot standardnom nasuprot normalnom protoku plina |
| Brzina protoka u odnosu na ukupni protok | Greška 5 i FAQ |
| Jedinica za komprimirani zrak | Komprimirani zrak i industrijski plin |
| Jedinica za paru | Steam |
Što su jedinice za mjerenje protoka?
Jedinica mjerača protoka je mjerna jedinica koja se koristi za izražavanje količine tekućine koja prolazi kroz cijev ili kanal u određenom vremenu. Iza svakog očitanja stoji jedno od tri pitanja: koliki je volumen po minuti ili satu, kolika je masa po satu ili koliko bi to plina predstavljalo pod dogovorenim referentnim uvjetima.
Nekoliko primjera razjašnjava obrazac:
- GPM- galona u minuti (volumen)
- LPM- litara u minuti (volumen)
- m³/h- kubičnih metara na sat (volumen)
- kg/h- kilograma na sat (masa)
- Nm³/h- normalnih kubičnih metara na sat (ispravljeni volumen plina)
- SCFM- standardnih kubičnih stopa po minuti (ispravljeni volumen plina)
Jedinica za koju se odlučite trebala bi odgovarati tekućini, primjeni, regionalnom standardu, sustavu upravljanja i komercijalnoj svrsi projekta -, a ne samo onome što mjerač prikazuje prema zadanim postavkama. Razrada tog podudaranja je ono o čemu govori ostatak ovog vodiča, a ako prvo želite širi pogled, našvodič za odabir odgovarajućeg mjerača protokapokriva metarsku stranu odluke.

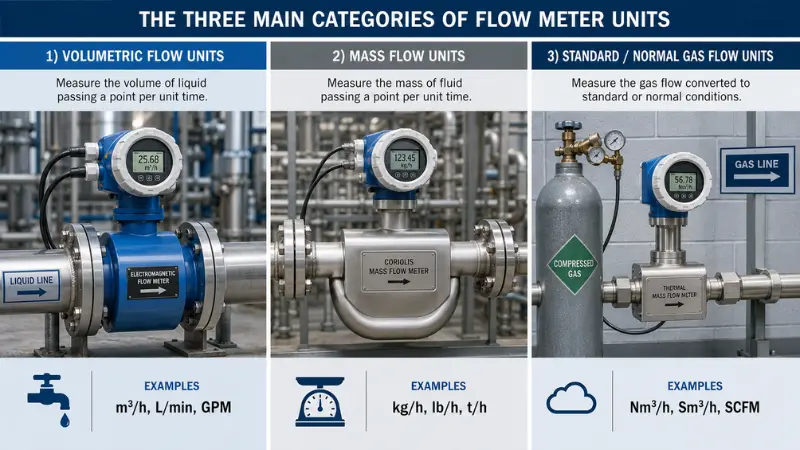

Tri glavne kategorije mjerača protoka
Gotovo svaka industrijska jedinica protoka pripada jednoj od tri obitelji:
- Volumetrijske jedinice protoka- oni opisuju prostor koji tekućina zauzima po jedinici vremena.
- Jedinice masenog protoka- oni opisuju stvarnu količinu materijala po jedinici vremena.
- Standardne ili normalne jedinice protoka plina- oni opisuju volumen plina u odnosu na fiksnu temperaturu i tlak.
Pročitajte specifikaciju kroz ovu leću i većina zabuna s jedinicama nestaje.
Volumetrijske jedinice protoka
Volumetrijske jedinice protoka mjere volumen tekućine koja prolazi kroz točku tijekom vremena. Oni su prirodni izbor za tekućine i za neke plinske primjene gdje nisu potrebne korigirane vrijednosti.
| Jedinica | Puno ime | Gdje se koristi |
|---|---|---|
| GPM | Galona u minuti | Vodovodni sustavi, HVAC, protupožarna zaštita, američki projekti |
| LPM | Litre u minuti | Sustavi malog protoka, doziranje, laboratorijska oprema |
| m³/h | Kubični metri na sat | Obrada vode, procesne linije, međunarodni projekti |
| L/s | Litre u sekundi | Visok{0}}vodni sustavi, komunalije, hidraulički proračuni |
| CFM | Kubične stope u minuti | Ventilacija, komprimirani zrak, američki projekti |
Ove jedinice su intuitivne jer izravno opisuju prostor. Mjerač koji očitava 10 m³/h prolazi deset kubnih metara tekućine svakog sata. Za stabilnu tekućinu - čistu vodu na prilično konstantnoj temperaturi, na primjer - volumetrijska jedinica obično je sve što vam treba, jer se gustoća jedva mijenja i jedan kubični metar danas teži isto kao jedan kubični metar sutra.
Jedinice masenog protoka
Jedinice masenog protoka mjere masu tekućine koja prolazi točku tijekom vremena. Oni su važni kada je količinamaterijalračuna se više od prostora koji zauzima - reakcije, miješanje, obračun goriva, prijenos skrbništva.
| Jedinica | Puno ime | Gdje se koristi |
|---|---|---|
| kg/h | Kilograma na sat | Kemijska obrada, hrana, gorivo, kontrola procesa |
| kg/min | Kilograma u minuti | Industrijski sustavi-do-visokog protoka |
| kg/s | Kilograma u sekundi | Veliki{0}}procesni i inženjerski proračuni |
| lb/h | Funti na sat | Para, gorivo, nafta i plin, američki industrijski sustavi |
| g/min | Grama u minuti | Laboratorijski, dozirni, pilot sustavi |
Razlog zašto postoje jedinice za masu je taj što volumen leži kada se gustoća mijenja. Jedan kubični metar plina pri 2 bara sadrži daleko više materijala nego jedan kubični metar istog plina pri atmosferskom tlaku, iako je očitanje volumena identično. Kada proces ovisi o stvarnoj količini materijala, kg/h ili lb/h nosi informaciju koju m³/h ne može.

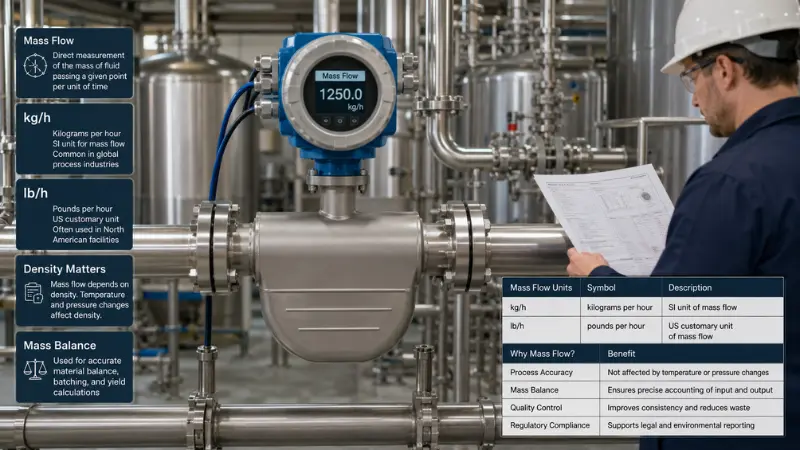

Jedinice za masu najčešće se vide kod Coriolisovih mjerača, termalnih mjerača mase, parnih sustava, mjerenja goriva i bilo kojeg proračuna -balansa mase. Vrijedno je izdvojiti Coriolisov mjerač: mjeri maseni protok (i gustoću tekućine)direktnood vibracija njegovih cijevi, umjesto mjerenja volumena i naknadnog zaključivanja o masi. Ako želite temeljne detalje, pogledajte kako amjerač masenog protoka radi.
Standardne i normalne jedinice protoka plina
Mjerenje plina mjesto je gdje se događa većina grešaka u jedinicama, jer je plin kompresibilan: isti plin zauzima različite volumene pri različitim temperaturama i tlakovima. Kako bi protok plina bio usporediv od jednog dana ili jednog mjesta do drugog, izražava se kao standardni ili normalni volumenski protok.
| Jedinica | Puno ime | Gdje se koristi |
|---|---|---|
| Nm³/h | Normalni kubični metri na sat | Industrijski plinovi, prirodni plin, komprimirani zrak, metrički projekti |
| Sm³/h | Standardni kubni metri na sat | Nafta i plin, procesni plin,-specifični standardi za projekte |
| SCFM | Standardne kubične stope u minuti | Komprimirani zrak, prirodni plin, sjevernoamerički projekti |
| SCCM | Standardni kubični centimetri u minuti | Laboratorijski plin, poluvodič, doziranje plina |
Ove jedinice ne opisuju volumen plina unutar cijevi. Oni opisuju što je taj volumenbio bina dogovorenoj referentnoj temperaturi i tlaku. Dakle, 100 Nm³/h i 100 stvarnih m³/h nisu ista količina plina ako se uvjeti u cjevovodu razlikuju od referentnih. Kada navedete jedinicu protoka plina, referentni uvjet koji stoji iza nje nije neobavezan podatak - on je dio jedinice.

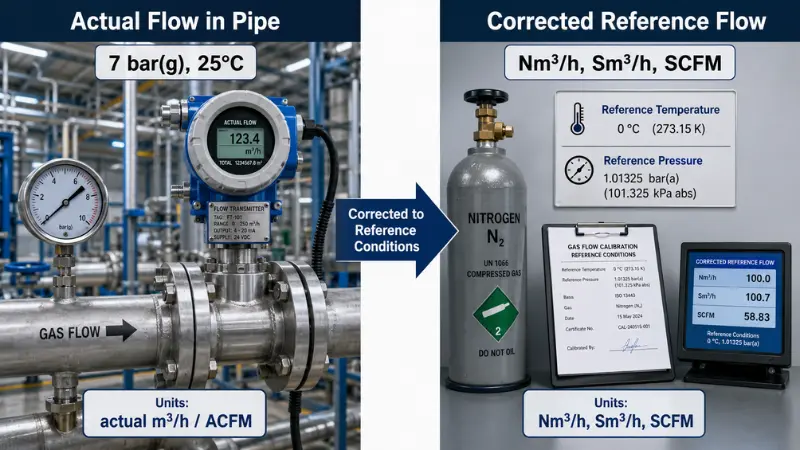

Stvarni nasuprot standardnom nasuprot normalnom protoku plina
Stvarni, standardni i normalni protok tri su različita načina iskazivanja kretanja istog plina, a njihovo miješanje najčešća je pogreška -protoka plina.
Stvarni protok
Stvarni protok je stvarni volumen plina koji se kreće kroz cijev pri radnom tlaku i temperaturi - na primjer stvarni m³/h ili ACFM (stvarna kubična stopa u minuti). Odražava ono što je fizički u cijevi, što je upravo ono što vam je potrebno za dimenzioniranje linije, provjeru brzine, filtre i puhala.
Standardni protok
Standardni protok ispravlja volumen plina na definiranu standardnu temperaturu i tlak - SCFM ili Sm³/h. To je obrazac koji želite za usporedbu potrošnje, naplate i izvedbe procesa, jer se svaka brojka odnosi na istu osnovnu vrijednost.
Normalan protok
Normalni protok radi isti posao kao standardni protok, ali u odnosu na "normalnu" referencu, obično izraženu kao Nm³/h ili NL/min. Uobičajeni kubični metar povijesno se odnosio na 0 stupnjeva i 101,325 kPa, iako se projektne i regionalne definicije razlikuju.
Ovdje je zamka: "standard" i "normalno" nisu fiksni u cijelom svijetu. Za prirodni plin, referentni uvjeti definirani uISO 13443 (prirodni plin - standardni referentni uvjeti)su 15 stupnjeva i 101,325 kPa, dok NIST obično koristi 20 stupnjeva i 1 atm za opću referencu, a dijelovi sjevernoameričke plinske industrije koriste 60 stupnjeva F. Prije nego što dimenzionirate plinomjer ili usporedite dva citata, potvrdite točnu referentnu temperaturu i tlak na kojima se svaki temelji.
Tehnička napomena:Kada upit kaže samo "DN100, 100 m³/h plin," točna veličina je nemoguća. Bez tlaka, temperature i referentnih uvjeta, ta bi ista linija mogla nositi mali djelić ili nekoliko puta veće mase -, a metarski raspon koji navodite bit će pogrešan. Za plin uvijek tretirajte tlak, temperaturu i referentne uvjete kao obvezna polja.

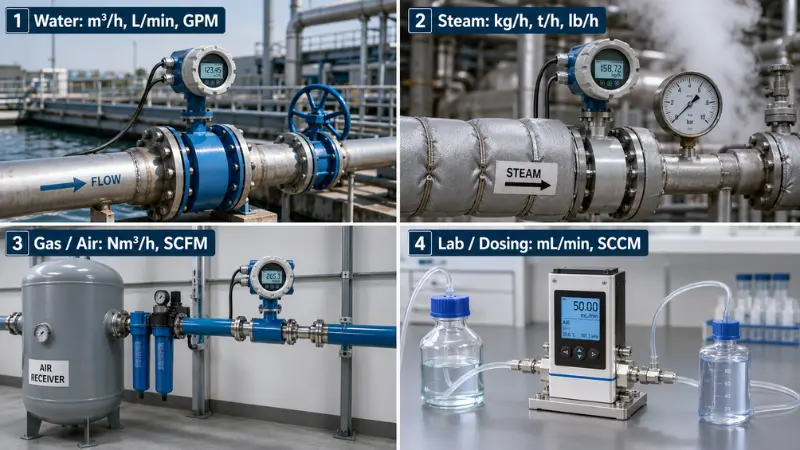

Mjerne jedinice protoka prema primjeni: voda, kemikalije, ulje, para, plin i laboratorij
Različite industrije naginju različitim jedinicama. Ne postoji univerzalna "najbolja" jedinica; razuman izbor slijedi tekućinu i način na koji će se podaci koristiti.
Voda i otpadne vode
Protok vode obično se izražava u m³/h, L/min, L/s ili GPM. Komunalna opskrba, rashladna voda i postrojenja za pročišćavanje na međunarodnim projektima favoriziraju m³/h; Američki sustavi zaštite od vode, grijanja, ventilacije i klimatizacije{1}}i požara naginju GPM-u. Radni konji ovdje suelektromagnetski mjerači protokaza vodljive tekućine iultrazvučni mjerači protokagdje je potrebno ne{0}}nametljivo mjerenje ili naknadno mjerenje, uz turbinske i mehaničke vodomjere.
Kemijske i procesne tekućine
Kemikalije se dijele na volumetrijske i masene jedinice ovisno o poslu. Jednostavan prijenos ili cirkulacija radi sretno na L/min ili m³/h. Reakcije, miješanje, doziranje i nadzorni prijenos guraju prema kg/h ili g/min, jer ono o čemu se brine recept je stvarna količina reaktanta, a ne volumen koji slučajno zauzima na trenutnoj temperaturi.
Ulje, gorivo i viskozne tekućine
Primjene za ulje i gorivo koriste L/min, m³/h, GPM, kg/h, lb/h ili BPD (barela po danu) za naftu. Viskoznost utječe na izbor mjerača jednako kao i jedinica: za guste ili visoko{1}}viskozne medije,ovalni zupčanici metarai drugi dizajni-zapremine dobro se drže, dok čista goriva niske-viskoznosti također odgovarajuturbinski mjerači protoka.
Steam
Para se gotovo uvijek mjeri u jedinicama mase - kg/h, t/h ili lb/h - jer se njezina gustoća dramatično mijenja s tlakom i temperaturom. Očitavanje volumena zasićene pare samo po sebi govori vrlo malo; isti volumen može predstavljati vrlo različitu energiju i masu ovisno o uvjetima linije.
Još dvije točke bitne su za dimenzioniranje vašeg upita na-naslovnoj stranici. Prvi,zasićena vs pregrijana paramijenja kompenzaciju koja vam je potrebna: zasićena para se često može zaključiti samo na temelju tlaka, dok su pregrijanoj pari potrebni i tlak i temperatura da popravi svoju gustoću. Drugo, uobičajene tehnologije ponašaju se drugačije. Avrtložni mjerač protokamjeri brzinu (volumetrijska veličina); za izvješćivanje kg/h ili t/h mora to kombinirati s integriranom kompenzacijom tlaka/temperature i izračunom gustoće. Sustavi diferencijalnog{1}}tlaka uparuju primarni element s atransmiter diferencijalnog tlaka, i multivarijabilni dizajn spaja tlak i temperaturu u jedan uređaj. Ako jednostavno želite mjerač izrađen za taj posao,-svrho napravljenmjerač protoka pareinterno obrađuje naknadu.
Tehnička napomena:Tipična pogreška na izlazu-parnog kotla je naručiti mjerač s golim volumetrijskim učinkom i zatim tražiti kg/h na licu mjesta. Ako uređaj nema ulaz tlaka ili temperature, toj se pretvorbi ne može vjerovati kroz promjenjivo opterećenje. Navedite masovnu proizvodnju i kompenzaciju u fazi upita, a ne nakon isporuke.
Komprimirani zrak i industrijski plin
Komprimirani zrak i industrijski plin obično se izražavaju u Nm³/h, Sm³/h, SCFM ili kg/h. Zračni-sustavi postrojenja, upravljanje energijom, revizije curenja i obračun potrošnje oslanjaju se na standardne ili normalne jedinice upravo zato što vam omogućuju usporedbu protoka na fiksnoj referenci, bez obzira na tlak u cjevovodu na dan. Mjerači toplinske mase prirodno se uklapaju ovdje - viditoplinski maseni mjerači protokaza zrak i dušik - i za veće cijevi ili stezaljke-na poslu,ultrazvučni mjerači protoka plinasu opcija.
Primjer polja - revizija komprimiranog zraka:Usporedba dva kompresora prema njihovim stvarnim m³/h pri različitim tlakovima pražnjenja je besmislena; stroj s višim{0}}tlakom izgleda "manji" dok pokreće više zraka. Pretvorite oboje u Nm³/h u odnosu na istu referencu i stvarna potrošnja - i curenje koje tražite - postaje vidljivo.
Laboratorij i doziranje
Za male protoke koriste se male jedinice: mL/min, cc/min, g/min ili SCCM. Oni se pojavljuju u laboratorijima, pilot postrojenjima, uređajima za-doziranje plina i preciznom ubrizgavanju, gdje je razlučivost pri niskom protoku važnija od raspona.
Volumetrijski u odnosu na maseni protok: Kako odlučiti
Odluka se obično svodi na jedno pitanje:vodi li proces računa o prostoru ili o stvarnoj količini materijala?
Posegnite zavolumetrijske jedinicekada je tekućina tekućina stabilne gustoće, zadatak je prijenos, cirkulacija, hlađenje ili opće praćenje, kontrolni sustav ili industrijski standard već govori o volumenu ili je specifikacija uokvirena oko kapaciteta cijevi i protoka pumpe.
Posegnite zajedinice masekada se gustoća mijenja s tlakom ili temperaturom, tekućina je plin ili para, procesu je potrebna točna ravnoteža mase, proizvod se kupuje, prodaje, miješa ili kontrolira težinom, ili se mora održati visoka točnost u promjenjivim uvjetima.
Rashladna{0}}vodena petlja je čist slučaj za m³/h: gustoća je stabilna, a problem je cirkulacija. Kemijski reaktor je čist slučaj za kg/h: za reakciju je potrebna točna masa reaktanta, a volumen koji se mijenja s temperaturom potkopao bi recept.
Pretvorbe jedinica mjerača protoka
Pretvorba jedinica je rutina na međunarodnim projektima, ali je sigurna samo ako poštujete razliku između tekućina i plinova.
Pretvorbe volumena tekućine
Za tekućine, volumen se pretvara izravno s fiksnim faktorima. Vrijednosti u nastavku su u skladu s faktorima pretvorbe objavljenim uNIST Vodič za SI (Dodatak B).
| Pretvorba | Približna vrijednost |
|---|---|
| 1 m³/h | 16,67 L/min |
| 1 m³/h | 4,40 US GPM |
| 1 američki GPM | 3,785 L/min |
| 1 L/min | 0,264 US GPM |
| 1 CFM | 1.699 m³/h |
| 1 m³/h | 0,589 CFM |

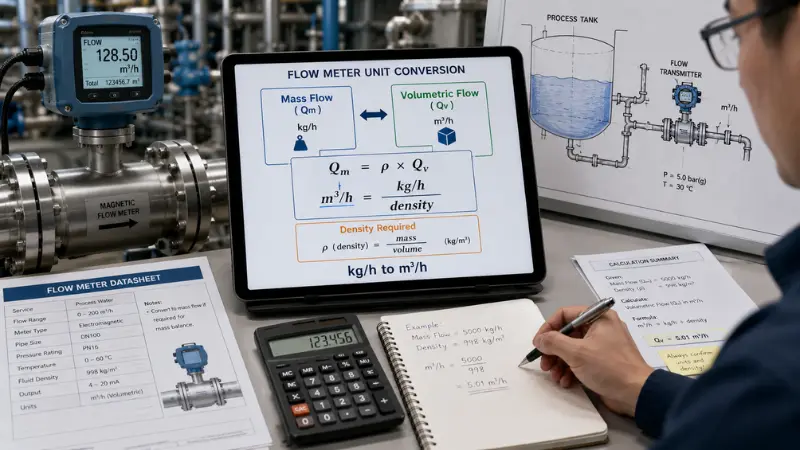

Pretvaranje kg/h u m³/h
Ovo je jedno od-najpretraživanijih pitanja toka, a kratak odgovor je: ne možete to učiniti s fiksnim faktorom - potrebna vam je gustoća. Dvije su veličine povezane jednostavnim formulama:
- Volumetrijski protok:Qv = V ÷ t
- Maseni protok:Qm = ρ × Qv, gdje je ρ gustoća
Preuređeno,m³/h=(kg/h) ÷ ρ, s ρ u kg/m³. Radni primjer: proces pokreće 1000 kg/h tekućine s gustoćom od 1000 kg/m³, tako da je volumetrijski protok 1000 ÷ 1,000=1 m³/h. Zagrijte tu tekućinu dok njezina gustoća ne padne na 950 kg/m³ i istih 1000 kg/h sada iznosi oko 1,05 m³/h - identična masa, veći volumen. Za plinove je promjena gustoće s tlakom i temperaturom daleko veća, zbog čega se maseni protok plina može pretvoriti u volumenski tek nakon što su poznati tlak, temperatura i sastav.
Zašto su za pretvorbe plina potrebni tlak i temperatura
Nikada ne pretvarajte stvarni protok plina u standardni protok s fiksnim množiteljem. Korekcija ovisi o radnom tlaku i temperaturi u odnosu na referentne uvjete, a njeno preskakanje proizvodi brojke koje izgledaju precizne i jednostavno su pogrešne.

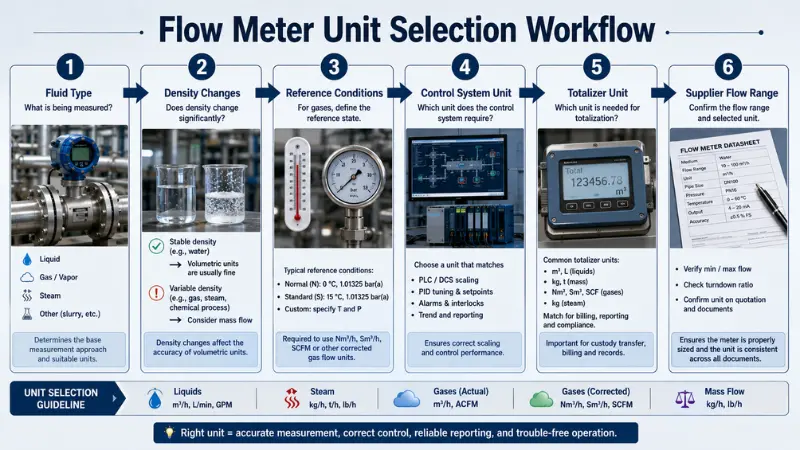

Kako odabrati jedinicu mjerača protoka: tijek rada korak-po-korak?
Kad vam se čini da je odluka o jedinici nejasna, idite redom:
- 1. Identificirajte tekućinu- tekućina, plin ili para.
- 2. Odlučite jesu li promjene gustoće važne- provjerite promjene temperature, tlaka i sastava koje proces zapravo vidi.
- 3. Za plin i paru, popravite referencu- odaberite stvarnu, standardnu ili normalnu, zatim zapišite točnu referentnu temperaturu i tlak.
- 4. Uskladite jedinicu s kontrolnim sustavom- poravnajte jedinicu zaslona, raspon 4–20 mA i bilo koji digitalni izlaz.
- 5. Zasebno potvrdite zbrojnu jedinicu- jedinica stope i zbrojena jedinica dvije su odluke, a ne jedna.
- 6. Pošaljite dobavljaču raspon, a ne broj- minimalni, normalni i maksimalni protok, sa svim radnim uvjetima.
Kompaktan način za pamćenje unosa jePROTOKprovjeriti:
- F - Vrsta tekućine:tekućina, plin ili para.
- L - stanje linije:tlak, temperatura, gustoća i da li se kreću.
- O - Izlazni zahtjev:zaslon, 4–20 mA, puls, RS485/Modbus, totalizator.
- W - Radna svrha:kontrola, naplata, skupljanje ili praćenje.
Kako navesti jedinice mjerača protoka u podatkovnoj tablici ili zahtjevu za ponudu?
"Brzina protoka: 50 m³/h" nije specifikacija. Upotrebljivi nosi jedinicu, tekućinu, radne uvjete i potrebni učinak. Tri kratka primjera pokazuju razinu detalja koja vam prvi put daje pravi mjerač.
Primjer 1 - mjerač protoka vode
- Medij: čista voda
- Raspon protoka: 5–50 m³/h
- Veličina cijevi: DN80
- Temperatura: 20-40 stupnjeva
- Pritisak: 6 bara
- Izlaz: 4–20 mA i puls
- Dužnost: nadzor-vode za hlađenje
Primjer 2 - mjerač protoka komprimiranog zraka
- Medij: komprimirani zrak
- Raspon protoka: 100–1.000 Nm³/h
- Tlak u cjevovodu: 7 bar(g)
- Temperatura plina: 25 stupnjeva
- Referentni uvjet za Nm³/h: treba potvrditi
- Veličina cijevi: DN100
- Izlaz: 4–20 mA, RS485 Modbus
Primjer 3 - mjerača protoka pare
- Medij: zasićena para
- Raspon protoka: 500–5.000 kg/h
- Tlak: 8 bar(g)
- Temperatura: po uvjetima zasićene{0}}pare
- Veličina cijevi: DN100
- Izlaz: 4–20 mA s totalizatorom
Prije nego što pritisnete Pošalji na bilo koji upit o plinu ili pari, pokrenite ovaj kratki kontrolni popis Zahtjeva za ponudu:
- Tekućina i, za plin, njen sastav
- Minimalni, normalni i maksimalni protok
- Potrebna jedinica stopeijedinica totalizatora
- Radni tlak
- Radna temperatura
- Veličina cijevi i priključak
- Referentna temperatura i tlak (za standardne/normalne plinske jedinice)
- Zahtijevani učinak i klasa točnosti
Slanje ovih osam redaka naprijed omogućuje dobavljaču da brže preporuči pravi mjerač i pravu jedinicu - ako ste spremni, možetepošaljite svoju specifikaciju našem timudirektno.
Uobičajene pogreške pri odabiru mjerača protoka
Pogreška 1: Brkanje veličine cijevi s jedinicom protoka
Veličina cijevi ne određuje jedinicu. Vod DN100 može se prikazati u m³/h, L/s, GPM ili kg/h, ovisno o primjeni. Veličina cijevi utječe na brzinu, veličinu mjerača i gubitak tlaka; jedinica slijedi zahtjeve inženjeringa i izvješćivanja.
Pogreška 2: Korištenje volumetrijskih jedinica za promjenu stanja plina
Za plin, stvarni volumen mijenja se s tlakom i temperaturom. Ako trebate usporedive podatke o potrošnji, standardne ili normalne jedinice nisu zgodne - one su jedini način na koji brojke ostaju poštene.
Pogreška 3: Usporedba Nm³/h i SCFM bez referentnih uvjeta
Obje su standardne plinske jedinice, ali možda nemaju istu referentnu temperaturu i tlak. Provjerite definiciju koju svaki citat koristi prije nego što brojke tretirate kao usporedive.
Pogreška 4: Zanemarivanje skaliranja-kontrolnog sustava
Ispravno odabrano mjerač još uvijek se može pogrešno očitati ako je PLC ili SCADA skaliranje isključeno. Signal od 4–20 mA može predstavljati 0–100 m³/h na jednom projektu i 0–1000 L/min na drugom. Potvrdite jedinicuiraspon zajedno i provjerite odgovara li konfigurirani raspon mjeraču.
Pogreška 5: Zaboravljanje ukupne jedinice
Brzina protoka i ukupni protok različite su veličine - vidite razliku između njihtrenutni i kumulativni protok. Brzina živi u m³/h, L/min ili kg/h; ukupni živi u m³, L, kg ili tonama. Za kontrolu serije, naplatu ili dnevnu potrošnju, potvrdite i trenutnu jedinicu i jedinicu zbroja i provjerite uređaj s ugrađenim-totalizator protokaevidenciju u jedinici kojoj se zapravo javljate.
Kako vrsta mjerača protoka utječe na odabir jedinice?
Jedinica ne diktira tehnologiju, ali svaka tehnologija ima tendenciju živjeti u određenoj obitelji jedinica, a svaka nosi ograničenje koje vrijedi znati prije nego što se posvetite.
| Vrsta mjerača protoka | Uobičajene jedinice | Tipične primjene |
|---|---|---|
| Elektromagnetski | m³/h, L/min, GPM | Vodljive tekućine, voda, otpadne vode, kemikalije |
| Ultrazvučni | m³/h, L/s, GPM | Voda, čiste tekućine, velike cijevi, retrofit |
| Turbina | L/min, m³/h, GPM | Očistite tekućine niske{0}}viskoznosti i neke plinove |
| Coriolis | kg/h, g/min, lb/h, L/min | Mjerenje masenog protoka, gustoće, visoke{0}}preciznosti |
| Toplinska masa | Nm³/h, SCFM, kg/h | Komprimirani zrak, dušik, industrijski plinovi |
| Vrtlog | kg/h, m³/h, Nm³/h | Para, plin, neke tekućine |
| Pozitivni pomak | L/min, GPM, kg/h | Ulje, gorivo, viskozne tekućine |
Nekoliko upozorenja održava tu tablicu poštenom. Elektromagnetski mjerač radi samo na elektro vodljivim tekućinama, tako da su ugljikovodici, demineralizirana voda i plinovi isključeni. Mjerač toplinske mase kalibriran je za određeni plin; promjenjiv ili nepoznat sastav plina mijenja očitanje, zbog čega odgovara čistim, poznatim plinovima poput zraka i dušika. Coriolisov mjerač izvorno isporučuje kg/h, dok vortex mjerač izvještava samo o kg/h ili Nm³/h kada ima kompenzaciju tlaka/temperature i izračun gustoće kao potporu. Ukratko, jedinica mase na podatkovnoj tablici je obećanje koje uređaj mora moći održati.
Često postavljana pitanja o jedinicama mjerača protoka
P: Koji je najčešći mjerač protoka?
O: Ne postoji jedinstven odgovor za svaku aplikaciju. Voda i opće tekućine oslanjaju se na m³/h, L/min i GPM; pare i mase-uravnotežite radnu upotrebu kg/h ili lb/h; plinovi koriste Nm³/h, Sm³/h ili SCFM.
P: Je li GPM isto što i LPM?
O: Ne. GPM su galoni po minuti, a LPM su litre po minuti. Oba su volumetrijska, ali koriste različite jedinice volumena - jedan američki galon iznosi oko 3,785 litara.
P: Koja je razlika između m³/h i Nm³/h?
O: m³/h obično znači stvarne kubične metre po satu u radnim uvjetima. Nm³/h znači volumen plina korigiran na definirano normalno referentno stanje. Za tekućine ćete vidjeti m³/h; za plinove, Nm³/h čini potrošnju usporedivom.
P: Kako mogu pretvoriti kg/h u m³/h?
A: Podijelite maseni protok s gustoćom tekućine: m³/h=(kg/h) ÷ ρ, s gustoćom u kg/m³. Ne postoji univerzalni faktor jer se gustoća mijenja s temperaturom, tlakom i sastavom -, posebno za plinove.
P: Što znači SCFM na mjeraču protoka?
O: SCFM je standardna kubična stopa u minuti: protok plina korigiran na standardnu referentnu temperaturu i tlak, a ne na stvarne uvjete u cjevovodu. Sama referenca razlikuje se ovisno o industriji, stoga potvrdite koju koristi određena slika.
P: Je li Nm³/h isto što i Sm³/h?
O: Ne nužno. Obje su korigirane plinske jedinice, ali "normalno" i "standardno" mogu se odnositi na različite referentne temperature i tlakove ovisno o standardu ili projektu. Tretirajte ih kao usporedive tek nakon što ste provjerili oba referentna uvjeta.
P: Kako mogu izabrati između SCFM i ACFM?
O: Koristite ACFM (stvarno) za dimenzioniranje linije, brzinu i opremu kao što su puhala i filtri, gdje je stvarni volumen u-cijevi bitan. Koristite SCFM (standard) za potrošnju, naplatu i usporedbu, pri čemu svaka brojka mora pratiti istu osnovnu vrijednost.
P: Koju jedinicu trebam koristiti za komprimirani zrak?
O: Standardne ili normalne jedinice - Nm³/h, Sm³/h ili SCFM - jer vam omogućuju usporedbu potrošnje zraka na fiksnoj referenci bez obzira na tlak u cjevovodu. To je ono što praćenje curenja i usporedbu kompresora čini smislenim.
P: Koja je razlika između protoka i ukupnog protoka?
A: Brzina protoka je trenutna (m³/h, L/min, kg/h); ukupni protok je akumulirana količina tijekom vremena (m³, L, kg, tone). Fakturiranje i grupiranje se oslanjaju na zbroj, tako da jedinica zbrojnika mora biti navedena uz jedinicu stope.
P: Mjeri li mjerač protoka masu izravno ili je izračunava?
O: Ovisi o tehnologiji. Coriolis i termalni mjerači mase izravno mjere maseni protok. Većina drugih mjerača mjeri volumen ili brzinu i javlja samo masu nakon korekcije gustoće, što zahtijeva unos tlaka i temperature.
P: Može li mjerač protoka prikazati različite jedinice?
O: Mnogi digitalni mjerači mijenjaju inženjerske jedinice na zaslonu, ali promjena zaslona ne mijenja princip mjerenja ili kalibraciju. Raspon, skaliranje izlaza i zbrojna jedinica još moraju biti ispravno postavljeni ispod.
P: Što trebam poslati dobavljaču za dimenzioniranje mjerača protoka plina?
O: Tekućina i sastav, minimalni/normalni/maksimalni protok, radni tlak i temperatura, veličina cijevi, referentni uvjeti za bilo koju standardnu ili normalnu jedinicu te potrebni izlaz i točnost. S njima u ruci dobavljač može potvrditi i mjerač i jedinicu.
Ključni zahvati
Jedinice za mjerenje protoka izgledaju kao fusnota i ponašaju se kao temelj: oblikuju odabir mjerača, kontroliraju skaliranje, naplatu i svaki razgovor između inženjera i dobavljača. Stabilne tekućine udobno stoje u m³/h, L/min, L/s ili GPM. Para, kemikalije koje reagiraju i bilance mase pripadaju u kg/h ili lb/h. Potrošnja plina i komprimirani zrak trebaju Nm³/h, Sm³/h ili SCFM - uvijek s navedenim referentnim uvjetima.
Prije nego bilo što odaberete, odredite tekućinu, raspon protoka, tlak, temperaturu, veličinu cijevi, traženi izlaz i jedinicu totalizatora te odlučite treba li projektu stvarni, standardni, normalni, volumetrijski ili maseni protok. Stavite jedinicu i radne uvjete u prvu poruku svakog upita; to je najjeftiniji način da se izbjegne skupa greška u specifikaciji.
Napisao tehnički urednički tim, a pregledao inženjer instrumentacije. Zadnje ažuriranje: lipanj 2026. Faktori pretvorbe navedeni su u NIST vodiču za SI; referentni uvjeti plina prema ISO 13443.
