Problemi i rješenja s venturijevim mjeračem: Vodič za rješavanje problema s protokom DP

Venturi mjerač rijetko se sam pokvari. To je jedan dio kompletnog sustava mjerenja diferencijalnog tlaka (DP), a netočno ili nestabilno očitanje obično dolazi iz slavina za tlak, impulsnih vodova, konfiguracije transmitera ili uvjeta procesa, a ne iz samog tijela mjerača. Znati gdje prvo tražiti je ono što dijeli trideset-minutni popravak od bespotrebne zamjene mjerača.

Ovaj vodič objašnjava najčešće probleme i rješenja Venturi mjerača u praktičnom redoslijedu rješavanja problema. Napisana je za inženjere postrojenja, tehničare za instrumente i timove za održavanje koji trebaju pronaći pravi uzrok greške u mjerenju protoka prije nego odluče hoće li očistiti, ponovno kalibrirati, popraviti ili zamijeniti mjerač. Okvir slijedi primarni{2}}pristup uređaja definiran uISO 5167-1, koji tretira Venturijevu cijev i njezine tlačne izvode kao primarni uređaj, a transmiter kao sekundarni uređaj.

Recenzirano prema ISO 5167 i praksi puštanja u rad instrumenata za mjerenje protoka diferencijalnog tlaka.

Brzi odgovor: Što uzrokuje većinu problema s venturijevim mjeračem?

Većina pogrešaka Venturi mjerača dolazi do jednog od šest područja:

• Loša instalacija ili poremećen protok uzvodno od mjerača
• Blokirane tlačne slavine ili impulsni vodovi
• Erozija, korozija ili naslage unutar Venturijeve cijevi
• Neispravna postavka ili skaliranje transmitera diferencijalnog tlaka
• Ne-idealni uvjeti tekućine kao -fazni protok ili promjena gustoće
• Pogrešna veličina mjerača ili neusklađenost primjene

Najkorisnija navika pri rješavanju problema jest prestati okrivljavati tijelo mjerača prema zadanim postavkama. Venturijeva cijev nema pokretnih dijelova; ako je ispravno radio pri puštanju u pogon, daleko je vjerojatnije da će iznenadna promjena u očitanju doći od senzorskih linija ili odašiljača nego od geometrije cijevi.

Tablica za rješavanje problema s venturijevim mjeračem

Upotrijebite ovo kao -dijagnostiku prvog prolaza prije nego što mjerač isključite iz upotrebe. Preslikava svaki simptom na najvjerojatniji uzrok i najbrže mjesto za početak.

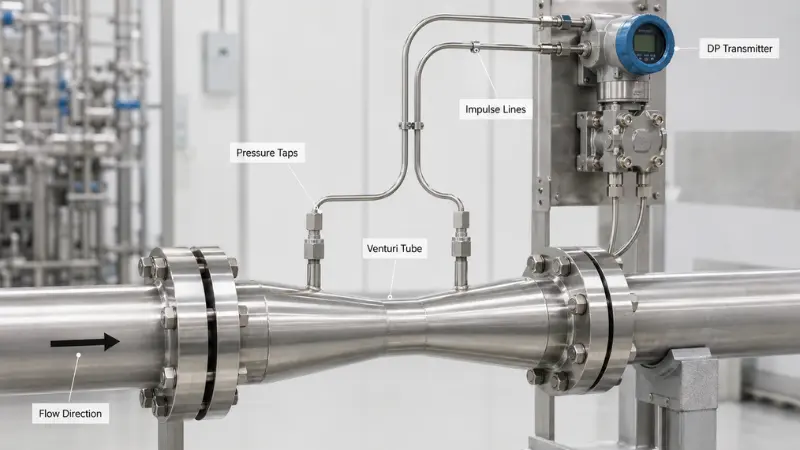

Kako se mjerni sustav Venturi metra pokvari?

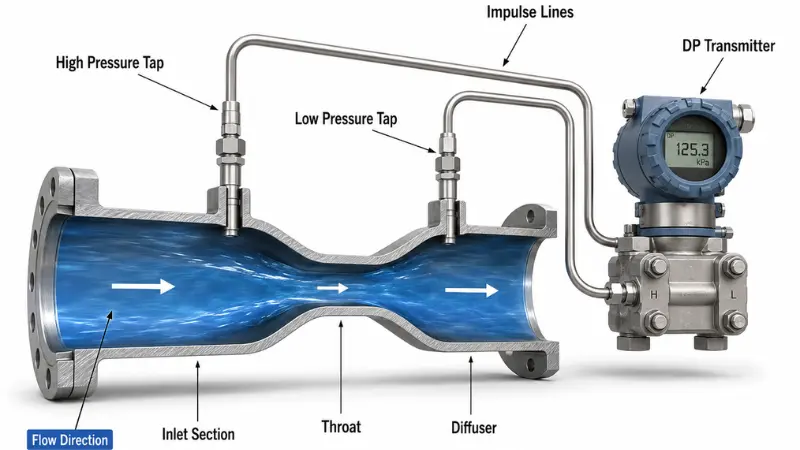

Venturi mjerač mjeri protok stvaranjem kontrolirane razlike tlaka između ulaza i grla. Brzina protoka nije izravno proporcionalna toj razlici tlaka; proporcionalna je svojimkvadratni korijen. Ova jedina činjenica objašnjava velik udio zbunjujućih očitanja, jer odnos kvadratnog-korijena ima vrlo visoku dobit pri niskom protoku, gdje mala promjena u DP-u proizvodi veliku promjenu u izračunatom protoku.Vađenje kvadratnog-korijenamora se primijeniti jednom i samo jednom, negdje u petlji.

Budući da konačni broj ovisi o nekoliko dijelova koji rade zajedno, rješavanje problema treba slijediti putanju signala, a ne započeti od cijevi.

Venturijeva cijev

Cijev mora zadržati projektiranu unutarnju geometriju. Ako je grlo istrošeno, izdubljeno, obloženo ili djelomično začepljeno, mijenja se odnos između pada tlaka i protoka i izvorni koeficijent ispuštanja više ne vrijedi. ISO 5167 Venturi cijev tretira samo kao valjanu unutar definiranih granica veličine cijevi, hrapavosti površine, omjera promjera i Reynoldsovog broja, tako da se cijev izvan tih granica može očitati netočno čak i kada izgleda fizički netaknuta.

Tlačne slavine i impulsni vodovi

Slavine i impulsni vodovi prenose signale visokog- i niskog{1}}tlaka do transmitera. Mala blokada, zarobljeni zrak, kondenzat ili slabo nagnuta cijev mogu stvoriti veliku pogrešku dok je protok glavnog cjevovoda potpuno normalan. U praksi je ovo najčešća-greška u stvarnom svijetu i najbrža za provjeru.

Transmiter diferencijalnog tlaka

Odašiljač mora biti ispravno rangiran, postavljen na nulu i skaliran, s pravim inženjerskim jedinicama i jednim kvadratnim-korijenom. Zdrav mjerač izgledat će pokvaren ako se odašiljač pomaknuo ili ako se skaliranje između odašiljača i kontrolnog sustava ne slaže.

Uvjeti procesa

Venturi mjerači rade prema specifikaciji samo kada tekućina odgovara osnovi projektiranja. Prema ISO 5167, metoda pretpostavlja jedno-fazni fluid u podzvučnom, ne-pulsirajućem toku. Plin u tekućini, tekućina u plinu, mokra para, kaša, pulsiranje ili velika promjena gustoće umanjit će točnost bez obzira na to koliko je dobar hardver.

Dijagnosticirajte pogreške Venturi mjerača očitavanjem uzorka

Prije nego bilo što otvorite, pustite da simptom suzi pretragu. Uzorak pogreške obično ukazuje na područje sustava.

• Visoko očitavanje:najprije sumnjivo skaliranje ili gustoća - pogrešan raspon DP-a, dvostruko kvadratno{1}}vađenje korijena ili pretpostavka o gustoći koja više ne odgovara procesu. Trošenje grla također može povećati očitanja, ali se sporije pojavljuje.
• Nisko očitanje:sumnjate da visoko{0}}tlačna strana - blokirana visokotlačna-slavina ili impulsni vod snižava očitani DP i povlači očitanje prema dolje. Protok koji je pao ispod upotrebljivog raspona mjerača proizvodi isti učinak.
• Nestabilno očitavanje:sumnjate na zarobljenu tekućinu u senzorskim vodovima ili uzvodni vrtlog - plin u tekućem kraku, kondenzat u plinskom kraku ili turbulenciju iz obližnjeg koljena ili ventila.
• Nula ili blizu-nula DP:prvo posumnjajte na razvodnik - otvoreni ventil za izjednačavanje je klasičan uzrok - zatim potpuno začepljena slavina ili pravi nedostatak-protoka.
• Spor odgovor:sumnjate na djelomičnu blokadu ili pretjerano prigušenje odašiljača, a ne na cijev.

Bilješka na terenu:ako odzračivanje visokotlačne-impulsne linije privremeno vrati nisko ili usporeno očitanje, zarobljen plin ili djelomična blokada je vjerojatni uzrok - provjerite to prije nego što osudite transmiter ili tijelo mjerača.

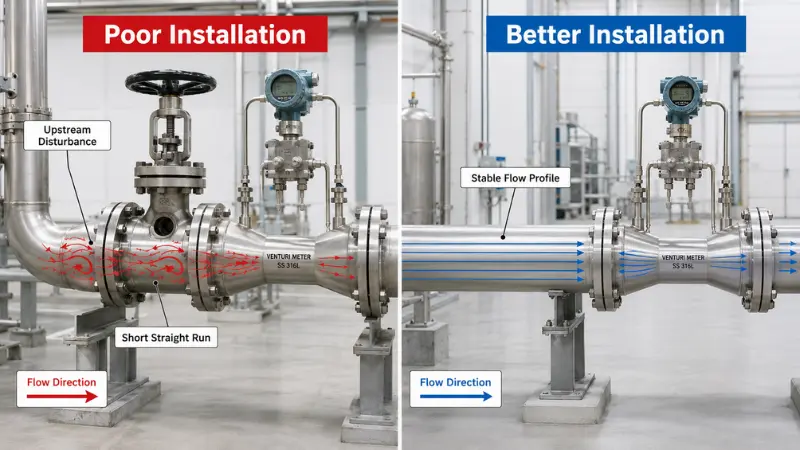

Problem 1: Loša instalacija i poremećen protok

Loša instalacija je najčešći razlog zbog kojeg brojilo pokazuje krivo odmah nakon pokretanja. Venturi mjerač treba razumno razvijen profil protoka-bez vrtloga na svom ulazu. Koljena, spojnice, reduktori, pumpe i djelomično otvoreni regulacijski ventili stvaraju vrtlog ili asimetriju, a ako se nalaze preblizu mjerača, osjetilni pad tlaka više ne predstavlja pravi protok.

Uobičajeni znakovi

• Netočna očitanja odmah nakon puštanja u pogon
• Nestabilnost tijekom inače ravnomjernog protoka
• Neslaganje s drugim mjeračem na istoj liniji
• Loša ponovljivost na istoj radnoj točki
• Očitavanje koje se pomiče kada se promijeni položaj uzvodnog ventila

Straight-Zahtjevi za trčanje

Koliko ravne cijevi trebate ovisi o spojnici neposredno uzvodno i o omjeru promjera mjerača. ISO 5167-1 navodi minimalne uzvodne i nizvodne duljine ravnina za svaku kombinaciju, i aravni dio cijevikoji je prekratak jedna je od najčešće-dijagnosticiranih grešaka instalacije. Dva blisko-spregnuta koljena u okomitim ravninama posebno su teška jer stvaraju vrtlog koji jedno ravno kretanje ne uklanja u potpunosti. Tamo gdje prostor stvarno sprječava odgovarajuću ravnu cijev, može se koristiti regulator protoka -, ali to je namjeran inženjerski izbor, a ne univerzalna zakrpa za svaki problem rasporeda.

Praktične provjere i rješenja

Usporedite-izgrađeni cjevovod s odobrenim crtežom; polje mu se rijetko točno poklapa. Potvrdite smjer protoka, orijentaciju mjerača i spoj slavine. Korektivne radnje, prema grubom redoslijedu preferencija, jesu povećanje ravnog hoda, premještanje mjerača dalje od najgorih smetnji, ugradnja regulatora protoka tamo gdje je prostor ograničen ili ispravljanje orijentacije. Nemojte prekriti lošu instalaciju obrezivanjem transmitera - koji skriva grešku u jednoj radnoj točki i ponovno se pojavljuje u trenutku promjene protoka.

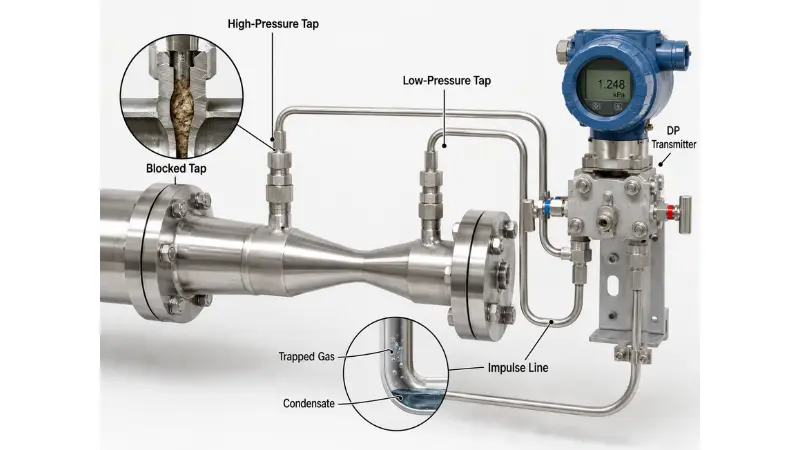

Problem 2: Blokirane tlačne slavine ili impulsni vodovi

Kvarovi slavine i impulsnog voda dominiraju stvarnim rješavanjem problema u postrojenju jer mala prepreka šalje odašiljaču pogrešan signal čak i kada cjevovod savršeno teče.

Tipični znakovi

• DP je ostao na ili blizu nule
• Čitanje daleko niže od očekivanog
• Izlaz skakanja ili driftanja
• Spor odgovor na promjene protoka
• Jasna promjena odmah nakon ispiranja ili odzračivanja

Visoki{0}}tlak u odnosu na-niski tlak

Koja je strana blokirana, mijenja se simptom, a prepoznavanje toga štedi vrijeme. Ograničenje navisoki-tlaktap snižava očitani DP i pokreće očitanjedolje. Ograničenje nanizak-tlak(grlo) strana može podići očitani DP i potisnuti očitanjegoreili ga učiniti nestalnim. Dakle, postojano nisko očitanje prvo vas upućuje na-nogu visokog tlaka; neočekivano visoko ili skokovito očitanje ukazuje na-niskotlačnu nogu ili zarobljenu tekućinu.

Uzroci i rješenja

Uobičajeni uzroci su hrđa, pijesak, kamenac ili procesne krutine u slavini; vosak ili viskozna tekućina koja se zgušnjava u linijama; zrak zarobljen u tekućini; kondenzat zarobljen u opskrbi plinom ili parom; labavi spojevi; i razvodni ventil ostavljen u pogrešnom položaju. Rješenje ovisi o servisu: isperite prljave-tekućinske vodove prema planiranom rasporedu, odzračite zarobljeni plin iz tekućih krakova, ispustite tekućinu iz niskih točaka plinskih i parnih krakova i dodajte toplinsko praćenje gdje se tekućina skrućuje na temperaturi okoline.

Uobičajena greška:dobar dizajn impulsne linije je ono što sprječava ponovne kvarove. Ako se vodovi ne mogu lako izolirati, odzračiti, isprazniti i isprati, ista će se blokada vratiti bez obzira na to koliko pažljivo je ovaj put očistite. Upute za održavanje zasenzorske linije transmitera tlakavrijedi ugraditi u rutinski plan, a ne tretirati svaki događaj kao jedan-.

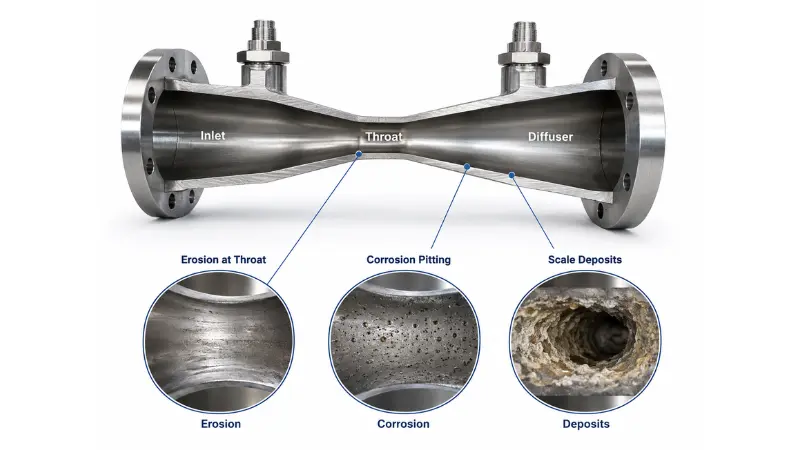

Problem 3: Erozija, korozija ili naslage u Venturijevoj cijevi

Mjerač se u potpunosti oslanja na svoj unutarnji oblik. Kada ulaz, grlo ili difuzor odstupe od izvornog profila, kalibracija se pomakne s njima.

Erozijaje mehaničko trošenje od pijeska, sitnih čestica katalizatora ili čestica kaše, i prvo napada grlo jer je tamo brzina najveća. Kako se grlo otvara, izvorni koeficijent pražnjenja prestaje vrijediti.korozijaje kemijski napad - udubljenje, hrapavost i stanjivanje stijenki koje također mogu postati problem zadržavanja i sigurnosti, a ne samo problem mjerenja.Naslage i onečišćenja- kamenac, biofilm, vosak ili talog - smanjuju učinkovito područje grla ili ogrubljuju površinu i pomiču očitanje čak i kada je osnovni metal neoštećen.

Inspekcija i rješenja

Tijekom planiranih gašenja, pregledajte unutarnju površinu gdje je pristup dopušten i usporedite je s projektnim zapisima i ranijim inspekcijama. Korektivne mogućnosti uključuju čišćenje naslaga, zamjenu oštećenih komponenti slavine, nadogradnju na prikladniji materijal, dodavanje zaštitne obloge ili instaliranje filtracije ili odvajanja uzvodno. Ponovno kalibrirajte nakon bilo kakvog popravka koji je dotaknuo navlaženu geometriju i odmah zamijenite cijev kada se više ne može vjerovati profilu grla. Za abrazivno ili korozivno djelovanje, riješite pitanje materijala prije kupnje zamjene -odabir odgovarajuće podstave i namočenog materijalaobično je važnije od marke mjerača.

Problem 4: Netočna postavka ili kalibracija odašiljača

Venturijeva cijev je uparena s atransmiter diferencijalnog tlaka, a pogrešno konfiguriran odašiljač čini da savršena cijev izgleda neispravno.

Uobičajene greške odašiljača

• Pogrešan DP raspon ili pomak nule
• Neispravne inženjerske jedinice
• Vađenje kvadratnog{0}}korijena primijenjeno je dva puta ili nijednom
• Pogrešno prigušivanje ili niska{0}}postavka prekida protoka
• Neispravno skaliranje 4–20 mA ili neusklađenost skaliranja s PLC-om ili DCS-om
• Lijevi ventil razvodnika izjednačen

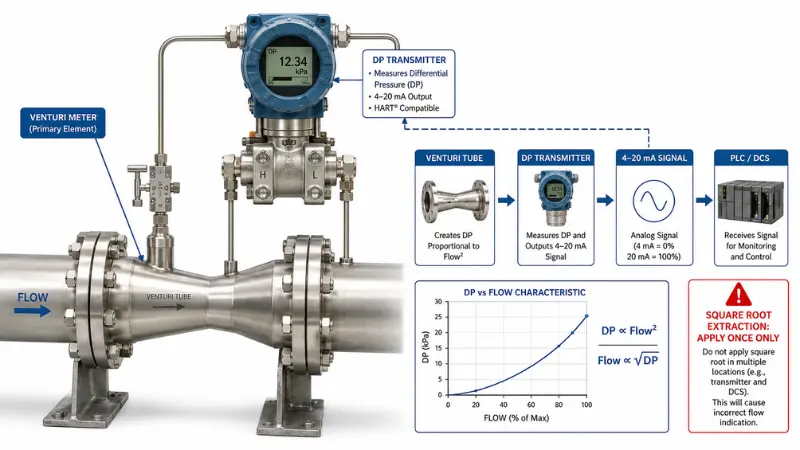

Četvrtasti-korijenski zamka i niski-protok

Budući da je DP proporcionalan kvadratu protoka, kvadratni korijen mora se izvaditi točno jednom. Uzmi ga u odašiljačuiliu kontroleru, nikad oboje - ako to učinite dva puta učinkovito primjenjuje četvrti korijen i kvari čitanje jednako loše kao i njegovo izostavljanje. Konfiguriranje kvadratnog korijena u odašiljaču općenito je poželjno, jer ako to učinite u regulatoru ostavlja signal niskog-protoka više izložen električnim šumovima u mA petlji.

Pri niskom protoku krivulja kvadratnog-korijena ima vrlo veliko pojačanje, tako da mali DP šum proizvodi veliki, nepravilan protok. Ispravno postavljenonizak-prekid protokaprisiljava izlaz na nulu ispod definirane točke kako bi se to potisnulo, i assmjernice proizvođača o smanjenju -niskog protokabilješke, malo je vrijedno vjerovati signalu ispod otprilike 10% protoka. Ako je granična vrijednost pogrešno postavljena, vidjet ćete lažnu indikaciju niskog-protoka ili neželjeno klepetanje blizu nule.

Provjere i rješenja

Počnite od odašiljača: potvrdite raspon, jedinice, postavku kvadratnog-korijena, prigušivanje i prekid, zatim usporedite lokalni izlaz odašiljača s vrijednošću prikazanom u kontrolnom sustavu. Ako se lokalni zaslon i DCS ne slažu, greška je u skaliranju, a ne u mjeraču. Ponovno konfigurirajte na podatkovnu tablicu, izvršite provjeru nule pod ispravnim uvjetima ventila, provjerite skaliranje petlje i upravljačkog-sustava i ponovno kalibrirajte ili zamijenite pomaknuti transmiter po postupku postrojenja. Uvijek ažurirajte dokumentaciju kada promijenite terensku postavku ili kada sljedeći tehničar naslijedi mjerač čiji zapisi više ne odgovaraju stvarnosti.

Primjer polja: novonaručena linija očitana je stalno nisko. Odašiljač, slavine i cijev su pojedinačno provjereni. Stvarna pogreška bila je funkcija kvadratnog{2}}korijena omogućena iu odašiljaču iu DCS funkcijskom bloku - uklanjanjem s jedne strane odmah je vraćen ispravan protok.

Problem 5: Ne-idealni fluidni uvjeti

Venturi mjerači dizajnirani su za definiranu tekućinu. Kada stvarni proces odstupi od te osnove, slijede greške.

Plin u tekućinidestabilizira signal tlaka i kvari pretpostavku o gustoći, osobito kada mjehurići dođu do impulsnih linija.Tekućina u plinu ili mokroj paristvara pad tlaka koji ne odgovara pretpostavkama o suhoj{0}}tekućini, a kondenzat u nogama dodaje lažnu statičku visinu.Gnojnica i krutineservis je moguć, ali zahtijeva pozornost na habanje i začepljenje slavine.Promjene gustoće, temperature ili tlakapromijeniti odnos između DP i masenog protoka; bez žive kompenzacije očitanje je ispravno samo u izvornoj točki dizajna.

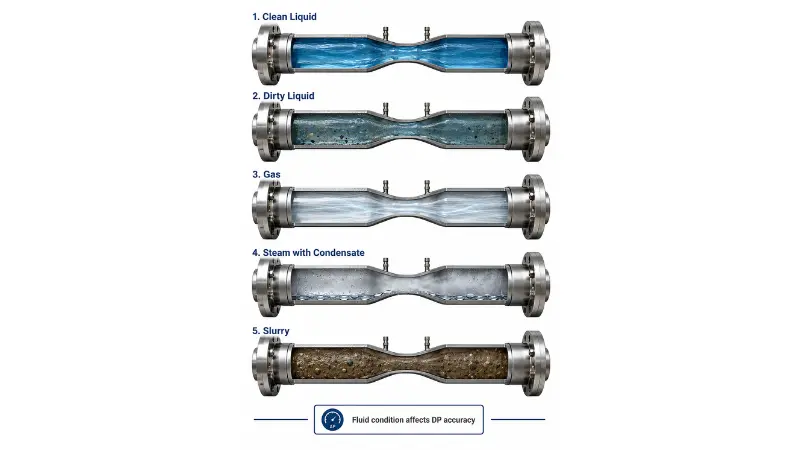

Prikladnost tekućine na prvi pogled

• Čista tekućina:dobro prilagođen; standardno održavanje slavina i vodova.
• Prljava tekućina:upotrebljivo uz odredbe za ispiranje i svijest o blokadi slavine-.
• Plin:uporabljiv; usmjerite impulsne vodove za odvod kondenzata i izbjegavajte zamke tekućine.
• Steam:upotrebljiv s odgovarajućim kondenzacijskim nogama koje su simetrične s obje strane.
• gnojnica:koristiti s oprezom; očekujte eroziju i povećano održavanje te ponovno razmotrite tehnologiju ako su čvrste tvari teške.

Rješenja

Opcije uključuju dodavanje kompenzacije gustoće, tlaka ili temperature; uklanjanje ili odvajanje sekundarne faze uzvodno; odabir mjerača napravljenog za prljavštinu ili gnojnicu; ili prelazak na drugačiji princip mjerenja kada je proces jednostavno previše nestabilan za DP. Kompenzacija pomaže samo kada se uznemirujuća varijabla može stvarno izmjeriti - ako je stanje tekućine zaista nepredvidivo, drugačija vrsta mjerača bit će pouzdanija od bilo koje korekcije.

Problem 6: Pogrešna veličina mjerača ili neusklađenost primjene

Ponekad ništa nije pokvareno - mjerač je jednostavno pogrešne veličine ili pogrešne tehnologije za rad.

Ako je normalni protok znatno ispod projektiranog protoka, razvijeni DP je premalen za stabilno mjerenje i odašiljač radi blizu šumnog dna svog raspona. Ako stvarni protok premašuje očekivanja, gubitak tlaka raste i transmiter može doći do zasićenja. Konkretno što se tiče gubitka tlaka, klasični Venturi vraća više tlaka nego ploča s otvorom ekvivalentnog opterećenja, što je stvarna prednost u sustavima s niskim-naporima, ali oporavak nije potpun i još uvijek košta energiju pumpanja. Kompatibilnost materijala je četvrta os: korozivni, abrazivni, visoke-temperature ili sanitarne usluge mogu zahtijevati posebnu konstrukciju.

Rješenja

Izvucite izvorni izračun veličine i usporedite ga s trenutnim minimalnim, normalnim i maksimalnim protokom, plus stvarna svojstva tekućine, tlak, temperaturu i-dopušteni gubitak tlaka. Ako su se radni uvjeti promijenili od odabira, promjena veličine ili drugačiji mjerač obično je isplativije-od kroničnog održavanja. Kada dođete do ove točke, vrijedipreispitivanje odabira brojilaprotiv dužnosti, a ne prisiljavanje postojećeg brojila da se uklopi.

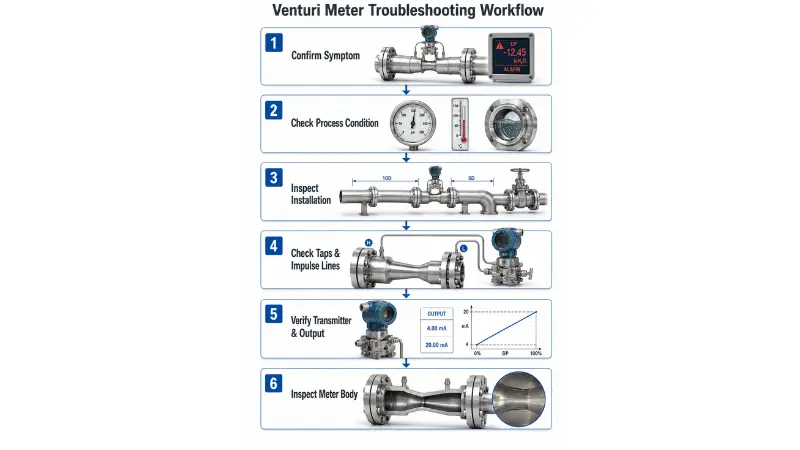

Korak-po-Tjek rada za rješavanje problema na terenu

Radite ovim redoslijedom prije povlačenja mjerača. Svaki korak isključuje područje sustava, tako da su jeftini i mogući kvarovi eliminirani prije skupih.

Korak 1 - Potvrdite simptom

Precizno ga definirajte: visok, nizak, nestabilan, nula, spor ili se ne slaže s drugim mjeračem. Jasan simptom sprječava nasumično-zamjenjivanje dijelova.

Korak 2 - Provjerite stanje procesa

Provjerite stvarni protok, položaje ventila, status pumpe, fazu tekućine, gustoću, temperaturu i tlak. Mnoge "greške mjerača" stvarne su promjene procesa.

Korak 3 - Provjerite instalaciju

Provjerite raspored, uzvodne smetnje, smjer toka, ravnu putanju, orijentaciju i priključak slavine u odnosu na -izgrađeni crtež.

Korak 4 - Provjerite slavine i impulsne vodove

Potražite začepljenja, curenja, zarobljen plin ili tekućinu, loš nagib i pogrešan položaj razvodnika. Isperite, odzračite ili ispustite po postupku - i zabilježite koja je strana zahvaćena.

Korak 5 - Provjerite odašiljač i izlaz

Potvrdite nulu, raspon, korak s jednim kvadratnim-korijenom, prigušenje, prekid i skaliranje petlje, zatim usporedite lokalni izlaz s kontrolnim sustavom.

Korak 6 - Pregledajte tijelo mjerača

Samo ako je gore navedeno čisto: pregledajte cijev na eroziju, koroziju, naslage ili deformacije. Promijenjena geometrija znači ponovno kalibriranje ili zamjenu.

Kontrolni popis preventivnog održavanja

Plan održavanja usklađen s uslugom sprječava većinu iznenađenja. Grupirajte zadatke prema intervalima umjesto da ih tretirate kao jedan ravni popis:

• Rutina:usporediti protok s procesnom vagom ili referentnim instrumentom; pazite na pomicanje, nestabilnost ili neslaganje sa susjednim mjeračima.
• Periodički:potvrditi nulu odašiljača; pregledajte impulsne vodove zbog začepljenja, curenja i odvodnje; isprati ili očistiti tamo gdje servis to zahtijeva.
• Pri gašenju:pregledati tijelo cijevi; pregled rizika od erozije i korozije u odnosu na stanje tekućine; potvrdite položaj ventila razvodnika nakon bilo kakvog rada.
• Na promjenu:ažurirati zapise o dimenzioniranju i skaliranje petlje kad god se uvjeti procesa pomaknu; dokumentirati postavke odašiljača.

Interval je-specifičan za uslugu. Čista voda, para, prljava tekućina, kaša i korozivne kemikalije ne jamče istu učestalost, a povijesni zapisi o kvarovima trebali bi voditi raspored više od generičkog kalendara.

Popraviti, ponovno kalibrirati ili zamijeniti? Put odluke

Uskladite radnju s glavnim uzrokom umjesto zadane zamjene:

• Popravakkada je greška vanjska ili manja - blokirane slavine, problemi s impulsnom linijom, labavi priključci ili konfiguracija odašiljača. Ovo pokriva veliku većinu slučajeva.
• Ponovno kalibrirajtekada je navlažena geometrija popravljena, odašiljač je zalutao ili se ugovorom zahtijeva verificirana nesigurnost. Imajte na umu da kalibracija i verifikacija nisu ista stvar - verifikacija potvrđuje izvedbu u odnosu na referencu bez nužnog prilagođavanja.
• Zamijenitikada je profil grla oštećen izvan povjerenja, korozija je ugrozila tijelo, mjerač je zaista krive veličine ili opetovano održavanje više ne vraća pouzdano mjerenje.

Kada je drugačiji mjerač bolji odgovor?

Venturi nije uvijek pravi alat. Neka dominantno ograničenje izabere alternativu:

• Vodljiva tekućina, malo održavanja, punog-provrta - anelektromagnetski mjerač protoka.
• Ne-invazivna naknadna ugradnja bez prekida procesa - anultrazvučni mjerač protoka.
• Izravni maseni protok ili promjena gustoće - aCoriolisov mjerač masenog protoka.
• Para, plin ili određene tekućine kod kojih je DP gubitak prihvatljiv - avrtložni mjerač protoka.

Konačni izbor i dalje ovisi o tekućini, veličini voda, tlaku, temperaturi, ciljnoj točnosti, prostoru za ugradnju i proračunu - Venturi je jednostavno jedna valjana opcija među nekoliko.

Što pripremiti prije kontaktiranja dobavljača?

Ako trebate tehničku podršku ili zamjenu, spremanje cijele slike pretvara dugu dijagnostičku razmjenu u kratku:

• Naziv fluida, sastav i faza (tekućina, plin, para, kaša ili mješavina)
• Veličina cijevi i materijal cijevi
• Minimalni, normalni i maksimalni protok
• Radni tlak i temperatura
• Potrebna točnost i dostupna ravna-duljina cijevi
• Postojeći model brojila, crteži i raspored slavine/odašiljača
• Izlazni zahtjev - 4–20 mA, puls, HART ili Modbus
• Fotografije instalacije ako su dostupne

Potpuni procesni podaci omogućuju dobavljaču da brzo procijeni radi li se o održavanju, instalaciji ili odabiru. Ove detalje možete podijeliti izravno putemtehnička kontakt stranica.

Često postavljana pitanja

Što uzrokuje previsoko očitavanje Venturijevog mjerača?

Obično skaliranje ili gustoća odašiljača, a ne cijev - pogrešan raspon DP-a, kompenzacija gustoće koja više ne odgovara procesu, dvo-fazni protok ili vađenje kvadratnog-korijena primijenjeno dvaput. Trošenje grla također može povećati očitanja tijekom vremena. Provjerite konfiguraciju odašiljača i uvjete procesa prije nego što posumnjate na tijelo.

Što uzrokuje prenisko očitavanje Venturi mjerača?

Najčešće začepljena slavina visokog{0}}tlaka ili impulsni vod, koji snižava očitani DP i povlači očitanje prema dolje. Protok koji je pao ispod upotrebljivog raspona mjerača, naslage u grlu ili pogrešna konfiguracija odašiljača proizvode isti učinak. Noga s senzorom visokog-tlaka je najbrže mjesto za početak.

Kako mogu kalibrirati Venturi mjerač i koliko često?

U praksi vi provjeravate i kalibrirate transmiter i petlju u odnosu na referencu; sama cijev je primarni uređaj čiji je koeficijent fiksiran geometrijom prema ISO 5167. Ne postoji univerzalni interval - čistoća tekućine, korozija i opterećenje čvrstim tvarima, temperatura, kritičnost procesa i povijest kvarova postavljaju učestalost. Prljavi, korozivni ili visoko{3}}vrijedni proizvodi trebaju češće provjere od čiste vode.

Može li Venturi mjerač mjeriti prljavu vodu ili gnojnicu?

Da za mnoge prljave-tekuće i lakše gnojnice, pod uvjetom da planirate abraziju, naslage i začepljenje slavine. Odabir materijala, dizajn slavine i jednostavan pristup za održavanje najvažniji su. Za tešku gnojnicu, elektromagnetski mjerač često je bolji dugoročni-izbor jer nema prepreka erodiranju.

Venturi metar u odnosu na ploču s otvorom - koja je razlika?

Oba su primarni uređaji diferencijalnog tlaka kojima upravlja ISO 5167. Venturi razvija glatkiju kontrakciju, vraća mnogo više tlaka i bolje se odupire habanju, što odgovara abrazivnim tekućinama i sustavima s niskim-naporima. Ploča s otvorom je jeftinija, jednostavnija i lakša za zamjenu, ali uzrokuje veći trajni gubitak tlaka i brže erodira. Izbor mijenja kapitalne troškove u odnosu na operativne troškove i trajnost.

Treba li vađenje-kvadratnog korijena raditi u odašiljaču ili DCS-u?

Samo na jednom mjestu. Općenito je poželjno konfigurirati ga u odašiljaču jer održava signal niskog-protoka manje osjetljivim na šum petlje mA-. Kritično pravilo je da ga nikada ne omogućite iu odašiljaču iu kontrolnom sustavu, što bi primijenilo četvrti korijen i jako iskrivilo očitanje.

Je li Venturijeva cijev uvijek problem kada su očitanja netočna?

Ne - i pod pretpostavkom gubimo vrijeme. Većina pogrešaka dolazi od instalacije, slavina, impulsnih vodova, konfiguracije odašiljača ili skaliranja-kontrolnog sustava. Pregledajte tijelo, ali učinite to zadnjim korakom, a ne prvim.

Zaključak

Problemi s venturijevim mjeračem gotovo uvijek nastaju u instalaciji, senzoru tlaka, postavljanju odašiljača, istrošenosti, stanju tekućine ili odabiru -, a rijetko u cijevi koja djeluje sama. Pouzdan način za njihovo rješavanje je rješavanje problema u cijelom DP sustavu redom: potvrdite simptom, provjerite proces, pregledajte instalaciju, provjerite slavine i impulsne vodove, potvrdite predajnik i tek onda otvorite tijelo mjerača.

Kada se ispostavi da je uzrok veličina ili neusklađenost primjene, nikakva količina čišćenja ili ponovnog kalibriranja neće izdržati. U tim je slučajevima mjerač ispravne veličine ili drugačija tehnologija mjerenja bolja dugoročna-odluka. S veličinom cijevi, podacima o tekućini, rasponu protoka, tlaku, temperaturi, crtežima i fotografijama pri ruci, dobavljač vam može brzo reći je li pravi sljedeći korak čišćenje, ponovno kalibriranje, popravak, zamjena ili ponovni-odabir.
