Coriolisov mjerač protoka mjerimaseni protoktekućina, plinova i kaša izravno, umjesto da se procjenjuje iz volumena. Ta je jedina razlika razlog zašto je odabran za skrbnički prijenos, precizno doziranje i bilo koji proces u kojem je točna količina materijala važnija od najniže nabavne cijene. Ovaj vodič objašnjava kako mjerač radi, gdje ostvaruje svoju cijenu, gdje ne i koje podatke trebate imati spremne prije nego što odaberete broj jedan. Napisana je za inženjere i kupce koji određuju instrument i upućuje na međunarodne mjerne standarde gdje je temeljne tvrdnje lako krivo navesti.
Coriolisovi mjerači uobičajeni su u kemijskoj preradi, proizvodnji nafte i plina, hrani i piću, farmaceutskim proizvodima, premazima i rukovanju gorivom. Ako još uvijek uspoređujete tehnologije na visokoj razini, pomaže prvo razumijevanjekako radi mjerač masenog protokaprije nego što odlučite je li mjerenje mase ono što vaš proces zapravo treba.

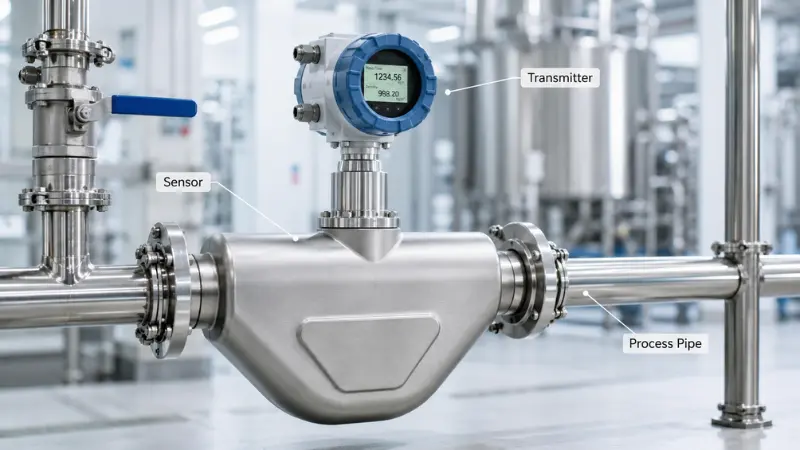

Što je Coriolisov mjerač protoka?
Coriolisov mjerač protoka, koji se naziva i Coriolisov mjerač masenog protoka, ugrađeni je uređaj koji koristi Coriolisov učinak za mjerenje količine mase koja se kreće kroz vibrirajuću cijev. Odašiljač pokreće jednu ili više mjernih cijevi na kontroliranoj frekvenciji. Kada tekućina teče kroz njih, pokretna masa uzrokuje lagano uvijanje cijevi. Senzori na ulazu i izlazu detektiraju rezultirajući fazni pomak, a transmiter taj pomak pretvara u vrijednost masenog protoka.
Budući da se masa mjeri izravno, očitanje ostaje stabilno čak i kada se gustoća, temperatura ili viskoznost mijenjaju tijekom procesa. Većina odašiljača također emitira gustoću i temperaturu, što je dio razloga zašto je tehnologija takvačesto se opisuje kao blizu idealnom mjeraču protokaza visoko{0}}vrijedne tekućine - iako, kao što pokazuje odjeljak ograničenja, "idealno" uvelike ovisi o primjeni.

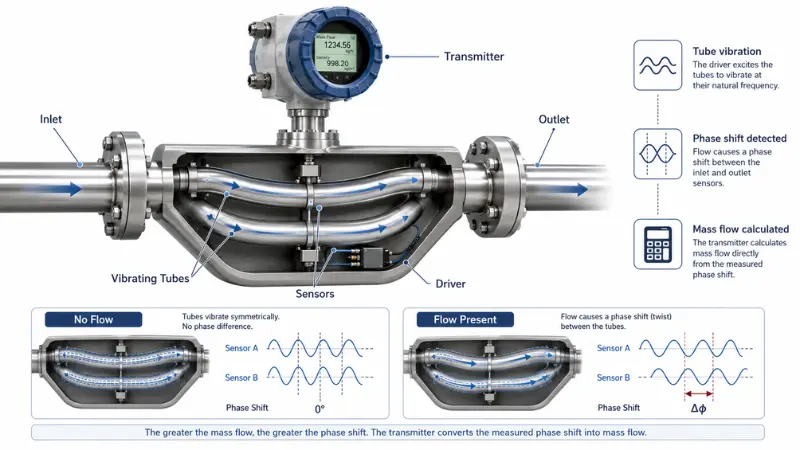

Kako radi Coriolisov mjerač protoka?
Mjerenje se odvija u pet koraka:
- Tekućina ulazi u mjernu cijev.
- Odašiljač vibrira cijev na svojoj prirodnoj frekvenciji.
- Masa koja se kreće kroz vibrirajuću cijev stvara Coriolisovu silu koja je uvija.
- Senzori detektiraju vremensku razliku ili fazni pomak između dvije točke na cijevi.
- Odašiljač izračunava maseni protok iz tog faznog pomaka, a gustoću iz rezonantne frekvencije cijevi.
Bez protoka, dva signala senzora ostaju u fazi. S protokom, cijev se uvija i signali se razdvajaju; što je veći protok mase, to je veći mjerljivi pomak. Ovo izravno mjerenje-temeljeno na geometriji je razlog zašto su Coriolisovi mjerači specificirani tamo gdje se o točnosti i ponovljivosti-ne može pregovarati. Međunarodna referenca za specifikaciju, ugradnju i kalibraciju ovih mjerača jeISO 10790, koji pokriva mjerenje masenog protoka, gustoće i volumena u jednom dokumentu.
Jedno-cijevni u odnosu na dvo-cijevni i ravni u odnosu na savijene dizajne
Geometrija senzora utječe na izvedbu, pad tlaka i cijenu, stoga vrijedi znati kompromise-:
- Dvostruko savijena-cijev (U-oblika):najčešći dizajn. Dobra osjetljivost pri niskom i umjerenom protoku, ali zavoji povećavaju pad tlaka i mogu zarobiti krutine ili plin.
- Ravna-cijev:lakše se odvode i čiste, imaju niži pad tlaka i bolje odgovaraju sanitarnim, abrazivnim ili visoko{0}}viskoznim uslugama - obično po višoj cijeni i s nešto nižom-osjetljivošću protoka.
- Jedna-cijev:izbjegava razdjelnik protoka, koji pomaže kod mulja i higijenskog čišćenja, ali može biti osjetljiviji na vanjske vibracije.
Zašto je maseni protok bolji od volumetrijskog?
Mnogi mjerači prikazuju volumen - litara po minuti ili kubičnih metara po satu - što je u redu za vodu ili opću komunalnu dužnost. Problem je u tome što se volumen mijenja kada se mijenja temperatura, tlak ili gustoća. Kilogram proizvoda, naprotiv, ostaje kilogram bez obzira na uvjete procesa.
Stabilnost je važna u:
- Doziranje kemikalija i ubrizgavanje aditiva
- Prijenos goriva i ulja
- Kontrola recepture i mješavine
- Prijenos skrbništva
- Kontrola šaržnog punjenja i koncentracije
U praksi, to je odlučujući čimbenik u šaržiranju. Ako se formulacija dozira prema volumenu, zamah od 2 stupnja koji mijenja gustoću tiho će promijeniti količinu dodanog aktivnog sastojka. Dozirajte po masi i ta greška nestaje.
Što Coriolisov mjerač protoka može mjeriti?
Primarni izlaz je maseni protok, ali jedan odašiljač obično također pruža:
- Gustoća
- Temperatura
- Volumetrijski protok, izračunat iz mase i gustoće
- Ukupni protok
- Koncentracija (na primjer stupanj Brix ili % krutine), ovisno o transmiteru
Ova više{0}}parametarska mogućnost može ukloniti zasebni denzitometar ili temperaturni element iz linije, što je jedan od konkretnijih načina na koji mjerač nadoknađuje svoju višu početnu cijenu.
Prednosti Coriolisovih mjerača protoka
- Izravno mjerenje mase.Nema zaključivanja na temelju volumena, nema kompenzacije gustoće i nema ovisnosti o pretpostavkama profila protoka.
- Visoka točnost i ponovljivost.Tipična točnost tekućine je reda veličine ±0,1–0,2 % očitanja, ovisno o modelu i izvedbi - primjene koja se može provjeriti prema sljedivim standardima u objektima kao što suNIST Fluid Metrology Group.
- Nema pokretnih dijelova na putu protoka.Nema rotora ili ležajeva za habanje, što odgovara čistom-na-mjestu i dugim-intervalima.
- Izlaz s više-parametara.Masa, gustoća, temperatura i izračunati volumen iz jednog uređaja.
- Tolerantan na promjene svojstava tekućine.Korisno kada se viskoznost ili gustoća mijenjaju od serije do serije.
Imajte na umu da dvije prodajne točke koje se često{0}}ponavljaju zaslužuju kvalifikaciju. "Minimalni zahtjevi za ravne-cijevi" općenito su istiniti - Coriolisovi mjerači mnogo manje ovise o profilu protoka nego mjerači diferencijalnog{4}}tlaka, turbina ili vrtložni mjerači -, ali određeni modeli i orijentacije još uvijek imaju pravila proizvođača, pa potvrditezahtjevi za ravno postavljanje cijeviza vašu jedinicu umjesto da pretpostavite da se nijedna ne primjenjuje.
Ograničenja Coriolisovih mjerača protoka
- Veći početni trošak.Obično su skuplji od magnetskih, turbinskih ili osnovnih mehaničkih mjerača. Za komunalne usluge niske-vrijednosti dodatna se preciznost rijetko isplati.
- Pad tlaka.Osobito savijene-cijevi mogu stvoriti značajan gubitak pri velikom protoku ili visokoj viskoznosti. Veličina prema padu tlaka, a ne prema promjeru cijevi.
- Osjetljivost na vibracije.Loša montaža ili pumpa u blizini mogu poremetiti signal.
- Dvo{0}}fazni tok.Uvučeni plin, kavitacija i bljeskanje smanjuju točnost ili uzrokuju ispadanje. Mjerač očekuje punu, stabilnu cijev.
- Veličina i težina.Vodovi velikih veličina postaju teški i trebaju pravu potporu cijevi.
- Plin niske-gustoće.Usluga plina je moguća, ali zahtijeva odgovarajući tlak i plinomjer; tanak, nisko{1}}plin je najteži slučaj.
Kada odabrati Coriolisov mjerač protoka -, a kada ne?
Većina pogrešaka pri odabiru dolazi od primjene mjerača refleksom. Koristite ova dva kratka popisa kao prvi filter.
Odaberite Coriolisov mjerač protoka kada:
- Potrebna vam je masa ili prava gustoća, a ne samo volumen (doziranje, miješanje, skrbnički prijenos).
- Gustoća ili viskoznost tekućine se mijenja i ne možete tolerirati rezultirajuću volumetrijsku pogrešku.
- Tekućina je ne{0}}vodljiva - ulja, goriva, otapala - što isključuje magnetske mjerače.
- Točnost i ponovljivost vrijede više od najniže cijene instalacije.
Izbjegavajte to ili pažljivije potražite alternative kada:
Trebate samo naznačiti ili ukupno čistu vodu, gdje amagnetski mjerač protokaili an
ultrazvučni mjerač protokaje jeftiniji i adekvatan.
- Tekućina je para - avrtložni mjerač protokatamo je normalan izbor.
- Cjevovod stalno nosi uvučeni plin ili je djelomično pun i ne možete ga popraviti.
- Dopušteni pad tlaka je mali i jedini mjerač koji odgovara proračunu je premali.

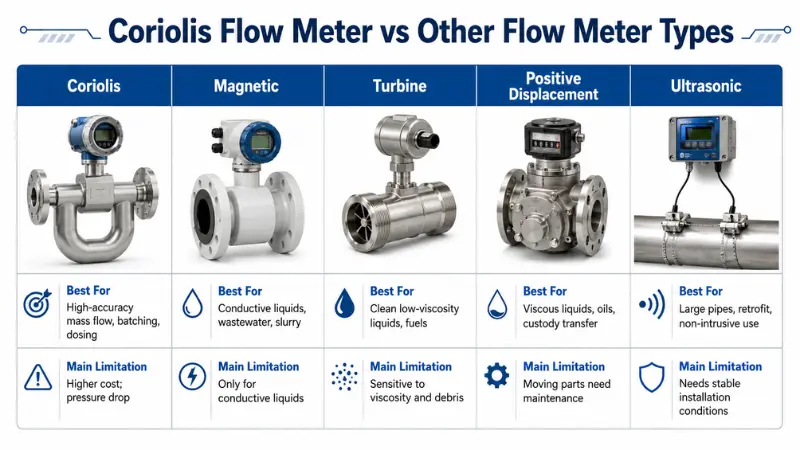

Coriolis u odnosu na druge vrste mjerača protoka
Tablica daje brzu orijentaciju; bilješke ispod njega objašnjavaju stvarnu odluku.
| Vrsta mjerača protoka | Najbolje za | Glavno ograničenje |
|---|---|---|
| Coriolis | Točna masa, gustoća, visoko{0}}vrijedne ili promjenjive tekućine | Veći trošak, mogući pad tlaka |
| Magnetski | Vodljive tekućine: voda, otpadna voda, mnoge kemikalije | Ne može mjeriti ne{0}}vodljive tekućine ili plinove |
| Turbina | Čiste tekućine i plinovi niske-viskoznosti | Pokretni dijelovi; osjetljiv na viskoznost i profil protoka |
| Pozitivni pomak | Viskozne tekućine, mehaničko totaliziranje | Pokretni dijelovi; više održavanja |
| Toplinska masa | Nisko{0}}maseni protok plina | Tekućine i promjenjivi sastav plina su problematični |
| Ultrazvučni | Mjerenje ne{0}}nametljivih ili velikih-cijevi | Točnost ovisi o tekućini i uvjetima instalacije |
Coriolis u odnosu na magnetski mjerač protoka: Što odabrati?
Magnetski mjerač protoka isplativa je zadana za-vodljive tekućine kao što su voda i mnoge kemikalije-na bazi vode, ali ne može očitati ulja, goriva ili većinu otapala i ne daje gustoću. Odaberite Coriolis kada tekućina nije-vodljiva ili kada trebate masu i gustoću zajedno; odaberite magnetski kada tekućina provodi i ima dovoljan volumen.
Coriolis vs turbinski mjerač protoka
A turbinski mjerač protokaje ekonomičan i precizan na čistim tekućinama niske-viskoznosti, ali njegov se rotor troši i očitavanje se mijenja kako se viskoznost mijenja. Coriolis se ništa ne okreće na putanji toka i održava točnost dok se svojstva mijenjaju, što je razlog zbog kojeg obično pobjeđuje na uslugama promjenjive ili visoke-vrijednosti.
Coriolis u odnosu na mjerač protoka s pozitivnim pomakom
Mjerači pomaka kao što suovalni{0}}zupčanicidobro mjeriti viskozne tekućine odvajajući ih u poznate volumene, a viskoznost im zapravo pomaže u brtvljenju. Njihova slabost je mehaničko trošenje i održavanje. Coriolis također radi s viskoznim tekućinama, ali morate pažljivo provjeriti pad tlaka - vidi
kako viskoznost tekućine utječe na mjerenje protoka- jer gubitak brzo raste kako viskoznost raste.
Coriolis nasuprot toplinskom mjeraču masenog protoka
Oba izvješćuju o masi, ali nisu međusobno zamjenjivi. Atermički mjerač masenog protokazaključuje o protoku mase plina iz prijenosa topline i dobro je prikladan za plinove s niskim{0}}tlakom kao što su zrak ili dušik, gdje je obično jeftiniji. Njegova točnost ovisi o stabilnom sastavu plina i nije namijenjen za tekućine. Coriolis izravno mjeri masu za tekućine i plinove i na njega ne utječe sastav, ali košta više i treba mu odgovarajući tlak za rad s plinom. Ukratko: toplinska masa za rutinski maseni protok plina, Coriolis kada također trebate gustoću, tekući servis ili veću točnost.
Kako odrediti veličinu i odabrati Coriolisov mjerač protoka?
Određivanje veličine ovisi o uvjetima procesa, a ne o veličini cijevi. Prođite redom kroz donje točke; opća načelaodabir pravog mjerača protoka za vaš procesprimijenite i ovdje.
Najprije definirajte svojstva tekućine
Navedite je li tekućina, plin ili kaša, zatim njegovu gustoću, viskoznost, korozivnost, sadržaj krutih tvari i sav uvučeni plin. Ovo odlučuje o vlažnim materijalima, dizajnu cijevi i je li Coriolis uopće prikladan. Ako tekućina nosi uvučeni plin, zamolite dobavljača da provjeri performanse dvije-faze prije nego što krenete dalje.
Potvrdite raspon protoka
Zabilježite minimalni, normalni i maksimalni protok. Mjerač bi trebao raditi udobno unutar specificiranog raspona, s normalnim protokom blizu sredine. Uobičajena pogreška pri dimenzioniranju je usklađivanje mjerača s promjerom cijevi: predimenzioniran Coriolisov mjerač gubi točnost pri niskom protoku, što je upravo ono gdje funkcioniraju šarže i doziranje.
Dimenzioniranje Coriolisovog mjerača protoka: raspon protoka, pad tlaka i viskoznost
Pad tlaka je parametar koji se najčešće zanemaruje. Premalen metar guši liniju; prevelik mjerač slabije radi pri niskom protoku. Budući da gubitak naglo raste s viskoznošću, zamolite dobavljača da izračuna pad tlaka koristeći vašu stvarnu tekućinu, viskoznost, gustoću i cijeli raspon protoka - bez vode na nominalnoj točki. Za viskoznu uslugu, ravna-dizajn cijevi obično održava gubitak pod kontrolom.
Provjerite tlak, temperaturu i materijale
Potvrdite da je mjerač ocijenjen za normalan i povišen tlak i temperaturu, uključujući CIP/SIP cikluse. Uskladite vlažne materijale s kemijskim sastavom: nehrđajući 316L za opću primjenu, Hastelloy ili više legure za agresivne medije i sanitarna površinska obrada s higijenskim priključcima za hranu i farmaciju.
Uskladite izlaz s vašim sustavom upravljanja
Uobičajene opcije su 4–20 mA, puls ili frekvencija, HART, Modbus, PROFIBUS i Foundation Fieldbus. Odaberite ono što vaš PLC ili DCS već govori umjesto dodavanja pristupnika kasnije.
Obradite podatke za pripremu prije nego što zatražite ponudu
Dobavljači mogu odrediti točnu veličinu samo sa stvarnim brojevima. Imati ovo spremno pretvara nejasan upit u čvrstu preporuku i izbjegava drugi krug pitanja.
| Podatkovna točka | Zašto je to važno |
|---|---|
| Ime i stanje tekućine | Određuje materijale i izvedivost |
| Gustoća i viskoznost (na radnoj temperaturi) | Pokreće dimenzioniranje i pad tlaka |
| Min / normalan / maksimalni protok | Postavlja raspon mjerača |
| Radni i maksimalni tlak | Postavlja nazivni tlak i izvedivost plina |
| Radna i maksimalna temperatura | Utječe na točnost i materijale |
| Sadržaj čvrstih tvari ili plinova | Označava dvo{0}}fazni i rizik od abrazije |
| Dopušteni pad tlaka | Sprječava premali mjerač |
| Veličina linije i vrsta veze | Definira pristajanje i ugradnju |
| Izlaz / protokol i klasifikacija područja | Postavlja odašiljač i certifikaciju |
Što utječe na točnost Coriolisovog mjerača protoka?
Coriolisov metar je precizan, ali nekoliko čimbenika-stvarnog svijeta odlučuje hoćete li dosegnuti njegovu nominalnu vrijednost:
- Nulta stabilnost.Netočna ili pomaknuta nula je najčešći izvor pogreške pri niskom protoku. Postavite mjerač na nulu u uvjetima procesa, pun i bez stvarnog protoka.
- Dvo{0}}fazni tok.Mjehurići plina ublažavaju odziv cijevi i mogu uzrokovati velike, nestalne pogreške.
- Vanjske vibracije.Rezonancija blizu pogonske frekvencije je najgori slučaj; važna je dobra podrška i lokacija.
- Promjene temperature i tlaka.Oba malo mijenjaju krutost cijevi; kvalitetni mjerači kompenziraju, ali ekstremne ljuljačke još uvijek dodaju nesigurnost.
Gdje se mora dokazati točnost - za naplatu ili zapise o kvaliteti - periodičnokalibracija mjerača protokau odnosu na sljedivu referencu je ono što čini broj branjivim.

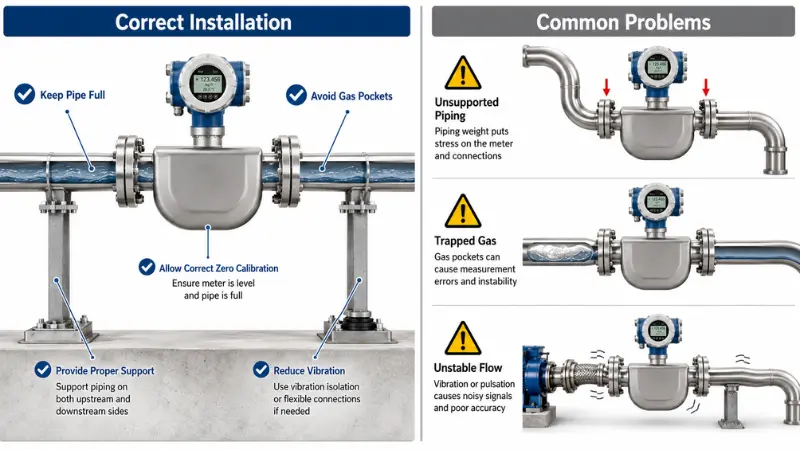

Zahtjevi za instalaciju i najbolji postupci
Uvijek slijedite priručnik proizvođača, ali ovi postupci vrijede za gotovo svaku instalaciju. Prođite kroz njih kao pred-kontrolni popis za instalaciju:
- Držite mjerač punim.Postavite ga na mjesto gdje cijevi ostaju poplavljene - za tekućine, niska točka ili okomito prema gore-krak protoka pomaže; izbjegavajte visoke točke gdje se skuplja plin.
- Spriječite bljeskanje i kavitaciju.Održavajte dovoljan protutlak i postavite mjerač na ispusnu stranu pumpe, a ne na usisnu stranu gdje tlak pada.
- Poduprite cijev.Nosite naprezanje cijevi na namjenskim nosačima, nikada na tijelu mjerača, osobito kod većih veličina.
- Izolirajte vibracije.Držite mjerač podalje od jakih izvora vibracija i izbjegavajte kruto spajanje dvaju mjerača na istom nepodržanom putu.
- Nula ispravno.Potvrdite da zatvoreni nizvodni ventil ne curi tijekom postavljanja na nulu - ventil koji curi je klasični uzrok loše nulte vrijednosti.
- Plan čišćenja.Za tekućine za premazivanje, kristaliziranje ili uklanjanje kamenca odaberite dizajn s mogućnošću pražnjenja i rutinu čišćenja koja odgovara i tekućini i geometriji cijevi.
Rješavanje uobičajenih problema s Coriolisovim mjeračem protoka
- Nestabilno ili šumno očitavanje:obično uvučeni plin ili vibracije. Provjerite postoji li dvo-fazni protok i pregledajte nosače prije nego posumnjate u mjerač.
- Protok različit od nule i nikakav-protok:pomak nule ili izolacijski ventil koji curi. Ponovo-postavite na nulu pod ispravnim uvjetima.
- Čitanje glasi nisko:djelomična cijev, premaz unutar cijevi ili premali mjerač na dnu svog raspona.
- Gustoća izgleda pogrešno:često uvlačenje plina ili cijev koja nije potpuno namočena, a ne prava promjena gustoće.
Uzorak koji treba zapamtiti: većina "greški mjerača" su problemi s procesom ili instalacijom. Potvrdite punu cijev, stabilan protok i zvučnu podršku prije vraćanja hardvera.
Primjeri primjene po djelatnostima
- Kemikalije:doziranje-aditiva temeljeno na masi gdje gustoća varira s temperaturom šarže, pa bi volumetrijsko mjerenje odstupalo.
- Nafta i plin:prijenos goriva i sirove nafte, gdje API MPMS Poglavlje 5.6 navodi kako Coriolisovi mjerači postižuskrbništvo-točnost prijenosa za tekuće ugljikovodike.
- Hrana i piće:sanitarno doziranje sirupa i koncentrata, koristeći ravne-cijevne higijenske dizajne za čišćenje-na-mjestu.
- Farmaceutika:doziranje visoke-čistoće gdje su potrebni ponovljivost i dokumentirani trag kalibracije.
FAQ
P: Koliko je precizan Coriolisov mjerač protoka?
O: Za tekućine, tipična točnost je oko ±0,1–0,2 % očitanja, ovisno o modelu, brzini protoka i uvjetima. Preciznost je najveća u sredini raspona i opada blizu niskog-kraja protoka i ispod dvo-faznog protoka.
P: Što uzrokuje pomak nule u Coriolisovom mjeraču protoka?
O: Promjene temperature i tlaka, mehanički stres na tijelu mjerača i loša izvorna nula. Česti krivac je nuliranje dok nizvodni ventil curi, što mjerač bilježi kao stvarni protok.
P: Može li Coriolisov mjerač protoka mjeriti gnojnicu?
O: Mnogi mogu, posebno jedno-cijevni ili ravni-cijevni dizajni otporni na začepljenje. Abrazija i uvučeni plin su ograničenja, tako da bi dobavljač trebao potvrditi prikladnost za vaš sadržaj krutih tvari.
P: Koja je razlika između Coriolisovog i toplinskog masenog mjerača protoka?
O: Coriolis mjeri masu izravno iz uvijene cijevi i radi za tekućine i plinove; toplinska masa na temelju prijenosa topline zaključuje o protoku mase plina i najbolja je za plin niskog{0}}tlaka stabilnog sastava. Coriolis je točniji i svestraniji; toplinska masa je obično jeftinija za rutinski rad na plin.
P: Kako dimenzionirati Coriolisov mjerač protoka?
O: Veličina prema rasponu protoka i dopuštenom padu tlaka koristeći stvarnu viskoznost i gustoću tekućine, a ne prema promjeru cijevi. Ciljajte na normalan protok blizu srednjeg-raspona i neka dobavljač izračuna pad tlaka za vaš najgori slučaj.
P: Treba li Coriolisov mjerač protoka ravnu cijev?
O: Potrebno mu je daleko manje od većine tehnologija jer se ne oslanja na profil protoka, ali određeni modeli još uvijek imaju pravila za instalaciju. Slijedite priručnik proizvođača radije nego da pretpostavljate da ništa ne vrijedi.
P: Je li Coriolisov mjerač protoka prikladan za viskozne tekućine?
O: Da, ali pad tlaka raste s viskoznošću, pa je dimenzioniranje kritično i često je poželjniji dizajn ravne-cijevi. Potvrdite gubitak pri maksimalnoj viskoznosti prije naručivanja.
Zaključak
Coriolisov mjerač protoka je najjači izbor kada proces treba izravnu masu, pravu gustoću ili stabilnu točnost jer se svojstva tekućine mijenjaju - i loš izbor kada bi jednostavno volumetrijsko pokazivanje čiste vode bilo dovoljno. Odlučite s osnovama: svojstvima tekućine, rasponom protoka, tlakom i temperaturom, dopuštenim padom tlaka, materijalima, učinkom i uvjetima ugradnje.
Jedina najbolja stvar koju možete učiniti prije kupnje je pripremiti podatke o procesu. S potpunim informacijama o tekućini i radu pri ruci, možetepošaljite svoje podatke na pregled veličinei nabavite mjerač koji radi u stvarnoj službi, a ne samo na podatkovnoj tablici.
