Kako kalibrirati mjerač protoka: metode i postupak

Kao dobavljač mjerača protoka, pitanja koja najčešće čujemo nakon isporuke nisu o ožičenju ili instalaciji - već o povjerenju. Očitava li brojilo ispravno? Kako ćemo to dokazati? A kad brojka na zaslonu počne pomicati, je li kriv mjerač ili je nešto u procesu? Kalibracija je način na koji odgovarate na sva tri.

Ovaj vodič objašnjava kako kalibrirati mjerač protoka na način na koji se to radi u stvarnim postrojenjima i na stvarnim cjevovodima: odabirom metode koja odgovara situaciji, izvođenjem ponovljivog postupka, računskom pogreškom, postavljanjem tolerancije koju možete obraniti i vođenjem zapisa koji se mogu održati u reviziji. Tamo gdje to pomaže, dodali smo bilješke na terenu - male detalje koji odvajaju čistu kalibraciju od one koja dovodi u zabludu.

Što kalibracija mjerača protoka zapravo znači

Kalibracija mjerača protoka je postupak usporedbe očitanja mjerača s pouzdanim referentnim standardom kako bi se saznalo koliko točno mjeri u svom radnom rasponu. Ta usporedba nešto znači samo ako je referenca vjerodostojnija od mjerača koji se testira - točka na koju se vraćamo u nastavku.

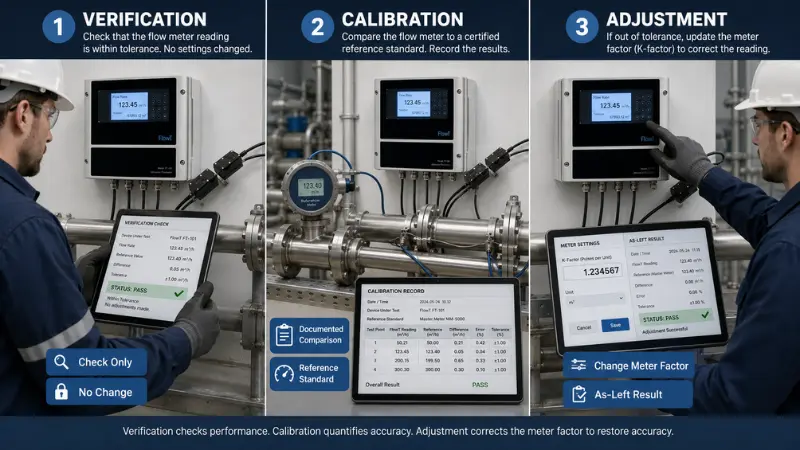

Tri se riječi koriste naizmjenično na podu biljke, ali one opisuju različite radnje:

• Provjeraje provjera: nalazi li se brojilo još uvijek unutar dopuštene tolerancije? Ništa se nije promijenilo.
• Kalibriranjeje dokumentirana usporedba s referentnim standardom, zabilježena bez obzira na to prolazi li mjerač ili ne.
• Podešavanjemijenja faktor mjerača, faktor K-, skaliranje izlaza ili postavku odašiljača tako da se očitanje podudara s referencom.

U praksi, mnogi timovi prvo provjeravaju i samo kalibriraju i podešavaju ako mjerač zakaže - niz koji detaljnije pokrivamo u našoj bilješci o razlici izmeđukalibracija, verifikacija i validacija. Tretiranje sve tri kao jednog koraka čest je izvor zbunjujućih zapisa.

Kada biste trebali kalibrirati mjerač protoka?

Niti jedan interval ne odgovara svakom metru. Pravi raspored ovisi o vrsti mjerača, riziku procesa, točnosti koja vam je zapravo potrebna, stanju tekućine, regulatornim zahtjevima i povijesti pomaka te specifične oznake.

Kalibrirajte - ili barem potvrdite - kada:

• Očitavanja više ne odgovaraju onome što bi proces trebao raditi
• Kvaliteta proizvoda ili rezultati skupljanja postaju nedosljedni
• Upotreba materijala se mijenja bez objašnjenja procesa
• Brojilo je upravo instalirano, premješteno ili popravljeno
• Promijenili su se tekućina, temperatura, tlak ili radni raspon
• Mjerač je primijetio vibracije, koroziju, naslage ili mehaničko trošenje
• Prethodni zapisi pokazuju da se pomak s vremenom povećava
• Mjerač ima kritičnu ulogu u pogledu sigurnosti, kvalitete ili naplate

Za ne-kritične usluge često je dovoljna periodična provjera između potpunih kalibracija. Za mjerače koji su povezani sa sigurnošću, kvalitetom proizvoda ili naplatom, dokumentirani program kalibracije je sigurniji izbor. Jedno upozorenje: "postavite interval kalibracije" nije isto što i "odaberite broj". Obranjivi interval izgrađen je na temelju rizika procesa, prošlih rezultata i preporuke proizvođača - a ne navike.

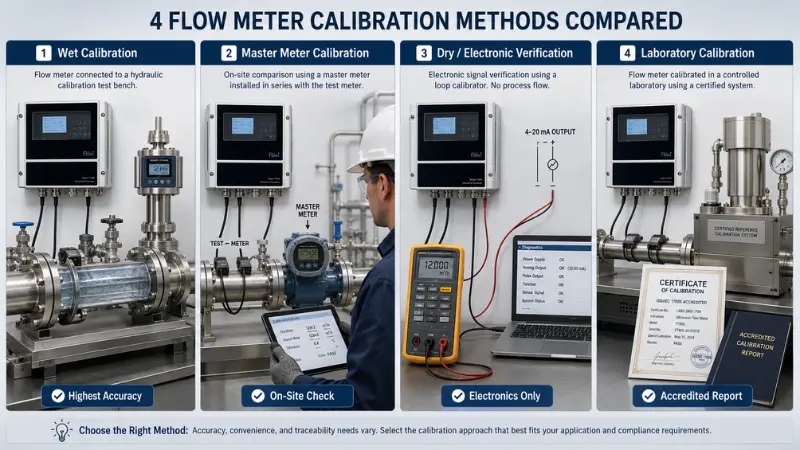

Kako odabrati metodu kalibracije mjerača protoka

Najbolja metoda kalibracije svodi se na tri praktična pitanja: koliko točan mora biti rezultat, može li se mjerač ukloniti s linije i može li se proces zaustaviti. Četiri pristupa u nastavku različito odgovaraju na ta pitanja.

Mokra kalibracija

Mokra kalibracija testira mjerač sa stvarnim protokom tekućine ili plina, uspoređujući ga s poznatom referencom kao što je gravimetrijski sustav (-spremnik za vaganje), volumetrijski uređaj za ispitivanje ili kalibrirani standard protoka. Budući da mjeri mjerač pod stvarnim uvjetima protoka, to je obično najsmislenija metoda kada je točnost važna. Kompromis-jesu troškovi i smetnje: to često znači uklanjanje mjerača ili njegovo slanje u postrojenje za kalibraciju.

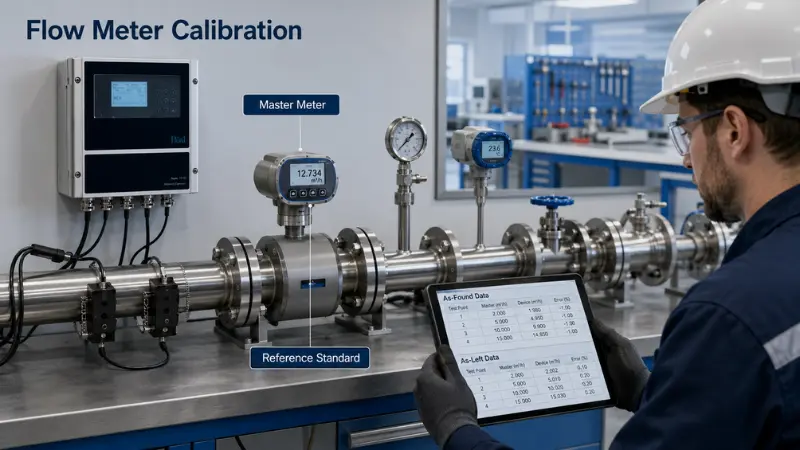

Glavna kalibracija mjerača

Kalibracija glavnog mjerača postavlja referentni mjerač visoke{0}}točnosti u seriju s mjeračem koji se testira, tako da isti protok prolazi kroz oba i očitanja se uspoređuju. Praktičan je na licu mjesta i ograničava vrijeme zastoja, ali rezultat je dobar onoliko koliko je dobar onoliko dobar koliko je točnost, stanje, ugradnja i sljedivost glavnog mjerača. Prolazimo kroz ovo u našem vodiču zakalibriranje mjerača protoka prema glavnom mjeraču.

Suha kalibracija i elektronička verifikacija

Suha kalibracija provjerava elektroniku, izlazni signal, skaliranje odašiljača i simulirani odziv bez ikakvog protoka. Brz je i istinski koristan za rješavanje problema s transmiterom, ali ne može dokazati da su senzorski element, stanje cijevi ili profil protoka ispravni.Bilješka na terenu:mjerač može proći suhi test i još uvijek ozbiljno pokvariti u radu, stoga tretirajte suhu kalibraciju kao provjeru elektronike, a ne kao zamjenu-za kalibraciju protoka kada je točnost kritična.

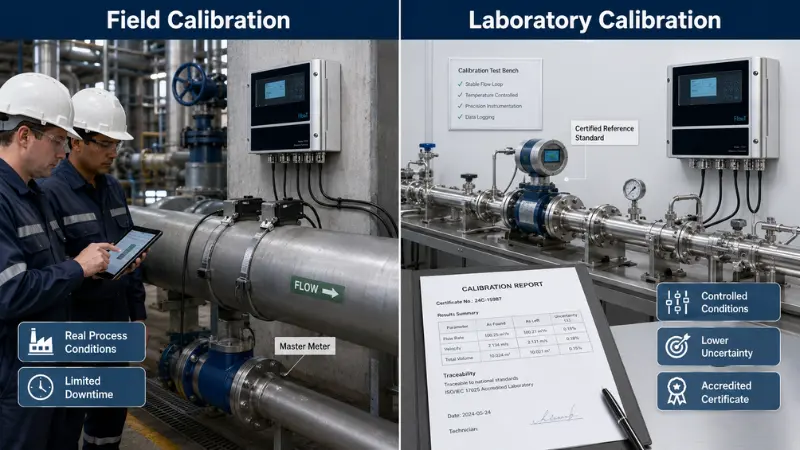

Kalibracija na terenu naspram laboratorijske kalibracije

Terenska kalibracija provjerava mjerač gdje se nalazi, pod stvarnim uvjetima procesa - pravi poziv za velike cjevovode, komunalije i vodove koji se ne mogu rastaviti. Laboratorijska kalibracija daje strožu kontrolu, manju nesigurnost i formalnu dokumentaciju, što je ono što je obično potrebno za kritične aplikacije za prijenos kvalitete, sigurnosti i skrbništva-. Odgovaraju na različita pitanja: laboratorij vam govori kako mjerač radi u idealnim uvjetima, teren vam govori kako radi instaliran. Nijedno nije automatski "bolje".

Koju biste metodu kalibracije trebali koristiti?

Ova tablica sažima kako se četiri metode uspoređuju s faktorima koji obično pokreću odluku.

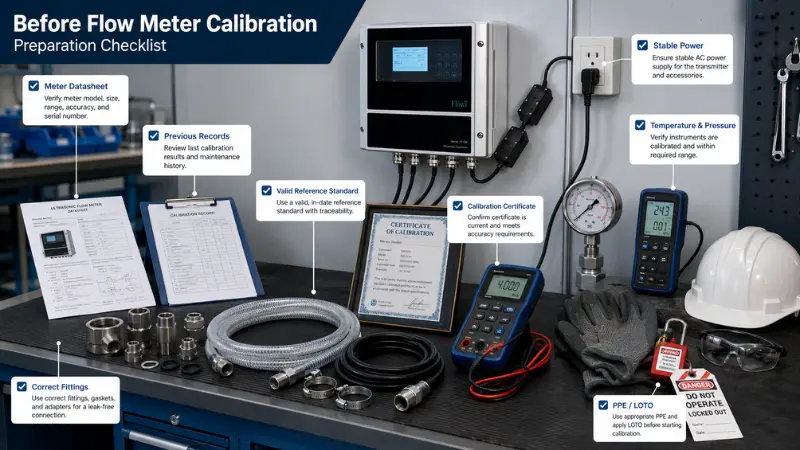

Što vam je potrebno prije kalibracije

Žurba s postavljanjem jedan je od najčešćih uzroka kalibracije koja izgleda kao greška mjerača, ali nije. Prije nego počnete, prikupite mjerač, proces, referencu i papirologiju.

• Priručnik za mjerenje protoka i podatkovna tablica
• Prethodni zapisi kalibracije
• Broj oznake mjerača, serijski broj, veličina i raspon
• Podaci o procesnoj tekućini
• Normalni radni raspon protoka
• Potrebna tolerancija ili kriterij prihvatljivosti
• Referentni etalon ili glavni mjerač s važećim certifikatom o umjeravanju
• List za snimanje podataka ili digitalni zapisivač
• Ispravne priključke, crijeva, brtve i adaptere
• Potrebna OZO i postupak zaključavanja/označavanja
• Stabilno napajanje i alati za mjerenje signala
• Mjerenje temperature i tlaka, ako je potrebna kompenzacija

Zatim provjerite instalaciju. Mjerač montiran preblizu koljena, ventila, pumpi ili reduktora ima iskrivljen profil protoka i očitat će loše bez obzira koliko dobar bio. Potvrditezahtjevi za uzvodne i nizvodne ravne-cijeviprije nego što pročitate ijednu točku.

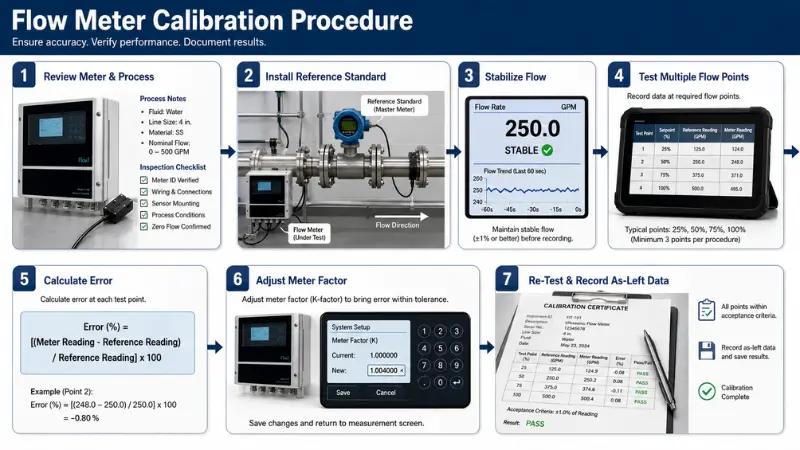

Postupak kalibracije mjerača protoka: korak po korak

Pojedinosti se razlikuju ovisno o vrsti mjerača i metodi, ali ovaj okvir vrijedi za većinu industrijskih radova. Ako želite sažetu verziju za međuspremnik, našnajbolje prakse za kalibraciju mjerača protokapokrivaju isto područje u obliku kontrolne liste.

Korak 1: Pregledajte mjerač i uvjete procesa

Potvrdite vrstu mjerača, raspon mjerenja, izlazni signal, procesnu tekućinu, veličinu voda i normalne radne uvjete. Zatim pregledajte mjerač zbog očitih grešaka koje uništavaju kalibraciju prije nego što započne: oštećeno ožičenje, labavo uzemljenje, korozija, premaz ili naslage, mjehurići zraka u tekućini, blokirani impulsni vodovi, istrošeni pokretni dijelovi ili netočne postavke dometa odašiljača.

Nemojte još ništa podešavati. Vama trebakako-je pronađenopodaci - kako je mjerač radio prije bilo kakve korekcije - da biste kasnije razumjeli pomak i procesni rizik.

Korak 2: Ispravno instalirajte referentni standard

Instalirajte glavni mjerač, ispitivač ili referentni standard prema njegovim uputama. Ako koristite glavni mjerač, postavite ga u seriju s mjeračem koji se testira tako da oba uređaja vide potpuno isti protok. Obratite pozornost na smjer protoka, poravnanje cijevi, punu cijev, zahtjeve ravno-hoda, curenja, zračne džepove, uzemljenje te stabilnost temperature i tlaka.

Loše instalirana referenca učinit će da savršeno dobro mjerač izgleda pokvareno. U servisu na terenu, više "neuspjelih" kalibracija dolazi do referentnih postavki ili uvjeta procesa nego do istinski neispravnog mjerača.

Korak 3: Stabilizirajte protok

Pustite sustav da radi dok protok ne postane stabilan i izbjegavajte očitavanje odmah nakon otvaranja ventila ili pokretanja pumpe. Stabilan protok smanjuje slučajnu pogrešku. Ako očitanje nastavi varirati, ili zabilježite dovoljno uzoraka da biste dobili pouzdan prosjek ili - bolje - saznajte zašto je nestabilno prije nastavka.

Korak 4: Testirajte više točaka protoka

Nemojte kalibrirati pri jednoj stopi protoka osim ako aplikacija stvarno radi u vrlo uskom pojasu. U svakoj točki: postavite brzinu protoka, pustite da se očitanje stabilizira, zabilježite referentno očitanje, zabilježite očitanje mjerača i ponovite za potvrdu ponovljivosti. Zabilježite početna očitanja kaokako-je pronađenopodaci.

Korak 5: Izračunajte pogrešku

U svakoj točki usporedite očitanje mjerača s referentnim. Jednostavna formula pogreške je:

Pogreška (%)=[(Očitanje mjerača − Referentno očitanje) / Referentno očitanje] × 100

Na primjer, uz referentnu vrijednost od 100,0 L/min i očitanje mjerača od 102,0 L/min, pogreška je [(102,0 − 100,0) / 100,0] × 100=2.0%. U tom trenutku mjerač očitava 2,0% visoko.

Korak 6: Podesite faktor mjerača ili K-faktor

Ako je mjerač izvan tolerancije i podešavanje je dopušteno, ažurirajte faktor mjerača, K-faktor, skaliranje odašiljača ili izlaznu konfiguraciju prema uputama proizvođača. Koristite podatke kalibracije, a ne nagađanja, i zapamtite da regulirani ili kritični sustavi mogu zahtijevati kvalificirano osoblje za uvođenje promjena.

Ako pogreška nije dosljedna u cijelom rasponu, nemojte forsirati jednu ispravku. Pogreška koja se mijenja s protokom obično ukazuje na instalacijski, mehanički, elektronički ili procesni problem koji samo podešavanje neće riješiti.

Korak 7: Ponovno -testirajte i zabilježite kao-ostavljene podatke

Nakon podešavanja ponovite ispitne točke i zabilježite konačna očitanja kaokao -lijevopodaci. Zapis -lijevo dokazuje je li ispravak uspio. Ako mjerač i dalje ne radi, dokumentirajte to i istražite prije nego što ga vratite u rad.

Kako odabrati ispitne točke kalibracije?

"Test pri niskom, srednjem i velikom protoku" dobra je polazna točka, ali nije dovoljno specifičan sam po sebi. Dva praktična pristupa dobro funkcioniraju:

• Fiksni postoci raspona- obično 25%, 50%, 75% i 100% raspona mjerača, što ravnomjerno raspoređuje točke i otkriva ne-linearnost.
• Operativni-ponderiranje opsega- ako se mjerač normalno kreće između, recimo, 30% i 70% raspona, koncentrirajte točke preko tog pojasa umjesto da tražite pune{3}}brojeve skale koje proces nikada ne dosegne.

•

Ponovite barem ključne točke kako biste potvrdili ponovljivost; mjerač koji daje drugačiji odgovor u drugom prolazu ima problem koji će prosjek sakriti. Koliko bodova trebate i gdje, također ovisi očimbenici koji utječu na točnost mjerenjaza tu konkretnu tehnologiju.

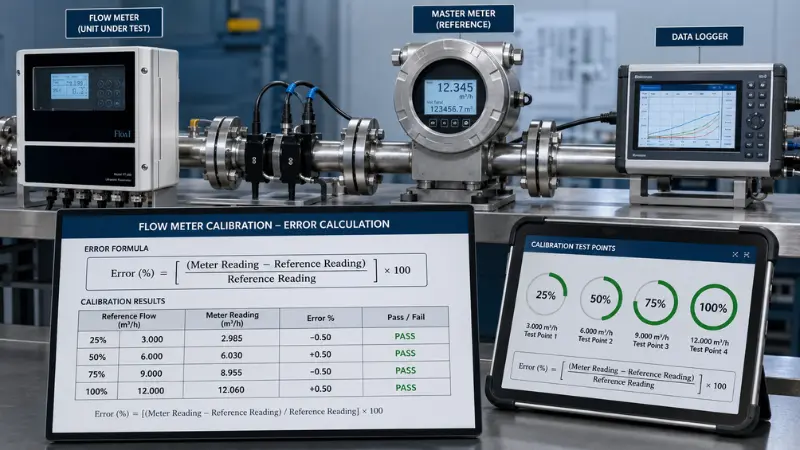

Kako izračunati pogrešku kalibracije mjerača protoka

Najčešći izračun je postotna pogreška:

Pogreška (%)=[(Naznačeni protok − referentni protok) / referentni protok] × 100

Rezultat također možete izraziti kao faktor korekcije:

Faktor korekcije=Referentni protok / Indicirani protok

Na primjer, s indiciranim protokom od 98,0 L/min u odnosu na referentnu vrijednost od 100,0 L/min, faktor korekcije je 100,0 / 98.0=1.0204. Mjerilo očitava niske vrijednosti i potrebna mu je korekcija ako pogreška premašuje dopuštenu toleranciju. Primijenite korekciju na način na koji to određeni mjerač očekuje: neki koriste faktor K-, neki faktor mjerača, a neki zahtijevaju promjenu raspona odašiljača ili digitalnih parametara.

Što je prihvatljiva pogreška kalibracije mjerača protoka?

Ne postoji univerzalni broj prošao/nije prošao. Prihvatljiva pogreška - tolerancija - postavljena je prema onome što je od ovoga najstrože za vašu aplikaciju:

• Zahtjevi procesa (koliko pogrešaka aplikacija može apsorbirati)
• Vaš sustav kvalitete ili ugovor s kupcem
• Objavljena specifikacija točnosti mjerača
• Regulatorna ili zakonska-metrološka ograničenja

Za mjerenje komercijalnog i skrbni-prijenosa, ta zadnja ograničenja nisu predmet pregovora. U Sjedinjenim Državama, na primjer, dopuštena odstupanja za mjerne uređaje koji se koriste u trgovini - uključujući tekućine-mjerne uređaje i mjerače masenog protoka - definirana su uNIST priručnik 44, a slična zakonska-mjeriteljska pravila vrijede i u drugim zemljama. Odabir tolerancije samo zato što podatkovna tablica pokazuje određenu točnost uobičajena je pogreška; aplikacija odlučuje što je prihvatljivo, a ne brošura.

Jedno načelo podupire sve ovo: referenca mora biti značajno preciznija od mjerača koji se testira. Široko korišten cilj je omjer ispitne nesigurnosti od oko 4:1, što znači da je referentna nesigurnost otprilike četvrtina tolerancije prema kojoj provjeravate.

Referentni standardi, sljedivost i nesigurnost

Rezultat kalibracije vjerodostojan je onoliko koliko je vjerodostojan standard koji stoji iza njega. Tri stvari čine referentni standard branjivim:

• Sljedivost- neprekinuti lanac usporedbi koji povezuje vašu referencu s nacionalnim ili međunarodnim standardom. Načelo je navedeno uPolitika NIST-a o mjeriteljskoj sljedivosti.
• Važeći status kalibracije- referenca nosi vlastiti-certifikat s datumom, a ne istekli.
• Navedena nesigurnost- svaki korak u lancu ima poznatu nesigurnost, a ta nesigurnost mora biti dovoljno mala da bi usporedba imala smisla.

Zbog toga su za formalni rad laboratoriji ovlašteni zaISO/IEC 17025su mjerilo: akreditacija je neovisni dokaz da su metode, oprema i sljedivost laboratorija ispravni. Međutim, sljedivost sama po sebi ne jamči prikladnost za svrhu - nesigurnost i dalje mora odgovarati mjerenju koje provodite.

Savjeti za kalibraciju prema vrsti mjerača protoka

Različite tehnologije kvare na različite načine, tako da dobar plan kalibracije počinje s vrstom mjerača - i szaštosvaki faktor je važan, a ne samo ono što treba provjeriti.

Elektromagnetski (magnetski) mjerači protoka

Magmetar mjeri napon koji stvara vodljiva tekućina dok se kreće kroz magnetsko polje, tako da mu je potrebna vodljiva tekućina i potpuno puna cijev da proizvede valjani signal. Premaz na elektrodama ih izolira i pomiče očitanje; loše uzemljenje dopušta zalutalom naponu da preplavi mali mjerni signal; prazna ili djelomično puna cijev u potpunosti prekida mjerenje. Prije kalibracije, potvrdite uzemljenje, stanje elektroda i košuljice te punu cijev - naša napomena ozašto je uzemljenje važno za elektromagnetski mjerač protokaobjašnjava mehanizam.

Coriolisovi mjerači protoka

Coriolisovi mjerači mjere pravi maseni protokod sićušnog zaokreta koji tekućina izaziva u vibrirajućoj cijevi, što ih čini vrlo preciznima, ali i osjetljivima na sve što remeti tu vibraciju. Vanjske vibracije, naprezanje cijevi koje se prenosi u senzor i dvo-fazni (plin-u-tekućini) kvari signal, a netočna nula odbacuje svako očitanje. Prije kalibracije provjerite postoje li te poteškoće i postavite mjerač na nulu pod uvjetima bez-protoka koje je naveo proizvođač.

Turbinski mjerači protoka

Turbinski mjerač broji rotaciju rotora, tako da sve što promijeni koliko se rotor slobodno okreće mijenja očitanje. Istrošeni ležajevi, krhotine i oštećeni rotor dodaju trenje ili neravnotežu, a budući da otpor ležaja varira s tekućinom,promjene u viskoznosti pomiču cijelu krivulju odgovora- upravo je to razlog zašto turbinski mjerač može proći na jednoj točki protoka, a opet pokvariti u cijelom rasponu. Prije testiranja provjerite rotor i ležajeve i potvrdite da tekućina odgovara nazivnoj vrijednosti mjerača.

Ultrazvučni mjerači protoka

Ultrazvučno mjeri vrijeme signala koji prolaze kroz tekućinu, tako da snaga signala i točni parametri cijevi pokreću rezultat. Sa stezaljkom-na modelima, spajanje sonde je kritično: zračni raspor ili pogrešan gel slabi signal, pa čak i mala promjena usredstvo za spajanje može pomaknuti izmjerenu točnost. Prije kalibracije provjerite razmak sonde, spojnicu, materijal cijevi, debljinu stjenke i je li cijev puna.

Mjerači protoka diferencijalnog tlaka

DP mjerač protoka zaključuje o protoku prema padu tlaka preko primarnog elementa, tako da pogreške obično dolaze sa strane tlaka, a ne od samog elementa. Blokirani ili propušteni impulsni vodovi, pomaknuta nula transmitera, pogrešne postavke raspona i istrošena ploča s otvorom iskrivljuju izračunati protok. Pregledajte impulsne vodove, provjeritetransmiter diferencijalnog tlakanulu i raspon te provjerite primarni element prije testiranja.

Vrtložni mjerači protoka

Vrtložni mjerač broji frekvenciju odlijevanja vrtloga iza strmine, što radi samo kada je profil protoka stabilan i brzina dovoljno visoka za odbacivanje čistog signala. Premali protok, vibracije ili nedovoljno ravno kretanje proizvode slab ili šuman signal - vidikako vortex metar generira svoj signalza temeljni mehanizam. Potvrdite vibracije, ravno kretanje, stanje senzora i nalazi li se radni protok unutar preporučenog raspona mjerača.

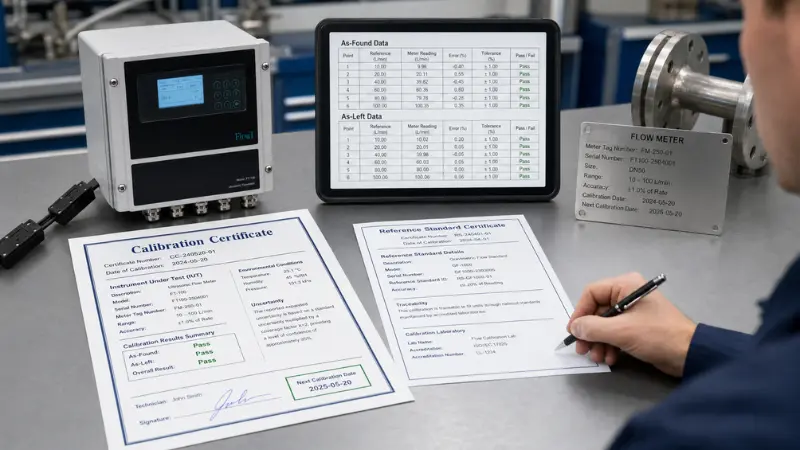

Što uključiti u potvrdu o kalibraciji mjerača protoka?

Kalibracija nije dovršena dok se ne dokumentira. Dobri zapisi podržavaju planiranje održavanja, revizije, kontrolu kvalitete i rješavanje problema -, a za akreditirani rad, potpuni zapisi su zahtjev ISO/IEC 17025. Koristan certifikat trebao bi bilježiti najmanje:

• Broj oznake mjerača i serijski broj
• Vrsta mjerača, veličina, raspon i izlaz
• Lokacija procesa ili usluge
• Datum kalibracije i ime tehničara
• Upotrijebljeni referentni standard, njegov identifikacijski broj i rok za kalibraciju
• Ispitna tekućina ili medij
• Uvjeti temperature i tlaka, ako su relevantni
• Ispitne točke, referentna očitanja i očitanja mjerača
• Izračunata pogreška u svakoj točki
• Kako-pronađeni i-ostavi rezultati
• Tolerancija prihvaćanja i jasna izjava o prolazu ili neuspjehu
• Detalji prilagodbe, ako postoje
• Sljedeći preporučeni datum kalibracije

Pojednostavljeni primjer čini strukturu jasnijom od popisa polja. Za mjerač koji se održava na ±1,0% tolerancije:

Stupac as-found pokazuje da je mjerač bio izvan tolerancije prije podešavanja; as-lijevi stupac dokazuje da je vraćen. Zadržite stare certifikate - mjerač koji se kreće u istom smjeru svaki ciklus vam govori nešto o procesu, instalaciji ili trošenju, a trend je obično korisniji od bilo kojeg pojedinačnog rezultata.

Kada poslati mjerač protoka u kalibracijski laboratorij

Provjera na-licu mjesta obrađuje većinu rutinskih slučajeva, ali neke situacije zahtijevaju laboratorij. Pošaljite mjerač kada:

• Tolerancija je stroža nego što vaša referenca na terenu može pouzdano podržati
• Očitanje je potrebno za prijenos skrbništva, naplatu ili ugovorni spor
• Mjerač pokvari na terenu i ne možete odrediti je li greška senzor, instalacija ili proces
• Potreban vam je akreditirani certifikat za reviziju ili regulator
• Mjerač je oštećen, prekoračio je raspon ili je popravljen

Laboratorijska kalibracija košta više i izbacuje mjerač iz upotrebe, pa ga odvažite u odnosu na vrijednost mjerenja i cijenu pogreške.

Uobičajene greške u kalibraciji mjerača protoka

Mnogi problemi s kalibracijom proizlaze iz pogrešaka u postavljanju, a ne samog mjerača. Oni česti:

• Ispitivanje samo jedne točke protoka.Mjerač može biti točan na srednjem-rasponu i dobar na niskom ili velikom protoku.
• Ignoriranje učinaka instalacije.Koljena, ventili, pumpe i reduktori ometaju profil protoka i poremećuju rezultat.
• Korištenje neprikladne reference.Referenca mora biti točnija od mjerača koji se ispituje i prikladna za raspon protoka.
• Preskakanje-pronađenih podataka.Bez toga gubite bilo kakvo čitanje o pomaku i rizik procesa.
• Podešavanje prije rješavanja problema.Ako su mjehurići zraka, naslage, loše uzemljenje ili blokirani vodovi uzrok, podešavanje skriva problem umjesto da ga popravi.
• Ignoriranje uvjeta procesa.Temperatura, tlak, viskoznost, gustoća, vodljivost ili sastav tekućine mogu promijeniti rezultat, ovisno o mjeraču.
• Loša dokumentacija.Kalibraciju bez odgovarajućih zapisa teško je obraniti u reviziji i malo je koristi za buduće održavanje.

Rješavanje problema: Što ako mjerač protoka ne uspije kalibrirati?

Ako mjerač pokvari, nemojte pretpostavljati da je mjerač neispravan. Prvo istražite vjerojatne uzroke.

Ako uzrok ostane nejasan, uklonite mjerač radi laboratorijske kalibracije ili se obratite proizvođaču ili kvalificiranoj službi za kalibraciju prije nego što ga ponovno stavite u rad.

Često postavljana pitanja o kalibraciji mjerača protoka

Koliko često treba kalibrirati mjerač protoka?

Ovisi o primjeni. Kritični mjerači mogu trebati kraći interval, dok stabilni ne-kritični mjerači mogu trajati duže. Izgradite raspored na temelju uputa proizvođača, rizika procesa, propisa i vlastite povijesti pomaka mjerača, a ne fiksne navike.

Koja je razlika između kalibracije i verifikacije?

Verifikacija provjerava je li mjerač još unutar tolerancije i ništa ne mijenja. Kalibracija uspoređuje mjerač s referentnim standardom i dokumentira rezultat. Podešavanje je zaseban korak koji se izvodi samo ako je mjerač izvan tolerancije i uređaj dopušta korekciju.

Može li se mjerač protoka kalibrirati na mjestu?

Često, da. Terenske metode kao što je usporedba glavnog mjerača ili-verifikacija na licu mjesta omogućuju vam provjeru mjerača bez uklanjanja, što je dragocjeno za velike cjevovode i vodove koji se ne mogu zatvoriti. Ograničenje je da-rezultati na mjestu ovise o stabilnim uvjetima procesa i pouzdanoj referenci na terenu; za najniže tolerancije, laboratorij daje nižu nesigurnost.

Koja se oprema koristi za kalibraciju mjerača protoka?

Osnovna stavka je referentni standard točniji od mjerača koji se testira - obično glavni mjerač, volumetrijski uređaj za ispitivanje ili gravimetrijski sustav (vaga-spremnik), svi s valjanom kalibracijom koja se može pratiti. Također su vam potrebni alati za mjerenje signala i petlje za transmiter, plus instrumenti za temperaturu i tlak gdje je kompenzacija važna.

Koja je prihvatljiva pogreška za kalibraciju mjerača protoka?

Bez obzira na vaš proces, sustav kvalitete, ugovor s klijentom ili propis zahtijeva - pridržavanje najstrožeg od toga. Točnost podatkovne tablice mjerača je unos, a ne odgovor. Za aplikacije za trgovački i skrbnički-prijenos, primjenjuju se zakonski definirane tolerancije i nadjačavaju interne postavke.

Koliko košta kalibracija mjerača protoka?

Razlikuje se ovisno o vrsti mjerača, metodi (brza provjera na terenu košta daleko manje od pune mokre kalibracije), broju ispitnih točaka i trebate li potvrdu akreditiranog laboratorija. Kao grubo pravilo, provjera na-licu mjesta je najjeftinija opcija, a kalibracija akreditiranog laboratorija najskuplja. Tehnologija mjerača također je važna; za kontekst usporedbe cijena uređaja pogledajte naš pregledkoliko košta ultrazvučni mjerač protoka.

Je li suha kalibracija dovoljna?

Korisno je za provjeru elektronike i izlaznog signala, ali ne testira senzor pod stvarnim protokom. Za kritična mjerenja, mokra kalibracija ili usporedba s referentnim standardom protoka daleko su značajniji.

Zašto su-pronađeni podaci važni?

As-pronađeni podaci pokazuju kako je mjerač radio prije bilo kakvog podešavanja. To je ono što vam omogućuje mjerenje pomaka, procjenu rizika procesa i odluku treba li se promijeniti interval kalibracije.

Zaključak

Kalibracija mjerača protoka manje se odnosi na okretanje broja na odašiljaču, a više na disciplinirani slijed: odaberite metodu koja odgovara točnosti i pristupu koji imate, pripremite mjerač i referencu ispravno, testirajte osjetljive točke, izračunajte pogrešku u odnosu na toleranciju koju možete obraniti, dokumentirajte-nađene i-ostavljene podatke i istražite sve što se ne slaže.

Za rutinski servis obično je dovoljna jasna procedura i dobra evidencija. Za kritična mjerenja kontrole, kvalitete, sigurnosti ili skrbni-prijenosa koristite sljedive reference i akreditiranu podršku. A kada se mjerač stalno pomjera ili kvari, pogledajte vrstu mjerača, instalaciju i metodu prije nego posegnete za podešavanjem - pravi uzrok je često uzvodno od elektronike. Ako prvo usklađujete mjerač s teškom aplikacijom, naš tim vam može pomoći; pregledajte našeasortiman ultrazvučnih, elektromagnetskih, vrtložnih i turbinskih mjerača protokaza početak.
