Što je simbol mjerača protoka na P&ID?
Simbol mjerača protoka je grafički prikaz uređaja za mjerenje protoka ili funkcije mjerenja protoka na P&ID. Ovisno o standardu projekta i oznaci, ista vrsta simbola može označavati cijeli mjerač protoka, primarni element protoka, transmiter, lokalni indikator ili funkciju kontrole protoka.
Upravo zato se simbol nikada ne smije čitati sam za sebe. Pročitajte ga zajedno sa slovima unutar ili pored mjehurića instrumenta, brojem petlje, procesnom linijom na kojoj se nalazi, signalnom linijom povezanom s njim i legendom P&ID projekta. Označen krugFTobično pokazuje na transmiter protoka; označen krugFIobično znači indikaciju protoka; oznaka kao što jeFIC-101obično se odnosi na kontroler koji pokazuje protok u petlji 101. Stil crtanja varira, ali logika je konstantna: slova opisuju funkciju, dok vam oblik i mjesto govore kako se instrument uklapa u proces.

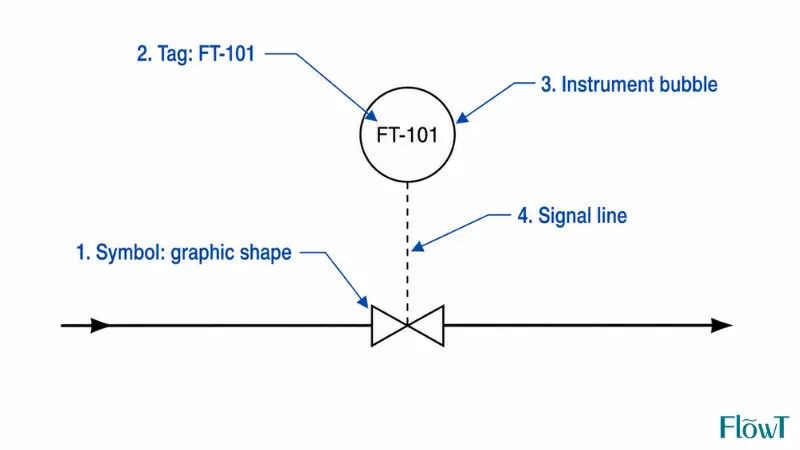

Simbol mjerača protoka u odnosu na oznaku u odnosu na mjehurić instrumenta: što svaki dio znači
Većina pogrešaka u čitanju dolazi od zamagljivanja tri različite stvari koje se nalaze jedna na drugoj u jednoj točki mjerenja. Njihovo odvajanje čini sve ostalo lakšim.
- Simbolje grafički oblik na ili pored cijevi - mjehurić instrumenta, ograničenje, sužena cijev ili tijelo mjerača. Nagovještavakakavuređaja ili funkcije postoji.
- Oznakaje tekst: identifikacijska slova plus broj petlje, kao što je FT-101. Slova vam govore o funkciji; broj povezuje instrument s određenom petljom.
- Mjehurić instrumentaje krug (ili krug-u--kvadratu) u kojem se nalazi oznaka. Njegov oblik i linija kroz njega kodirajugdjeinstrument živi - na terenu, na ploči ili u zajedničkom sustavu prikaza.
- Vrsta linijepovezan s mjehurićem je signal: procesna veza, električni signal, pneumatski signal ili digitalna podatkovna veza.
Dakle, jedna točka protoka može se opisati s četiri sloja odjednom. Uobičajena pogreška u čitanju nije sam simbol, već tretiranje slova oznake kao ukrasnog teksta. Slova su obično najpouzdaniji trag na cijelom crtežu.
Kako čitati oznake mjerača protoka: F, FE, FI, FT, FIC i više
Najbrži način za dekodiranje simbola protoka je prvo čitanje slova oznake. U većini P&ID konvencija prvo slovo identificira izmjerenu varijablu, a sljedeća slova opisuju funkciju instrumenta.
Što znači "F"?
U oznakama instrumenata toka,Fznači protok. Signalizira da instrument mjeri, pokazuje, prenosi, prebacuje, bilježi, zbraja ili kontrolira protok.

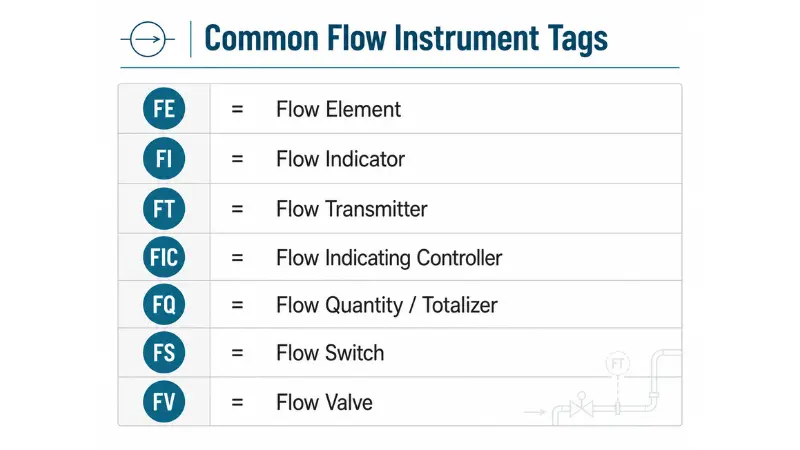

| Označiti | Tipično značenje | Što vam govori |
|---|---|---|
| FE | Element protoka | Primarni osjetni element koji je u interakciji s tekućinom |
| FI | Indikator protoka | Uređaj ili zaslon koji prikazuje brzinu protoka |
| FT | Odašiljač protoka | Uređaj koji pretvara mjerenje u upotrebljiv signal protoka |
| FIC | Regulator protoka | Kontroler koji i prikazuje i kontrolira protok |
| FQ / FQI | Količina protoka / Totalizator | Integrira protok tijekom vremena kako bi se dobio ukupni volumen |
| FS | Prekidač protoka | Mijenja stanje kada protok prijeđe postavljeni uvjet |
| FV | Protočni ventil | Završni upravljački element kojeg pokreće petlja |
Kada oznaka nosi zbrojnu funkciju kao što je FQ, poanta je više od očitavanja trenutne brzine - ona akumulira volumen za šaržu, naplatu ili materijalnu ravnotežu. To je isti posao koji obavlja posvećena osobatotalizator protokana terenu.
Indikator vs odašiljač vs kontroler
Ova tri je lako zbuniti i vrlo su različita u funkciji:
- A indikator protokaprikazuje vrijednost. Može se montirati lokalno na cjevovod ili prikazati na ploči ili zaslonu kontrolnog-sustava.
- A transmiter protokašalje signal. Pretvara izmjereni protok u električni, digitalni ili pneumatski izlaz koji PLC, DCS, snimač ili kontroler mogu koristiti. Ako želite detalješto transmiter protoka zapravo radi, vrijedi pročitati odvojeno, jer su većina modernih mjerača na P&ID nacrtani kao odašiljači.
- A regulator protokauspoređuje izmjereni protok sa zadanom točkom i pokreće konačni kontrolni element - obično ventil - da drži cilj.
- A element protokaje dio koji fizički osjeća ili stvara mjerljivo stanje: ploča s otvorom, Venturijeva cijev, rotor turbine, magnetska cijev ili sklop ultrazvučnog pretvornika.
Što vam govori broj petlje
Broj iza slova označava petlju. Ako se FE-101, FT-101 i FIC-101 pojavljuju u istom području, gotovo sigurno pripadaju jednoj mjerno-kontrolnoj petlji. Ovo je najkorisnija navika na užurbanom crtanju: u P&ID mnogim postrojenjima, FE-101 i FT-101 nisu dva odvojena mjerača protoka - to su dvije funkcije u istoj petlji protoka, praćene od cijevi sve do upravljačkog sustava.

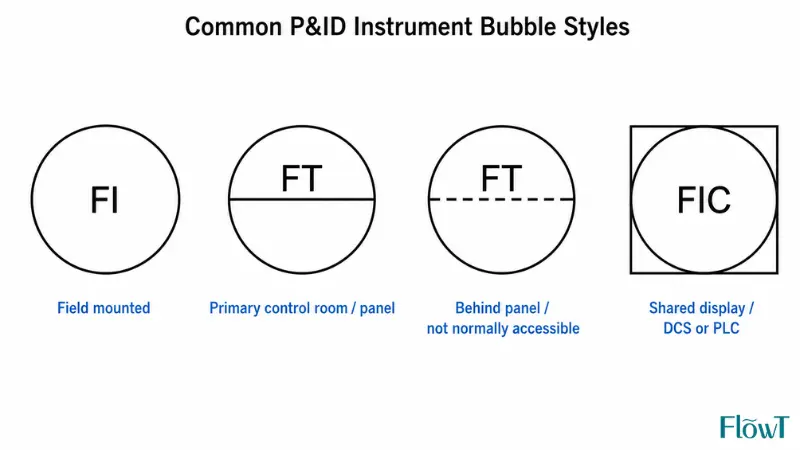

Uobičajeni stilovi mjehurića P&ID instrumenata za instrumente protoka
Mjehurić oko oznake nije samo spremnik. Prema široko korištenoj ISA konvenciji, njegov oblik i linija kroz njega govore vam gdje se instrument nalazi i može li ga operater dosegnuti.
- Običan krug, bez linije:diskretni instrument, montiran na terenu i normalno dostupan operateru - na primjer, lokalni FI na cijevi.
- Krug s punom vodoravnom crtom:nalazi se na primarnoj lokaciji kao što je središnja kontrolna soba, dostupna operateru s prednje strane ploče.
- Krug s isprekidanom vodoravnom linijom:nalazi se iza ploče ili na mjestu koje inače nije dostupno.
- Krug unutar kvadrata:zajednički zaslon/funkcija dijeljene kontrole, obično DCS, PLC ili SCADA sustav, a ne jedan samostalni -uređaj.
Zbog toga se lokalna indikacija u odnosu na udaljenu može očitati izravno s crteža nakon što upoznate konvenciju. Ista FT oznaka može se pojaviti kao oblačić polja i opet kao oblačić zajedničkog-zaslona, pokazujući da je signal polja doveden u kontrolni sustav. Kao i uvijek, potvrdite ove stilove protiv legendi, jer ih tvrtke prilagođavaju.
Uobičajeni simboli mjerača protoka i što oni znače
Različiti tipovi mjerača protoka crtaju se različitim simbolima, ali stilovi se razlikuju ovisno o tvrtki, softveru, zemlji i projektu. Pročitajte vrstu mjerača kao jaku naznaku, a ne jamstvo, i potvrdite je prije bilo kakvog dizajna, instalacije ili odluke o kupnji.
Opći simbol mjerača protoka
Osnovni simbol mjerača protoka često je običan mjehurić instrumenta ili jednostavna oznaka mjerača na cijevi. Pojavljuje se kada točna vrsta mjerača još nije određena ili kada crtež samo treba pokazati da se protok mjeri na toj točki. Oznaka u blizini - FI, FT ili FQ - ima veću težinu od oblika, jer vam govori pokazuje li točka, prenosi, zbraja ili kontrolira.Na crtežu potražiteoznaku i povezanu signalnu liniju prije nego što pretpostavite bilo što o tehnologiji.
Simbol mjerača protoka ploče s otvorom
Ploča s otvorom je uređaj-za diferencijalni tlak. Na P&ID se obično prikazuje kao ograničenje ili ploča u vodu, s tlačnim priključcima koji vode do transmitera diferencijalnog tlaka.Na crtežu potražiteuzvodne i nizvodne tlačne slavine, impulsne vodove, izolacijske ili premosne ventile i pripadajuću FT ili FIC oznaku.
Ploča i transmiter nisu isti uređaj: ploča stvara razliku tlaka, atransmiter diferencijalnog tlakapretvara tu razliku u signal protoka. Mjerenje-temeljeno na otvoru uobičajeno je na parnim kolektorima, velikim cjevovodima i plinskim servisima, a geometrija i nesigurnost regulirani su međunarodno
Serija ISO 5167 za diferencijalno{1}}mjerenje protoka tlaka.
Simbol venturijevog metra
Simbol Venturi metra pokazuje postupno sužavanje i širenje cijevi, odražavajući pravi oblik cijevi. Odabire se umjesto obične ploče s otvorom kada proces zahtijeva diferencijalno{1}}mjerenje tlaka s nižim trajnim gubitkom tlaka - značajna prednost na velikim vodovodima ili energetski-osjetljivim uslugama, iako košta više i zauzima više prostora. Trajna-razlika-gubitka tlaka između primarnih uređaja točno je onakva brojka kvantificirana u ISO 5167. Kao i kod otvora, simbol prikazuje primarni element, ali mjerna petlja također uključuje priključke tlaka i transmiter.
Simbol rotametra ili mjerača protoka s promjenjivim područjem
Rotametar (mjerač promjenjive površine) crta se sa zašiljenom cijevi i plovkom; kako protok raste, plovak se diže i operater očitava ljestvicu. Na P&ID obično označava jednostavanlokalnikontrolna točka, a ne kontrolna petlja, a oznaka je često samo FI. Neke verzije dodaju odašiljač ili prekidač, pa ipak pročitajte oznaku i bilješke. Tipična usluga su vodovi, vodovi za pročišćavanje, provjere-vode za hlađenje i laboratorijski sustavi-niskog protoka - na mjestima gdje je dovoljno brzo vizualno očitavanje.
Simbol magnetskog mjerača protoka
Magnetski mjerač protoka (magmetar) mjeri vodljive tekućine pomoću elektromagnetske indukcije i uobičajen je na cjevovodima za vodu, otpadnu vodu, kemikalije i gnojnicu. Njegov simbol može sugerirati elektrode ili tijelo mjerača instalirano u liniji, a obično se crta kao odašiljač jer većina magmetara emitira signal.Na crtežu potražiteinline tijelo mjerača na tekućem vodu plus FT oznaka.
Ovdje je konkretna prosudba bolja od generičkog pravila: za prljavu, vodljivu otpadnu vodu, amagnetski mjerač protokaobično je praktičniji od turbinskog mjerača jer nema rotor na putu protoka koji bi se zaprljao ili istrošio. Dvije pojedinosti o instalaciji dovoljno su važne za provjeru na stranici - potvrdite
ispravno uzemljenjei materijal obloge - i upamtite da magmetri ne rade na plinovima, pari ili ne-vodljivim uljima.
Simbol mjerača protoka turbine
Turbinski mjerač protoka koristi rotor koji se vrti s protokom; brzina rotora postaje signal protoka. Na P&ID simbol često uključuje oznaku rotora ili-turbine u tijelu, a uređaj je povezan s čistim tekućinama ili plinovima.Na crtežu potražitemetarsko tijelo na relativno čistoj liniji s odgovarajućom ravnom vožnjom.
Jer aturbinski mjerač protokaima pokretne dijelove, praktična pitanja su čistoća tekućine, istrošenost ležaja i viskoznost. Visoko ili promjenjivo
viskoznost tekućinepomiče kalibraciju, tako da je turbina dobra za čista goriva niske-viskoznosti i ugljikovodike, a loša za prljavu ili viskoznu upotrebu.
Simboli ultrazvučnog i Coriolisovog mjerača protoka
Moderni P&ID uređaji sve više prikazuju ultrazvučne i Coriolisove mjerače. Anultrazvučni mjerač protokamože se povući s tijelom mjerača ili vanjskim pretvornikom, a može se stegnuti-ili umetnuti - što ga čini čestim izborom za naknadnu ugradnju i velike cijevi gdje je rezanje u mjeraču nepraktično. Kao i većina mjerača protoka, još uvijek treba dovoljno
uzvodno i nizvodno ravne cijevitočno čitati.
Coriolisov metar se crta sa specijaliziranim tijelom i koristi se tamo gdje su potrebni maseni protok, gustoća ili visoka točnost - kemijsko doziranje, nadzorni prijenos i bilanca materijala. Budući da se osnovno načelo razlikuje od volumetrijskih mjerača, oznaka, bilješka o opremi, indeks instrumenta i podatkovna tablica obično moraju potvrditi tehnologiju; osnoveCoriolisovo mjerenje masenog protokavrijedi razumjeti prije čitanja ovih petlji.
Još dvije vrste ispunjavaju zajedničku uslugu: za parne i mnoge plinske vodove često ćete vidjeti avrtložni mjerač protoka, a za komprimirani zrak i protok plina a
termički mjerač masenog protokaje tipično. Simbol može izgledati generički, pa dopustite sadržaju retka i oznaci da vas vode.

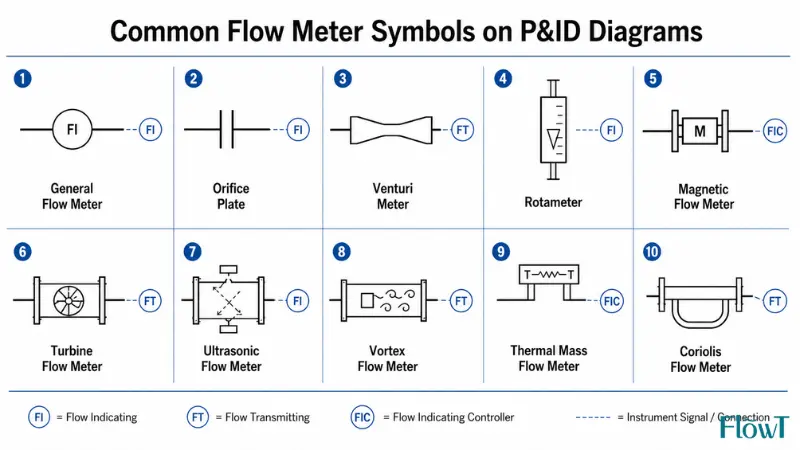

Kratka referentna tablica simbola mjerača protoka
Upotrijebite ovu tablicu kao praktičnu pomoć pri čitanju na crtežu - kako simbol izgleda, oznake koje ćete vidjeti i što trebate provjeriti prije nego što mu povjerujete.
| Vrsta mjerača protoka | Uobičajeni P&ID trag | Tipična oznaka | Što provjeriti |
|---|---|---|---|
| Opći mjerač protoka | Simbol jednostavnog metra ili balon instrumenta na cijevi | FI, FT, FQ | Je li tip naveden negdje drugdje |
| Ploča s otvorom | Ograničenje u cijevi s tlačnim slavinama | FE, FT, FIC | DP transmiter, impulsni vodovi, lokacija slavine |
| Venturi metar | Glatki uski-i-široki oblik cijevi | FE, FT | Trajni gubitak tlaka, veličina cijevi, prostor |
| Rotametar (promjenjivo područje) | Konusna cijev s plovkom, lokalni nosač | FI | Samo lokalno ili daje i signal |
| Magnetski mjerač protoka | Inline tijelo na vodljivoj-tekućoj liniji | FT | Vodljivost, uzemljenje, materijal obloge |
| Turbinski mjerač protoka | Rotor ili turbina-oznaka mjerača | FT, FQ | Čista tekućina, viskoznost, ravnomjeran rad |
| Ultrazvučni mjerač protoka | Ugrađena ili spojna{0}}indikacija sonde | FT | Materijal cijevi, način ugradnje, ravno kretanje |
| Vrtložni mjerač protoka | Inline bleff-mjerač tijela, često na paru/plin | FT, FQ | Minimalni protok, temperatura, vibracije |
| Termički mjerač masenog protoka | Inline ili umetnuti mjerač na plin/zrak | FT | Sastav plina, mogućnost niskog{0}}protoka |
| Coriolisov mjerač protoka | Specijalizirano inline tijelo mjerača | FT, FQ, oznaka gustoće | Potreban-maseni protok, pad tlaka, vibracije |
Ova se tablica temelji na uobičajenoj P&ID praksi. Isti fizički uređaj može se različito prikazati između standarda i projekata, stoga uvijek potvrdite prema legendi projekta i podatkovnim tablicama instrumenta.

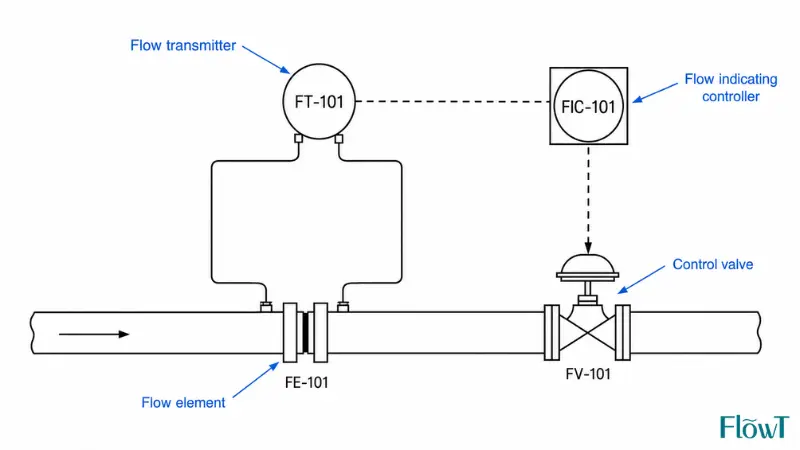

Očitavanje jedne petlje protoka: FE-101, FT-101, FIC-101 i FV-101
Najjasniji način da vidite kako simboli, oznake i signalne linije rade zajedno je čitanje cijele petlje. Pretpostavimo da crtež prikazuje četiri stavke koje dijele petlju broj 101 u istoj liniji:
- FE-101- element protoka, nacrtan kao ograničenje u cijevi (otvorna ploča).
- FT-101- transmiter, mjehurić koji se napaja impulsnim vodovima iz tlačnih slavina ploče. Pretvara diferencijalni tlak u signal protoka.
- FIC-101- kontroler, obično zajednički-mjehurić zaslona u sustavu upravljanja. Uspoređuje očitanje FT-101 sa zadanom točkom.
- FV-101- regulacijski ventil, završni element. FIC-101 ga pokreće da zadrži ciljni protok.
Pratite retke i priča se jasno čita: ploča stvara razliku tlaka, transmiter je pretvara u signal, upravljač odlučuje, a ventil djeluje. Nijedan od ova četiri nije "mjerač protoka" sam po sebi - zajedno su jedna petlja za kontrolu protoka. Uočavanje tog zajedničkog broja petlje pretvara četiri odvojena simbola u jednu, razumljivu funkciju.

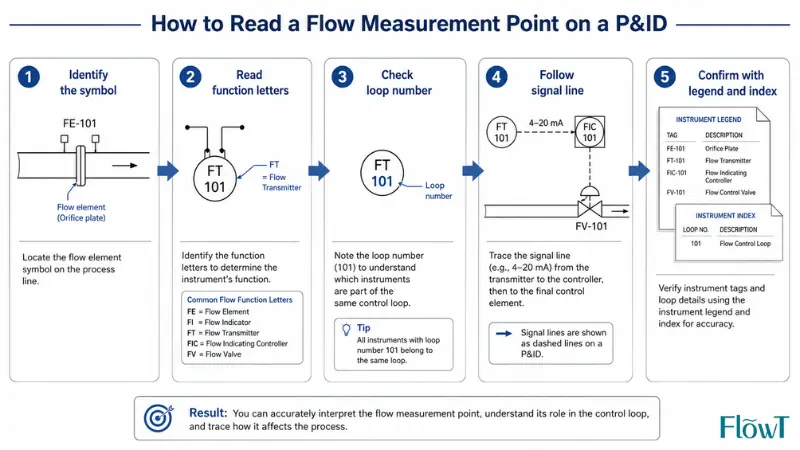

Kako korak po korak protumačiti točku mjerenja protoka?
Radite od oblika crteža do funkcije, a zatim do konteksta procesa.
Korak 1: Identificirajte simbol ili tijelo mjerača
Pronađite oznaku na cijevi. Je li to običan krug, ograničenje, suženi element ili posebno tijelo mjerača? Ovo je vaš prvi pokazatelj prikazuje li crtež opću funkciju ili specifičnu vrstu mjerača.
Korak 2: Pročitajte slova funkcija
Pročitajte FE, FI, FT, FIC, FS ili FQ. FT odašilje signal protoka; FIC označava i kontrolira; FE se odnosi na primarni element; FQ totalizira. Slova rješavaju većinu dvosmislenosti prije nego što pogledate bilo što drugo.
Korak 3: Provjerite broj petlje
Spojite brojeve. Zajednički brojevi u jednom području gotovo uvijek znače jednu petlju, što vam omogućuje da pratite puni put mjerenja-i-kontrole umjesto očitavanja izoliranih uređaja.
Korak 4: Pratite i dekodirajte signalnu liniju
Vrsta linije vam govori kako se instrument povezuje. Konvencije se razlikuju, ali obično ćete naići na običnu punu liniju za proces ili mehaničku vezu, isprekidanu liniju za električni signal, liniju s dvostrukim kosim crtama za pneumatski signal i liniju s malim kružićima ili točkama za digitalnu podatkovnu vezu. Nemojte pretpostavljati da lokalni indikator dolazi do kontrolnog sustava osim ako signalna linija ili oznaka to ne potvrdi -, a kada je vrsta linije nepoznata, pročitajte je iz legende crteža umjesto da nagađate.
Korak 5: Potvrdite legendom i indeksom
Zatvorite petlju provjerom P&ID legende, indeksa instrumenata i standarda projekta, posebno u crtežima različitih tvrtki, zemalja ili softvera. Simbol koji izgleda poznato i dalje može nositi-specifično značenje projekta.
Kako potvrditi stvarnu vrstu mjerača iza simbola
P&ID simbol pokazuje namjeru, a ne jamstvo onoga što je instalirano. Kada je vrsta važna - za dimenzioniranje, rezervne dijelove, održavanje ili-odjavu - slijedite trag dokumenta, a ne samo crtež:
- P&ID- prikazuje petlju, funkciju i veze.
- Indeks instrumenata- navodi svaku oznaku sa svojom uslugom, vrstom i referencama.
- Podatkovna tablica- definira specifičnu tehnologiju mjerača, materijale, raspon i točnost.
- Dijagram petlje- prikazuje ožičenje, završetke i put signala uređaj po uređaj.
- I/O popis- potvrđuje kako signal dolazi u kontrolni sustav.
Jednostavna disciplina sprječava većinu iznenađenja na terenu: ne odobravajte tip mjerača samo na temelju simbola P&ID; potvrdite to u podatkovnoj tablici instrumenta. Ako P&ID prikazuje samo generički FT, a ne i tehnologiju, odgovor se nalazi u indeksu i podatkovnoj tablici, a ne u obliku.

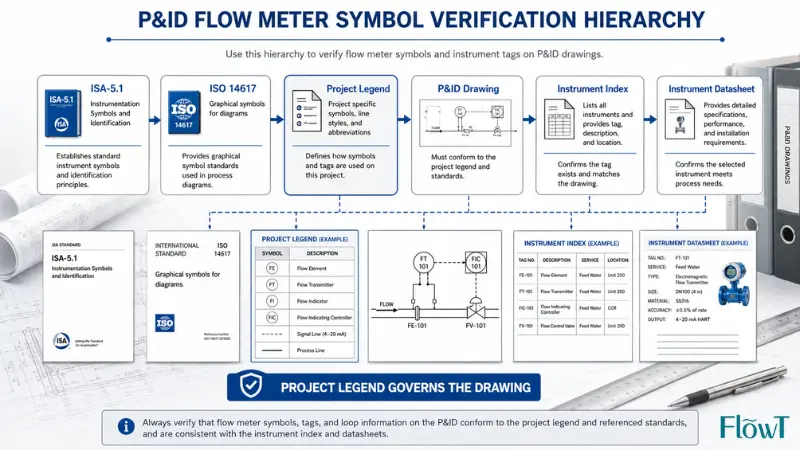

Standardi koji stoje iza simbola: ISA-5.1, ISO 14617 i Legende projekta
Simboli se razlikuju jer iza njih stoji više od jednog standarda, a projekti prilagođavaju te standarde svojim vlastitim konvencijama. Poznavanje hijerarhije objašnjava većinu varijacija koje ćete vidjeti.
U Sjevernoj Americi i velikom dijelu procesne industrije, oznake instrumenata i simboli slijedeISA-5.1 standard za instrumente i kontrolne simbole i identifikaciju, koji postavlja jednoobrazan način prikazivanja i identificiranja mjernih i kontrolnih funkcija; njegova revizija iz 2024. bila je
prenaslovljeno kako bi se naglasilo da su uključeni kontrolni simboli. Međunarodno, grafički simboli za dijagrame - uključujući pravila za izradu i njihovo predstavljanje na P&ID - pokriveni su
ISO 14617, grafički simboli za dijagrame. Posebno za-uređaje diferencijalnog tlaka, geometrija, ugradnja i nesigurnost definirani su ISO 5167.
Praktični zaključak je jednostavan: standardi objašnjavaju gramatiku, alilegenda projekta upravlja vašim crtežom. Ako se poznati simbol i legenda projekta ne slažu, slijedite legendu, a zatim provjerite u podatkovnoj tablici.
Uobičajene pogreške pri očitavanju simbola mjerača protoka
Pod pretpostavkom da je svaki simbol univerzalan
Mnogi simboli slijede uobičajene konvencije, ali ne koristi svaki crtež isti grafički stil.Primjer:krug-u--kvadratu koji znači "DCS dijeljeni zaslon" na jednom projektu može biti nacrtan drugačije na drugom. Tretirajte legendu kao posljednju referencu.
Brkanje FE i FT
FE je element; FT je odašiljač.Primjer:u instalaciji otvora, FE-201 je ploča koja stvara razliku tlaka, dok je FT-201 odašiljač koji tu razliku pretvara u signal. One su jedna petlja, a ne dva metra.
Ignoriranje procesne tekućine
Simbol pokazuje namjeru; tekućina odlučuje ima li izbor smisla.Primjer:simbol magnetskog mjerača na ne-vodljivom uljnom vodu je crvena zastavica, jer magmetru treba vodljiva tekućina da bi uopće radio.
Nedostaje lokalna u odnosu na udaljenu indikaciju
FI može biti lokalno očitavanje polja dok FT šalje signal negdje drugdje.Primjer:mjehurić običnog polja na cijevi nije isto što i očitavanje u-kontrolnoj sobi, čak i kada oba imaju funkciju u stilu "FI"-. Provjerite iz stila mjehurića, signalne linije i oznake.
Čitanje simbola bez petlje
Mjerač protoka obično je dio veće petlje s odašiljačem, regulatorom, ventilom, alarmima i blokadama.Primjer:čitanje samo FE-101 uz ignoriranje FIC-101 i FV-101 skriva činjenicu da točka također kontrolira protok, a ne samo da ga mjeri.
Odabir pravog mjerača protoka iza simbola
Ako ne čitate samo P&ID nego i odabirete mjerač, simbol je samo početna točka. Pretvorite uobičajeni popis za provjeru - vrsta tekućine, vodljivost, čistoća, veličina cijevi, točnost, gubitak tlaka, temperatura i tlak, izlaz, pristup održavanju i klasifikacija područja - u odluku, a ne u popis. Donja tablica pokazuje kako ti faktori upućuju na vrstu; za potpunije upute pogledajte ovaj vodič naodabir odgovarajućeg mjerača protoka.
| Primjena | Često praktičan izbor | Zašto |
|---|---|---|
| Prljava, vodljiva voda ili otpadna voda | Magnetski mjerač protoka | Nema pokretnih dijelova na putu protoka; tolerantan na čvrste tvari |
| Čisto gorivo niske{0}}viskoznosti ili ugljikovodik | Turbina ili pozitivni deplasman | Dobra točnost na čistim tekućinama; osjetljiv na prljavštinu i viskoznost |
| Parni ili mnogi plinski vodovi | Vrtlog (ili otvor / DP) | Podnosi visoke temperature; nema lomljivih pokretnih dijelova |
| Komprimirani zrak i plin | Termički mjerač masenog protoka | Izravno očitavanje mase-protoka, jake performanse-niskog protoka |
| Velike cijevi ili retrofit, bez isključivanja | Stezaljka-na ultrazvuku | Bez rezanja cijevi, bez pada tlaka, brza montaža |
| Doziranje kemikalija, skrbnički prijenos, masa + gustoća | Coriolis | Visoka točnost i izravno mjerenje mase |
| Lokalna provjera komunalnog sustava, pročišćavanja ili-niskog protoka | Rotametar (promjenjivo područje) | Jednostavna, jeftina-lokalna indikacija |
Na primjer, ploča s otvorom je tro-učinkovita, ali dodaje trajni gubitak tlaka; Venturi smanjuje taj gubitak, ali košta više i zahtijeva prostor; ametar pozitivnog pomakamože biti odličan na čistim, viskoznim tekućinama, ali slabo podnosi prljavštinu. Najbolji izbor ovisi o aplikaciji - i podatkovnoj tablici - ne o simbolu.
Često postavljana pitanja o simbolima mjerača protoka
P: Što FT znači na P&ID?
O: FT obično znači transmiter protoka - uređaj koji šalje signal mjerenja protoka u kontrolni sustav, snimač, indikator ili kontroler.
P: Što znači FI u simbolu mjerača protoka?
O: FI obično znači indikator protoka. Prikazuje protok operateru, bilo lokalno na terenu ili na ploči ili kontrolnom zaslonu, ovisno o stilu mjehurića.
P: Što FE znači na P&ID?
O: FE obično znači element protoka - primarni element koji mjeri ili stvara mjerljivo stanje, kao što je ploča s otvorom, Venturijeva cijev, rotor turbine ili osjetni element.
P: Koja je razlika između FE i FT?
O: FE je primarni element koji je u interakciji s tekućinom; FT je transmiter koji pretvara mjerenje u signal. U petlji otvora ploča je FE, a transmiter diferencijalnog tlaka je FT - dvije funkcije u jednoj petlji.
P: Je li ploča s otvorom mjerač protoka?
O: Ploča s otvorom primarni je element mjerača protoka diferencijalnog{0}}tlaka, a ne potpuni mjerač sam po sebi. Potrebne su mu slavine za tlak i odašiljač za očitavanje protoka, a njegov je dizajn reguliran ISO 5167.
P: Zašto neki simboli protoka pokazuju i FE i FT?
O: Zato što su element i odašiljač različite funkcije. FE stupa u interakciju s tekućinom ili stvara mjerljivo stanje; FT to stanje pretvara u signal.
P: Kako mogu znati koja je vrsta mjerača protoka prikazana?
O: Pročitajte simbol, slova oznake i obližnje bilješke, zatim potvrdite indeksom instrumenta i podatkovnom tablicom. Generički FT na P&ID može se definirati kao posebna tehnologija u drugom dokumentu.
P: Je li simbol mjerača protoka isti u svakom P&ID?
O: Ne. Projekti koriste slične konvencije, ali točan simbol razlikuje se ovisno o tvrtki, softveru, industriji i standardu. ISA-5.1 i ISO 14617 postavljaju gramatiku, ali legenda projekta uvijek pobjeđuje.
P: Gdje mogu pronaći ispravnu P&ID legendu?
O: Legenda je obično namjenski list na prednjoj strani kompleta crteža, podržan indeksom instrumenata i projektnim standardima. Kada ste u nedoumici, legenda i podatkovna tablica nadjačavaju sve općenite konvencije.
Ključni zahvati
Simbol mjerača protoka više je od male oznake na P&ID. Čitano zajedno s njegovom oznakom, brojem petlje, stilom mjehurića i signalnom linijom, govori vam gdje se mjeri protok, kako se mjerenje koristi i je li točka naznačena, odaslana, zbrojena, kontrolirana ili dio veće petlje.
Za pouzdano čitanje simbola protoka: nikada ne vjerujte samo obliku, pročitajte slova oznake, uskladite broj petlje, dekodirajte signalnu liniju i potvrdite značenje prema legendi projekta, indeksu instrumenata i podatkovnoj tablici. Jednom kada simboli, oznake i procesni kontekst sjednu na svoje mjesto, čak i gusti P&ID postaje jednostavan -, a kada birate mjerač za stvarni projekt, crtež je početna točka, a konačni izbor određuju uvjeti procesa, potrebe za preciznošću, ograničenja instalacije i kontrolni sustav.
