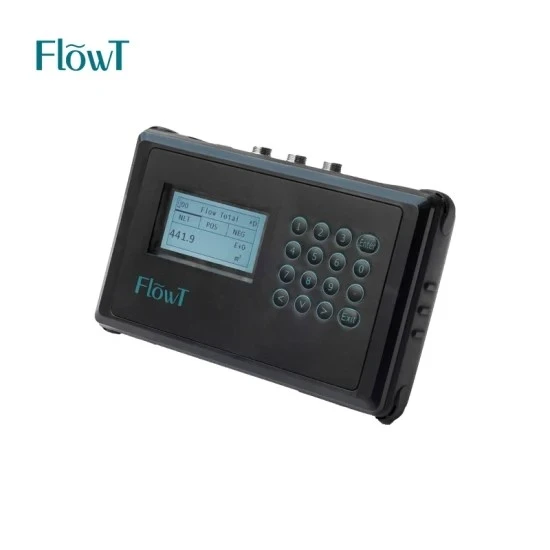

Ultrazvučni mjerač protoka koristi beskontaktnu metodu mjerenja, koja je točna i pouzdana. Može se kontinuirano mjeriti dugo vremena.
Detalji o proizvodu
I. Pregled
Ultrazvučni mjerač protoka je kombinacija tehnologije mjerenja protoka i jeftinog WC-a, koji se može direktno ugraditi na mjerno mjesto. Protok ultrazvučnog mjerača protoka nema pokretnih dijelova i ne treba svakodnevno održavanje. Mikroprocesor na instrumentu omogućuje precizno kodiranje digitalnog signala i postupke detekcije unakrsne korelacije, koji mogu osigurati dugotrajna mjerenja bez pomaka. Mjerljiva tekućina gotovo je sva čista i jednolika tekućina.

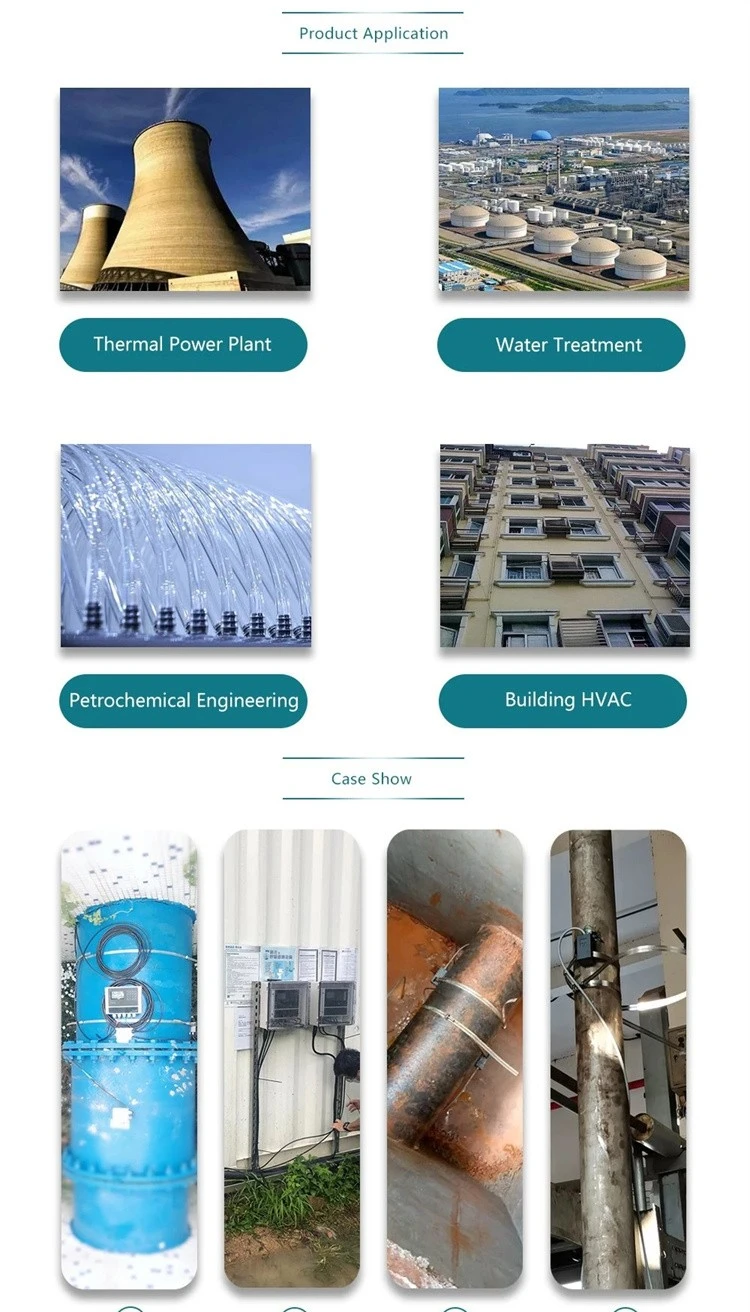

2. Primjena
(1). Pitka voda, riječna voda, morska voda, podzemna voda, rashladna voda, voda visoke temperature i kanalizacija;
(2). Ulje za podmazivanje, dizel ulje i loživo ulje;
(3). Kemijske tekućine;
(4). Ostale homogene tekućine.
3. Karakteristike
(1). Različiti načini napajanja: jedna litijska baterija od 3,6 V može raditi 6 godina, koristeći dvožilni sustav 4-20mA, RS232, RS485 tipa izlaza, i može normalno raditi bez baterija;
(2). Mjerni sadržaj je bogat: može prikazati akumulirani protok, akumuliranu toplinu, trenutni protok, trenutnu toplinu, temperaturu dovodne i povratne vode, trenutnu temperaturnu razliku, vrijeme rada greške, radno stanje, datum, vrijeme itd.
(3). Visoka razina zaštite: razina zaštite može doseći IP68, može se uroniti u rad pod vodom 2 metra;
(4). Strukturna čvrstoća: Dio mjerne cijevi usvaja tehnologiju preciznog lijevanja, nema curenja, nema gubitka tlaka i pomičnih dijelova, 10 godina dizajna bez održavanja.
(5). Humanizirani dizajn: rad s magnetskom šipkom, unutarnji dvostruki ključevi, jednostavan za rukovanje; samodijagnostika kvara.
(6). Obične metalne cijevi kao što su ugljični čelik, nehrđajući čelik, lijevano željezo, bakar, aluminij itd.
(7). Ostali nemetalni cjevovodi kao što su PVC, PR, FRP, cementni i drugi cjevovodi.

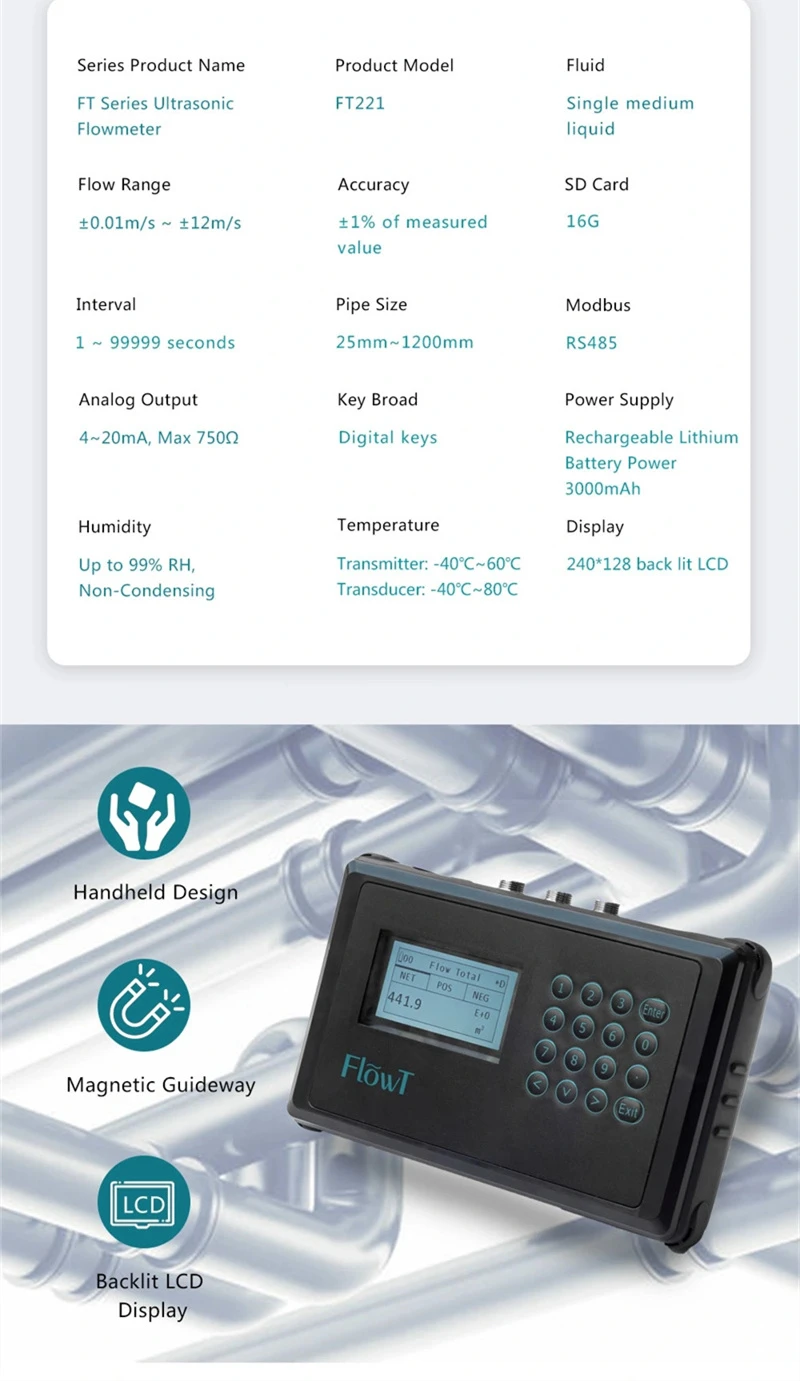

ARTIKAL | Opis | |
Glavna jedinica | Točnost | Bolje od ±1 posto |
Ponovljivost | Bolje od 0,2 posto | |
Mjerenje Razdoblje | 500 ms | |

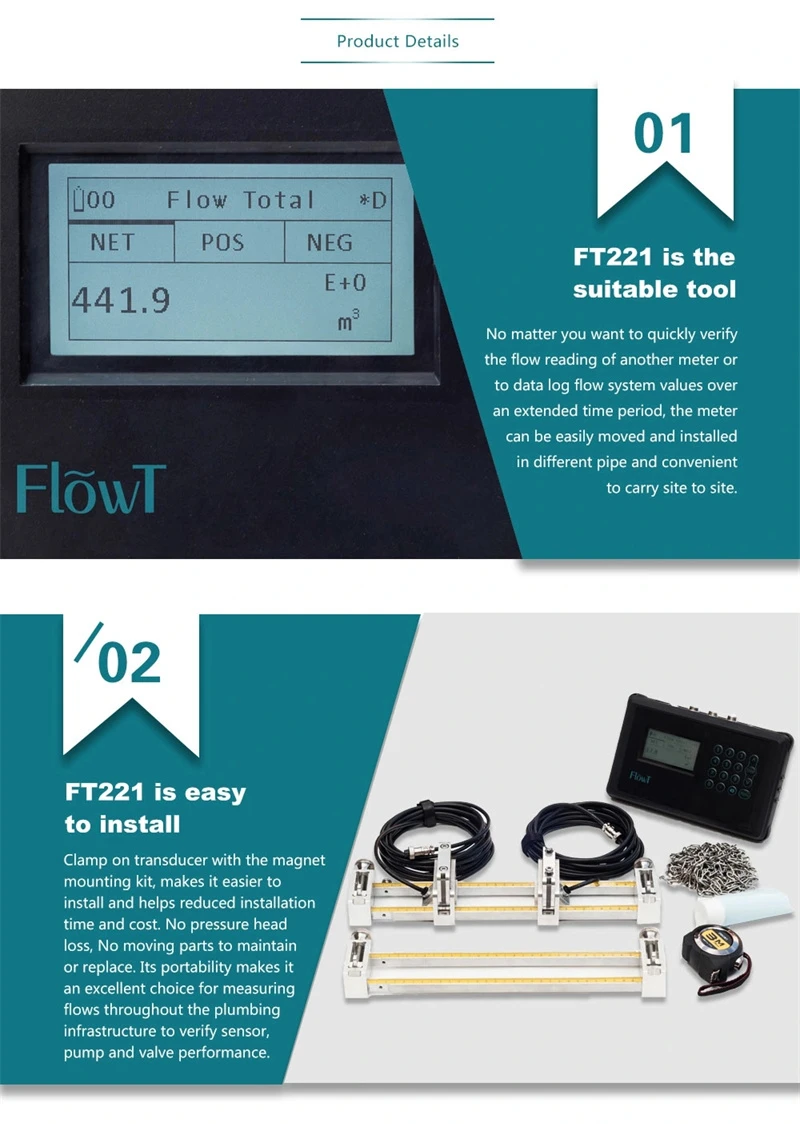

Prikaz | LCD s pozadinskim osvjetljenjem, prikazuje akumulirani protok/toplinu, trenutni protok/toplinu, brzinu, vrijeme itd. | |
Izlaz | Analogni izlaz: strujni izlaz {{0}}mA ili 0-20mA. Impedancija 0~1kW. Točnost 0,1 posto. | |
OCT izlaz: Frekvencijski signal (1~9999HZ) | ||
Relejni izlaz: preko 20 signala izvora (bez signala, obrnuti tok itd.) | ||
RS485 serijski port | ||
Ulazni | Tri analogna ulaza | |
Trožilni PT100 ulaz otpornika (opcionalno) | ||
Ostale funkcije | Automatski bilježi podatke zbrojnika za posljednja 64 dana / 64 mjeseca / 5 godina; Vrijeme uključivanja i odgovarajuća brzina protoka zadnja 64 događaja uključivanja i isključivanja. Omogućuje ručnu ili automatsku kompenzaciju gubitka protoka Radni status instrumenta zadnja 64 dana | |
cijev | materijal | Čelik, nehrđajući čelik, lijevano željezo, cementne cijevi, bakar, PVC, aluminij, FRP itd. Obloga je dopuštena |
Veličina | 15-6000 mm | |
Ravni dio cijevi | Uzvodno mora biti iznad 10D, nizvodno mora biti iznad 5D, uzvodno duljina mora biti iznad 30D od pristupa crpki. (D označava promjer cijevi) | |
Tekućina | Vrste | Voda, morska voda, industrijska kanalizacija, kisela i alkalna tekućina, alkohol, pivo, sve vrste ulja koja mogu prenijeti ultrazvučnu jednoličnu tekućinu |
Temperatura | Standardno: -30 stupanj - 90 stupanj, Visoka temperatura: -30 stupanj - 160 stupanj | |
Zamućenost | Manje od 10000 ppm, s malim mjehurićima | |
Smjer protoka | Dvosmjerno mjerenje, mjerenje neto protoka/topline | |
Okoliš | Temperatura | Glavna jedinica: -30 stupanj - 80 stupanj |
Pretvornik: -40 stupanj -110 stupanj, Pretvornik temperature: odaberite na upit | ||
Vlažnost | Glavna jedinica: 85 posto RH | |
Sonda: uronjiva u vodu, dubina vode manja od 3 m | ||
Kabel | Konop za upleteni par, standardna duljina od 20 m, može se produljiti do 500 m (ne preporučuje se); Obratite se proizvođaču za potrebe duljeg kabela. RS{0}} sučelje, udaljenost prijenosa do 1000m | |
Napajanje | DC24V ili AC220v | |
Potrošnja energije | Manje od 1,5 W | |
Protokoli | MODBUS, M-BUS, Fuji prošireni protokol i drugi tvornički protokol |
