Ultrazvučna stezaljka na mjeračima protoka prikladna za rafinerije mora podnositi visoke temperature do 600 stupnjeva, biti otporna na korozivnu sirovu naftu i rafinirane proizvode i održavati ocjene točnosti od ±1% ili više. Mjerači-tranzitnog vremena najbolje funkcioniraju za čiste tekućine poput rafiniranih proizvoda, dok su Dopplerovi-mjerači vidljivi kod sirove nafte koja sadrži čestice veće od 100 mikrona.
Operacije rafinerije zahtijevaju tehnologiju mjerenja protoka koja preživljava ekstremne uvjete dok istovremeno isporučuje pouzdane podatke za kontrolu procesa i prijenos na skrbništvo. Desna stezaljka uključenaultrazvučni mjerač protokaovisi o specifičnim zahtjevima primjene, uključujući karakteristike tekućine, specifikacije cijevi i potrebe točnosti mjerenja.

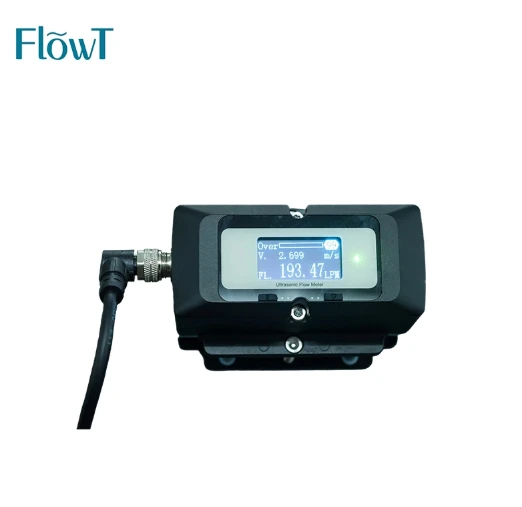

Razumijevanje tehnologije ultrazvučnog mjerača protoka Clamp On: Tranzitno vrijeme u odnosu na Doppler
Stezaljka-na ultrazvučnom mjeraču protoka radi kroz dva različita principa mjerenja, od kojih je svaki prikladan za različite primjene u rafinerijama.

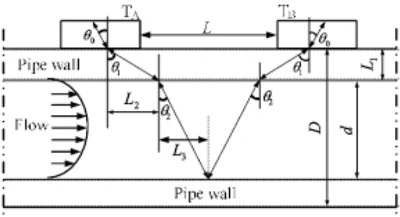

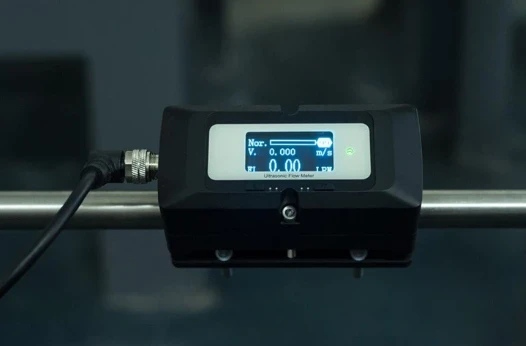

Ultrazvučni mjerači-vremena protoka mjere vremensku razliku između ultrazvučnih signala koji putuju uzvodno i nizvodno kroz tekućinu. Ovi mjerači mogu postići teoretsku točnost od ±0,1% očitanja kada su ispravno kalibrirani. Tehnologija funkcionira tako da se na suprotnim stranama cijevi montiraju dva pretvarača, koji odašilju ultrazvučne impulse i kroz stijenku cijevi i kroz tekućinu. Kada tekućina teče kroz cijev, zvuk se kreće brže putujući u istom smjeru kao i protok, a sporije kada se kreće protiv njega.
Ovaj ultrazvučni mjerač protoka sa stezaljkom ističe se čistim ili relativno čistim tekućinama. Ultrazvučni mjerači protoka-vremena prikladni su za situacije u kojima ima malo mjehurića ili čvrstih čestica u tekućini, kao što je voda iz slavine, industrija pića i farmaceutska industrija, s točnošću mjerenja do 1%. Za rafinerije to čini-mjerače vremena tranzita idealnima za mjerenje rafiniranih proizvoda kao što su benzin, dizel i kerozin koji teku kroz cjevovode.
Doppler ultrazvučni mjerači rade drugačije. Dopplerova metoda zahtijeva prisutnost akustičkih diskontinuiteta, s općeprihvaćenim pravilom da pravilna refleksija signala zahtijeva minimalno 80-100 mg/l krutine s veličinom čestica od +200 mreže (+75 mikrona). Ove stezaljke na mjeračima protoka tekućine prenose ultrazvučne valove koji se odbijaju od čestica ili mjehurića suspendiranih u tekućini. Pomak frekvencije između odaslanih i reflektiranih valova otkriva brzinu protoka.
Dopplerovi mjerači protoka izvrsni su u mjerenju tekućina koje sadrže čestice ili mjehuriće, poput otpadne vode ili kaše, iako su općenito manje precizni od mjerača vremena prolaska za čiste tekućine. U primjenama u rafinerijama, Doppler mjerači učinkovito upravljaju mjerenjem sirove nafte, posebno kada se radi s teškom sirovom naftom koja sadrži suspendirane čestice.
Kriteriji odabira temeljeni na svojstvima fluida za ultrazvučne mjerače protoka
Prijenosna ultrazvučna stezaljka za mjerač protoka pri odabiru tipa počinje s razumijevanjem specifičnih karakteristika tekućine:
Za rafinirane proizvode:Čisti ugljikovodici poput dizela, mlaznog goriva i lož ulja zahtijevaju tehnologiju-tranzitnog vremena. Ove tekućine obično imaju viskozitet ispod 10 cP i sadrže minimalnu količinu čestica. Ultrazvučni mjerači protoka-vremena omogućuju točna mjerenja verifikacije za postojeće instrumente zbog svoje visoke točnosti, ponovljivosti, linearnosti i stabilnosti.
Za sirovu naftu:Teška sirova nafta predstavlja izazove u mjerenju zbog različite viskoznosti i sadržaja čestica. Ultrazvučni mjerači protoka tekućine, poput turbinskih mjerača, osjetljivi su na svojstva tekućine i sve ih je teže primijeniti na proizvode visoke viskoznosti nego na proizvode lakših ugljikovodika. Dopplerova-stezaljka za ultrazvučni mjerač protoka ovdje radi bolje, iako operateri trebaju očekivati nižu točnost u usporedbi s primjenama rafiniranih proizvoda.
Za mješovitu uslugu:Rafinerije koje obrađuju lake i teške tokove imaju koristi od sustava s dvostrukom-sposobnošću ili dostupnosti obje vrste mjerača za različite mjerne točke.
Kritične specifikacije za ultrazvučne mjerače protoka na stezaljkama u rafinerijama
Zahtjevi temperaturne otpornosti za ultrazvučne mjerače protoka sa stezaljkama
Specijalizirani mjerači poput serije KROHNE OPTISONIC dizajnirani za primjenu u rafinerijama mjere toplinsko ulje, napojnu vodu za kotlove, sirove nafte i tokove vruće napojne na temperaturama do +600 stupnjeva (+1112 stupnjeva F). Ova mogućnost stezanja-za ultrazvučni mjerač protoka pokazala se ključnom za:
Jedinice za odgođeno koksiranje rade na 450-500 stupnjeva
Jedinice za fluidno katalitičko krekiranje
Procesi vakuumske destilacije
Sustavi predgrijavanja sirove nafte
Standardna stezaljka na modelima ultrazvučnih mjerača protoka vode obično podnosi temperature do 200 stupnjeva, što odgovara mnogim rafinerijskim primjenama, ali nije dovoljno za procese na visokim-temperaturama. VersaFlow stezaljka-na ultrazvučnim mjeračima protoka dostupna je u konfiguracijama koje mogu izdržati do 200 stupnjeva (392 stupnja F), što ih čini idealnim za tekućine s ograničenim sadržajem krutih tvari ili plinova.
Točnost i ponovljivost ultrazvučnih senzora protoka
Moderne stezaljke-na ultrazvučnim mjeračima protoka postižu ±1,0% točnosti očitanja od 1,5 do 40 ft/sek (0,5 do 12,0 m/sek) i ±0,015 ft/sek (±0,0046 m/sek) za brzine ispod 1,5 ft/sek. Ova razina preciznosti zadovoljava većinu zahtjeva kontrole procesa, iako aplikacije skrbničkog prijenosa mogu zahtijevati još strože tolerancije.
Ultrazvučna stezaljka na točnost senzora protoka ovisi o nekoliko čimbenika:
Ispravna instalacija i spajanje sonde
Debljina stijenke cijevi i konzistencija materijala
Stabilnost temperature tekućine
Razvoj profila protoka (zahtjevi za ravne cijevi)
Nakupljanje naslaga ili kamenca na unutarnjim stijenkama cijevi

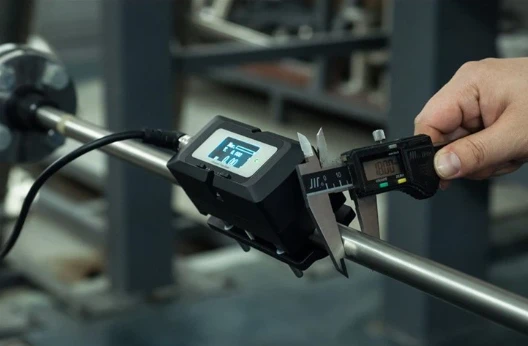

Kompatibilnost veličine cijevi za ultrazvučne senzore protoka sa stezaljkama
Stezaljka-na ultrazvučnim mjeračima protoka može mjeriti protok u cijevima u rasponu od ½" do 48" u promjeru, s različitim setovima sondi optimiziranim za specifične raspone veličina:
Sonde malog promjera: 0,5" do 1,5" (konfiguracija SE16A)
Pretvornici srednje cijevi: 2" do 10" (konfiguracija SE16B)
Pretvornici velike cijevi: 12" do 48" (konfiguracija SE16C)
Neki industrijski modeli podnose veličine cijevi od DN15 do DN4000 (1/2" do 160"), prilagođavajući se gotovo svakom rafinerijskom sustavu cjevovoda. Svestranost ovog mjerača protoka sa stezaljkama eliminira potrebu za izradom po narudžbi u većini primjena.

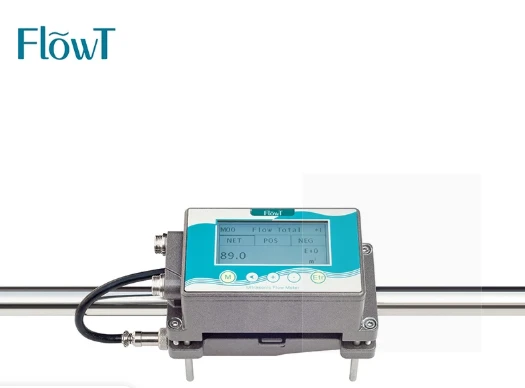

Prednosti ugradnje mjerača protoka sa stezaljkama u rafinerijskim okruženjima
Prednosti ne{0}}nametljivog mjerenja
Tip stezaljke za mjerač protoka nudi značajne prednosti u odnosu na tradicionalne inline mjerače u primjenama u rafinerijama. Ultrazvučni mjerači protoka mogu se lako pričvrstiti na bilo koju stijenku cijevi bez zaustavljanja protoka, omogućujući operaterima postrojenja da procijene izvedbu zastarjele instrumentacije i provedu privremeni nadzor vodova gdje ne postoje prethodno -postojeći podaci o mjerenju protoka.
Ova ne-invazivna karakteristika pokazala se vrijednom za:
Kontinuitet procesa:Instalacija ne zahtijeva gašenje sustava, eliminirajući proizvodne gubitke i održavajući stabilnost procesa. Operacije se mogu nastaviti tijekom instalacije, koju jedna osoba može dovršiti za manje od sat vremena.
Otpornost na koroziju:Budući da stezaljka na ultrazvučnom senzoru protoka nikad ne dolazi u dodir s izmjerenom tekućinom, brige o kompatibilnosti nestaju. Mjerači su kompatibilni s korozivnim tekućinama koje bi oštetile standardne mjerače protoka, što ih čini idealnim za kiseline, kaustike i agresivne ugljikovodike koji su uobičajeni u rafiniranju.
Integritet tlaka:Bez prodora cijevi znači da nema potencijalnih mjesta curenja. Nema pada tlaka ili gubitka energije sa stezaljkom-na instalaciji, čime se čuva hidraulika sustava i eliminiraju sigurnosni rizici povezani s-priključcima procesa visokog tlaka.
Pristup održavanju:Mjerači se mogu privremeno ukloniti radi provjere kalibracije ili premjestiti na druge mjerne točke bez prekida procesa.
Zahtjevi za ravne cijevi za ultrazvučnu stezaljku mjerača protoka pri ugradnji
Kao i svi mjerači protoka-temeljeni na brzini, prijenosna stezaljka na mjeraču protoka zahtijeva odgovarajuće ravne duljine cijevi za točno mjerenje. Prilikom ugradnje sondi, mjesto ugradnje mora imati dovoljnu ravnu duljinu cijevi uzvodno i nizvodno, obično uzvodno treba 10D, a nizvodno 5D ravnu duljinu cijevi, gdje je D promjer cijevi.
Rafinerije s ograničenom dostupnošću ravnomjerne proizvodnje suočavaju se s izazovima mjerenja. U ovim situacijama:
Više{0}}tranzitni-mjerači vremena kompenziraju izobličenja profila protoka
Kondicioneri protoka instalirani uzvodno mogu smanjiti potrebne duljine ravnih cijevi
Analiza računalne dinamike fluida (CFD) pomaže optimizirati smještaj senzora
Alternativne mjerne tehnologije mogle bi se pokazati prikladnijima

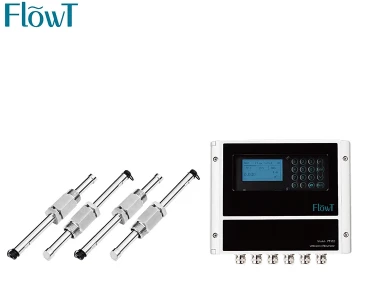

Vodeći modeli ultrazvučnih mjerača protoka sa stezaljkama za rafinerije
Visoko{0}}primjene procesa sa stezaljkama-na ultrazvučnim mjeračima protoka
KROHNE OPTISONIC 6300 serija:Ovi mjerači s 2-puta mjere termalno ulje, napojnu vodu za kotlove, sirove nafte i vruće napojne tokove u rafinerijama do +600 stupnjeva (+1112 stupnjeva F), s veličinama cijevi do DN1000 (40"). Konfiguracija dvostrukog-puta povećava točnost usrednjavanjem mjerenja u profilu protoka, kompenzirajući varijacije viskoznosti izazvane temperaturom.
Baker Hughes PanaFlow HT:PanaFlow HT je mjerač protoka s ocjenom SIL{0}} idealan za jedinice s odgođenim koksiranjem, fluidno katalitičko krekiranje, vakuumsku destilaciju, krekere, hidropročišćivače, visbreakere, sirovu naftu i LNG primjene, ocijenjeno za ekstremne procese s temperaturama od -200 stupnjeva do 600 stupnjeva. Ocjena razine sigurnosnog integriteta čini ga prikladnim za kritične petlje upravljanja procesima.
Standardno praćenje procesa s mjeračima protoka tekućine na stezaljkama
Baker Hughes DigitalFlow DF868:Ovaj-sadržajan,-mjerač protoka tekućine za instalaciju koristi patentiranu digitalnu obradu signala Correlation Transit{2}}Time za pružanje mjerenja bez-drifta u ultračistim i najprljavijim tekućinama, uključujući tekućine s mjehurićima plina i uvučenim čvrstim tvarima za koje su prije bili potrebni Doppler-mjerači. Ova svestranost ga čini vrijednim za rafinerije koje prerađuju različite stupnjeve sirove nafte.
Badger Meter Dynasonics TFX-5000:TFX-5000 smanjuje vrijeme i troškove instalacije jer se operacije mogu nastaviti tijekom instalacije, pružajući napredne značajke bez probijanja proračuna. Njegovi BACnet MS/TP, BACnet/IP, EtherNet/IP i Modbus TCP/IP komunikacijski protokoli neprimjetno se integriraju s modernim sustavima upravljanja rafinerijama.
Siemens SITRANS FS:SITRANS FS stezaljka-na ultrazvučnim mjeračima protoka prikazuje tržište-vodeće točnosti, otpornosti na buku, pouzdanosti, velike-brzine ažuriranja podataka i vrhunske-prilagođenosti korisniku u fazama instalacije i rada. Robusna digitalna obrada signala rješava elektromagnetske smetnje uobičajene u rafinerijskom električnom okruženju.
Prijenosna rješenja za mjerenje protoka sa stezaljkama
KROHNE OPTISONIC 6300 P:Ovaj prijenosni mjerač s baterijskim-napajanjem prikuplja dodatne podatke o protoku ili pruža-učinkovitu provjeru na-licu mjesta inline mjerača protoka za cijevi DN15-4000 (½-160") do +120 stupnjeva (+248 stupnjeva F), s integriranim zapisivačem podataka i puštanjem u rad putem mobilne aplikacije putem USB kabela ili Bluetooth veze.
Prijenosna stezaljka na ultrazvučnim mjeračima služi za više rafinerijskih funkcija:
Provjera točnosti fiksnih instrumenata
Smetnje u procesu rješavanja problema
Privremeno mjerenje tijekom održavanja
Energetski pregledi i detekcija gubitaka
Validacija hidrauličkih modela
Kompatibilnost materijala i odabir senzora ultrazvučnog mjerača
Razmatranje materijala cijevi za stezaljku ultrazvučnog mjerača protoka-Prilikom instalacije
Ultrazvučna stezaljka na mjeraču radi s različitim materijalima cijevi, iako se performanse razlikuju:
Metalne cijevi:Cijevi od ugljičnog čelika, nehrđajućeg čelika i legure omogućuju izvrstan prijenos ultrazvučnog signala. Varijacije debljine stijenke i premaza utječu na točnost mjerenja. SLF serija stezaljki-na mjeračima mjeri protok kroz metalne, plastične i obložene cijevi bez mijenjanja cjevovoda.
Obložene cijevi:Unutarnji premazi poput epoksida, stakla ili gumenih obloga povećavaju akustičnu impedanciju. Softver za mjerenje zahtijeva debljinu premaza i svojstva materijala za točnu kompenzaciju.
Plastične cijevi:PVC, HDPE i FRP cijevi dobro prenose ultrazvučne signale, ali zahtijevaju drugačije konfiguracije sonde od metalnih cijevi. Temperaturna ograničenja plastike ograničavaju upotrebu u-primjenama pri visokim temperaturama.

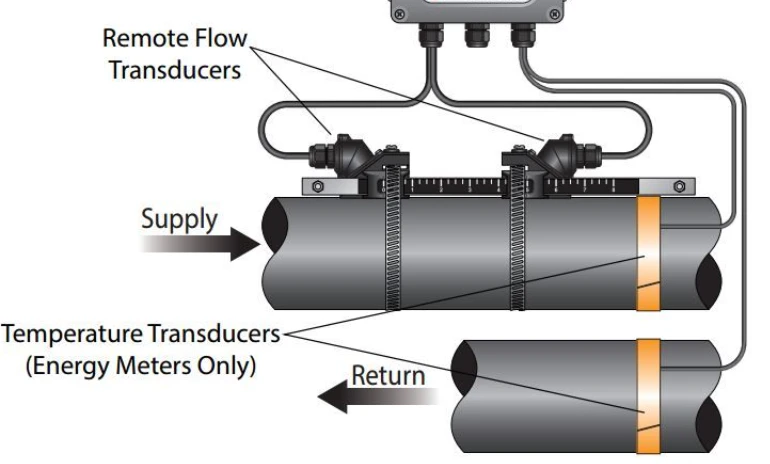

Metode spajanja pretvarača za mjerač protoka sa stezaljkom
Pravilno akustično spajanje između sondi i cijevi određuje uspjeh mjerenja:
Standardni gel za spajanje:Radi za većinu primjena na sobnoj temperaturi. Zahtijeva povremenu ponovnu primjenu u vibrirajućim instalacijama.
Visoko{0}}temperaturno spajanje:Specijalizirani spojevi podnose temperature iznad 200 stupnjeva bez razgradnje ili karbonizacije.
Mehanička spojnica:Neke stezaljke-na ultrazvučnom mjeraču protoka koriste suhu spojku s visokim pritiskom stezanja, čime se eliminira održavanje gela u teškim uvjetima.
Rješavanje uobičajenih izazova mjerenja s ultrazvučnim mjeračima protoka vode sa stezaljkama
Problemi s uvlačenjem plina kod ultrazvučnih mjerača protoka-vremena
Mjerači-tranzitnog vremena ne rade ispravno kada cijevi nisu pune ili kada Froudeov broj padne ispod 1, i ne uspijevaju generirati signale s prekomjernom količinom plina u cjevovodu nizvodno od zavoja, kontrolnih ventila ili s teškom naftom koja uzrokuje-nošenje plina.
Rješenja uključuju:
Ugradnja ultrazvučnih mjerača protoka na visokim točkama u horizontalnim prolazima gdje se plin prirodno odvaja
Korištenje eliminatora plina ili razbijača vrtloga uzvodno
Odabir Doppler mjerača za primjene s neizbježnim sadržajem plina
Implementacija strategija mjerenja dvo-tehnologije
Varijacije viskoznosti u primjenama ultrazvučnog mjerača protoka
Temperaturne fluktuacije uzrokuju dramatičnu promjenu viskoznosti sirove nafte. Podaci o primjeni ili iskustvo u mjerenju rafinirane ili lake sirove nafte ne moraju se nužno prenijeti na mjerni medij do teške sirove nafte.
Najbolji primjeri iz prakse uključuju:
Ugradnja senzora temperature za korekciju viskoznosti
Upotreba više{0}}mjerača koji kompenziraju promjene profila
Redovito dokazivanje prema referentnim standardima
Odabir modela mjerača koji su posebno validirani za servisiranje sirovom naftom
Degradacija signala tijekom vremena u Clampon mjeračima protoka
Ako se stijenka cijevi pokvari, ultrazvučni signal slabi. Unutarnja korozija, nakupljanje kamenca i degradacija premaza smanjuju pouzdanost mjerenja.
Strategije održavanja:
Periodično praćenje jačine signala putem dijagnostike brojila
Promjena položaja sonde za pronalaženje optimalnih akustičnih putanja
Procjena stanja cijevi pomoću ultrazvučnog mjerenja debljine
Preventivna zamjena prije nego što gubitak signala postane kritičan
Integracija ultrazvučnog mjerača protoka na stezaljkama sa sustavima upravljanja rafinerijama
Moderna stezaljka na ultrazvučnim mjeračima pruža opsežne mogućnosti povezivanja:
Analogni izlazi:Izlazi 4-20 mA s HART®7 protokolom omogućuju integraciju s naslijeđenim distribuiranim sustavima upravljanja.
Digitalni protokoli:BACnet MS/TP, BACnet/IP, Modbus RTU, Modbus TCP, EtherNet/IP protokoli neprimjetno se integriraju u postojeće operacije kako bi pružili poboljšane podatkovne točke.
Napredna dijagnostika:Snaga- signala u stvarnom vremenu, indikatori kvalitete i funkcije alarma pomažu operaterima da razlikuju smetnje u procesu i kvarove mjerača.
Bilježenje podataka:Ugrađena-memorija pohranjuje zbrojeve protoka, alarmne događaje i promjene konfiguracije za usklađenost s propisima i rješavanje problema.
Analiza troškova-dobiti za ultrazvučne mjerače protoka sa stezaljkama u rafinerijskim aplikacijama
Početno ulaganje u ultrazvučne mjerače protoka sa stezaljkama
Ultrazvučna stezaljka na mjeračima protoka obično košta 3000 do 15 000 USD po mjernoj točki, ovisno o specifikacijama:
Osnovni jedno{0}}mjerni metri: 3000-5000 USD
Standardni dvostruki-mjerači: $5,000-$8,000
Visoko{0}}temperaturni mjerači: 8 000 do 12 000 USD
Mjerač -prijenosa na skrbništvo: $10,000-$15,000
Troškovi instalacije ostaju niski u usporedbi s inline mjeračima. Mjerila sa stezaljkama mogu se ugraditi s vanjske strane postojećih cjevovoda bez mijenjanja cjevovoda, čime se eliminiraju skupi prekidi procesa i uključivanje niskogradnje.
Operativna ušteda saUltrazvučni mjerač protoka sa stezaljkomTehnologija
Velika rafinerija nafte postavila je ultrazvučne mjerače protoka za praćenje protoka sirove nafte, što je rezultiralo značajnim povećanjem točnosti mjerenja i znatnim smanjenjem troškova održavanja zahvaljujući ne-nametljivoj tehnologiji koja omogućuje besprijekornu integraciju bez prekida rada.
Ključni izvori uštede uključuju:
Smanjeno održavanje:Bez pokretnih dijelova gotovo eliminira potrebu za održavanjem ili zamjenom dijelova tijekom vijeka trajanja mjerača.
Energetska učinkovitost:Stezaljka-na ultrazvučnim mjeračima protoka ne stvara pad tlaka u usporedbi s DP mjeračima protoka, Vortex mjeračima i Coriolisovim mjeračima koji stvaraju gubitak tlaka, smanjujući troškove pumpanja.
Optimizacija procesa:Podaci-o toku u stvarnom vremenu omogućuju strožu kontrolu procesa, smanjujući-proizvodnju prema specifikacijama i poboljšavajući prinose.
Osiguranje sukladnosti:Precizno mjerenje sprječava kršenje okoliša i sporove oko prijenosa skrbništva.
Često postavljana pitanja o ultrazvučnim mjeračima protoka sa stezaljkama za rafinerije
Može li ultrazvučna stezaljka na mjeračima točno mjeriti i laku i tešku sirovu naftu?
Mjerači-tranzitnog vremena dobro rade s lakom sirovom naftom, ali imaju problema s teškom naftom koja sadrži značajne čestice ili visoku viskoznost. Ultrazvučni mjerači protoka tekućine osjetljivi su na svojstva tekućine i sve ih je teže primijeniti na proizvode visoke viskoznosti u usporedbi s lakšim ugljikovodičnim proizvodima. Za tešku sirovu naftu, mjerači Doppler-tipa ili linijski više{4}}ultrazvučni mjerači daju bolje rezultate.
Kako mogu provjeriti da moja prijenosna stezaljka na ultrazvučnom mjeraču protoka točno mjeri u rafineriji?
Prijenosni ultrazvučni mjerači protoka omogućuju operaterima postrojenja da procijene rad zastarjelih instrumenata i provjeru točnosti postojećih mjerača. Usporedba sa spremnicima za provjeru, glavnim mjeračima ili prijenosnim referentnim standardima trebala bi se obavljati kvartalno za kritične primjene. Kontinuirano nadzirite jačinu signala i pokazatelje kvalitete putem dijagnostičkih funkcija mjerača.
Kakvo održavanje zahtijevaju stezaljke na ultrazvučnim mjeračima protoka?
Redovito održavanje uključuje provjeru integriteta spojke sonde, čišćenje površina senzora, provjeru nepropusnosti hardvera za montažu i preuzimanje dijagnostičkih zapisa za analizu trenda. Ultrazvučni mjerači zahtijevaju minimalno održavanje u usporedbi s mehaničkim mjeračima jer nemaju pokretnih dijelova. Godišnja verifikacija rekalibracije u odnosu na referentne standarde održava pouzdanost mjerenja.
Mogu li ove stezaljke-na ultrazvučnim mjeračima protoka podnijeti elektromagnetske smetnje u rafinerijama?
Moderne stezaljke-na ultrazvučnim mjeračima protoka imaju-vodeću otpornost na šum na tržištu i digitalnu obradu signala. Pravilno uzemljenje, oklopljeni kabeli i fizičko odvajanje od VFD-ova i električnih vodova minimaliziraju smetnje. Ultrazvučni mjerač protoka i signalni kabeli trebali bi izbjegavati izvore smetnji kao što su pretvarači frekvencije, radio stanice, mikrovalne stanice, GSM bazne stanice i visokonaponski-kabeli.
Rafinerije uspješno spajaju ultrazvučne stezaljke na mjeračima protoka s pravilnom ugradnjom kako bi postigle pouzdano mjerenje usprkos izazovnim električnim okruženjima. Ključ leži u razumijevanju specifičnih zahtjeva primjene, odabiru odgovarajuće tehnologije i preciznom praćenju smjernica proizvođača za instalaciju. Kada se pravilno primjenjuju, ovi mjerači isporučuju točnost, pouzdanost i radnu fleksibilnost s kojima se tradicionalni inline mjerači ne mogu mjeriti.
