Struktura stezaljke-na ultrazvučnom mjeraču protoka
Struktura stezaljke-na ultrazvučnom mjeraču protoka
Stezaljka-na ultrazvučnom mjeraču protoka pripada ne-invazivnim alatima za mjerenje protoka i naširoko se koristi u praćenju protoka različitih tekućina u cjevovodima. Njegove glavne prednosti leže u tome što ne zahtijeva rezanje ili modificiranje cjevovoda, čime se smanjuju troškovi instalacije i poteškoće u održavanju. Ultrazvučna stezaljka na mjeraču protoka koristi razliku vremena širenja ultrazvučnih signala u tekućini za mjerenje brzine protoka.

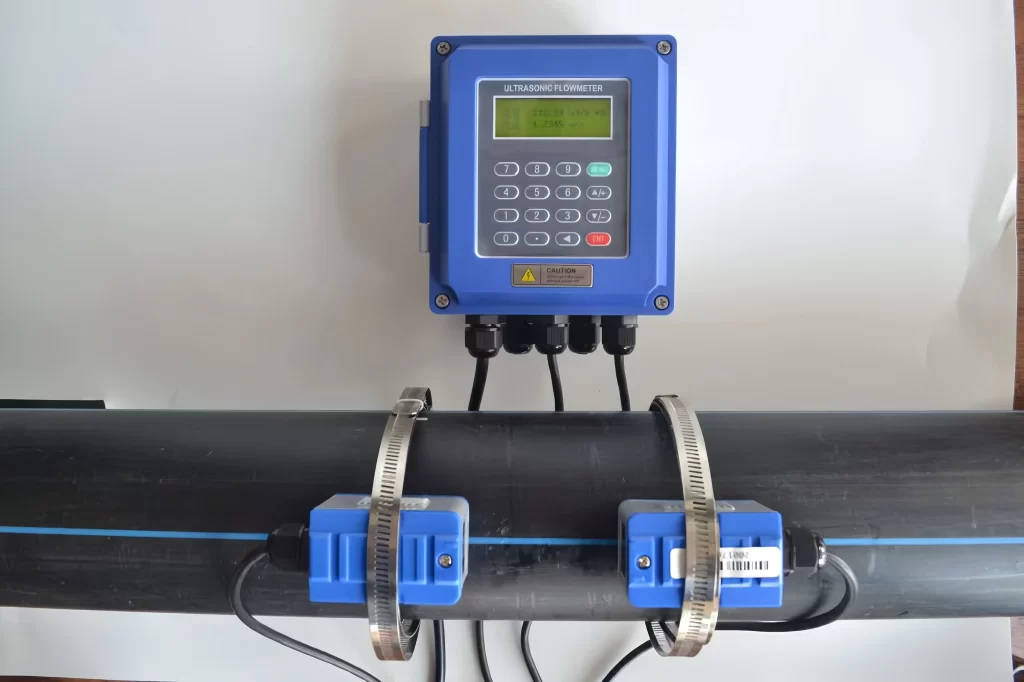

Stezaljka na ultrazvučnom mjeraču protoka učvršćuje ultrazvučne senzore na vanjskoj strani cjevovoda pomoću stezaljki. Tijekom projektiranja potrebno je osigurati da se stezaljke mogu čvrsto stegnuti na cjevovode različitih promjera i materijala. Senzori obično uključuju odašiljač i prijamnik, a njihov položaj ugradnje mora biti razumno konfiguriran kako bi se optimizirao put širenja ultrazvučnih signala i točnost mjerenja.
Uređaji za potporu i pričvršćivanjeultrazvučni mjerač protokastezaljke obično se proizvode od materijala otpornih-na koroziju i visoke-temperature-za prilagodbu različitim uvjetima okoline. Osim toga, potrebno je dizajnirati mehanizme za podešavanje koji će omogućiti precizno poravnanje senzora tijekom instalacije i prilagoditi se cjevovodima različitih promjera. Senzori bi trebali biti dizajnirani s učinkovitim električnim vezama i sustavima za obradu signala kako bi se osigurao točan prijenos i obrada ultrazvučnih signala. U isto vrijeme, potrebna je kontinuirana optimizacija dizajna strujnog kruga u aspektima kao što su potrošnja energije i upravljanje toplinom kako bi se smanjila potrošnja energije i učinkovito upravljalo toplinom koju stvara sustav.strukturastezaljke-na ultrazvučnom mjeraču protoka prikazan je na slici 3.5.

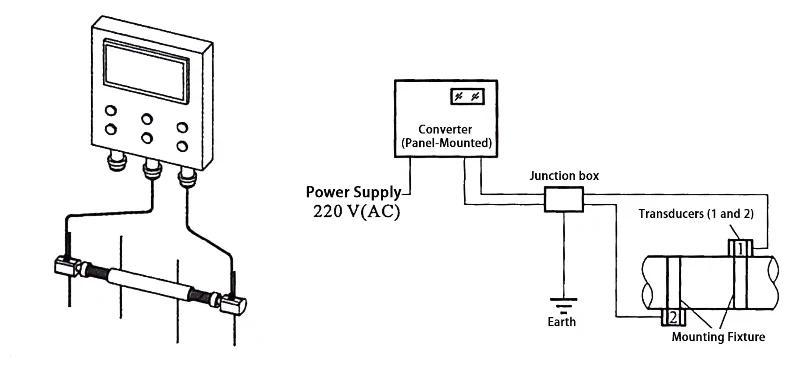

Slika 3.5 Dijagram strukture stezaljke-na ultrazvučnom mjeraču protoka
Stezaljka-na ultrazvučnom mjeraču protoka vrsta je mjerača protoka. Njegove sonde za otkrivanje ne moraju kontaktirati medij koji teče unutar cjevovoda; potrebno ih je samo pričvrstiti na vanjsku površinu cjevovoda kako bi se koristila ultrazvučna tehnologija za postizanje mjerenja brzine tekućine.
Općenito govoreći, standardučinak instalacijet metoda za ultrazvučnu stezaljku na mjeraču protoka je V-metoda. Tijekom instalacije, dvije sonde za otkrivanje moraju biti vodoravno poravnate, a ravna linija koju čine dvije sonde za otkrivanje mora biti paralelna s osi cjevovoda. Međutim, budući da su dvije sonde za otkrivanje stezaljke na ultrazvučnom mjeraču protoka odvojene, kada se sonde za otkrivanje pričvršćuju na cjevovod, obično se fiksiraju odvojeno. Stoga je često nemoguće precizno kontrolirati je li ravna linija koju čine dvije detekcijske sonde paralelna s osi cjevovoda, što dovodi do određenih pogrešaka u položajima dviju detekcijskih sondi nakon ugradnje, što utječe na točnost detekcije.
FAQ

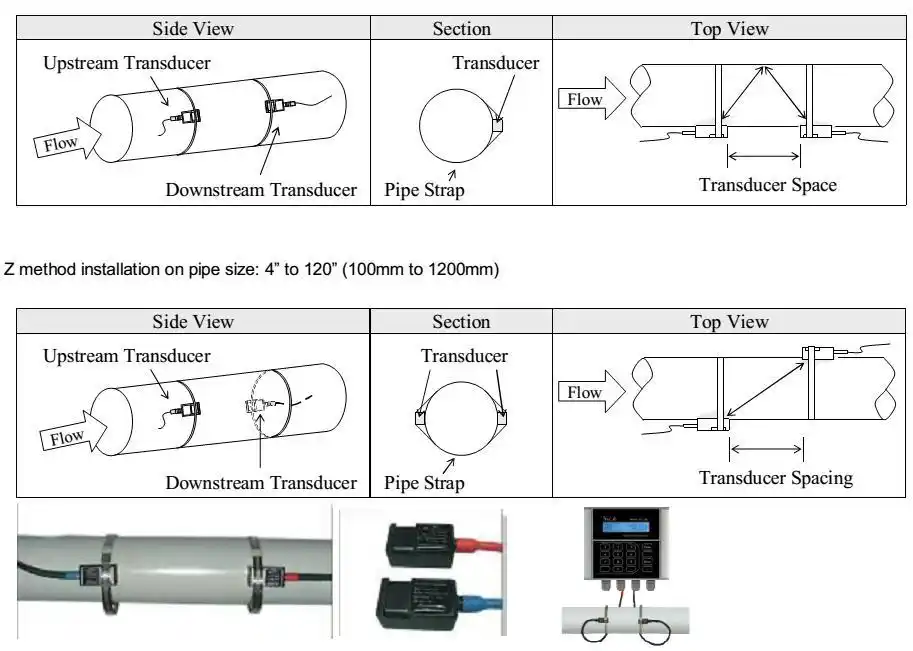

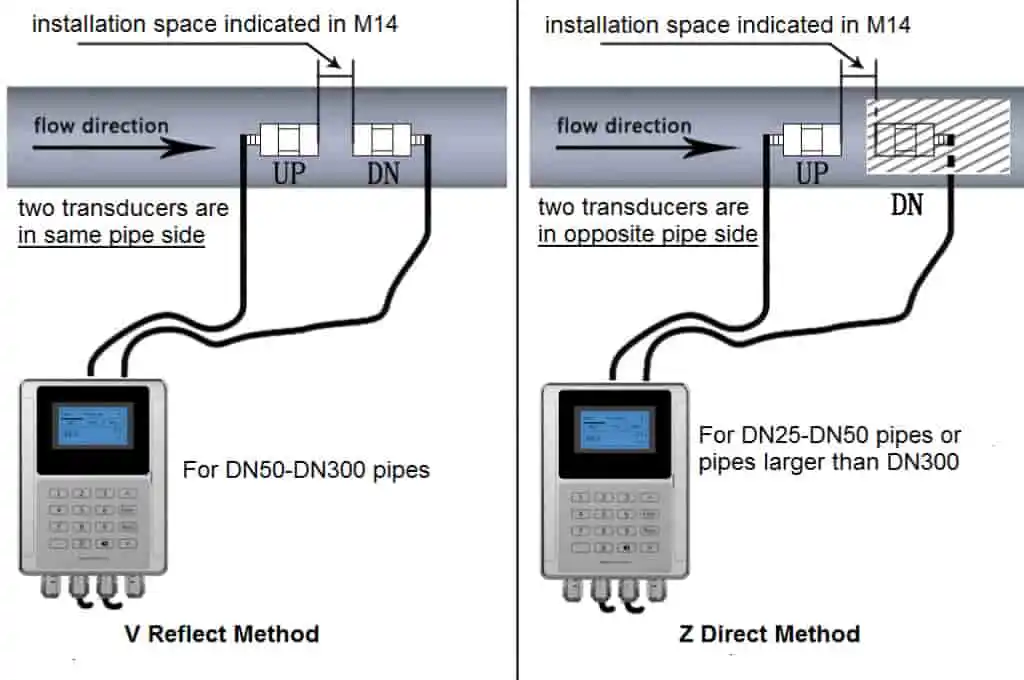

P: Koja je razlika između V-metode i Z-metode u stezaljci-na instalaciji ultrazvučnog mjerača protoka?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 mm, bolje za-debele zidove ili materijale za prigušivanje, ali slabije signale).
P: Kako neusklađenost instalacije utječe na točnost stezaljke-na ultrazvučnim mjeračima protoka pomoću V-metode?
O: Neusklađenost u razmaku sonde, kutu ili paralelizmu uzrokuje pogreške duljine putanje, slabljenje signala i smanjeni SNR, što dovodi do TOF (vrijeme--leta) odstupanja i pogrešaka mjerenja protoka od 1-5% ili više. Precizno poravnanje ključno je za pouzdanost V-metode.
P: Koje su ključne komponente u strukturi prijenosne stezaljke-na ultrazvučnom mjeraču protoka?

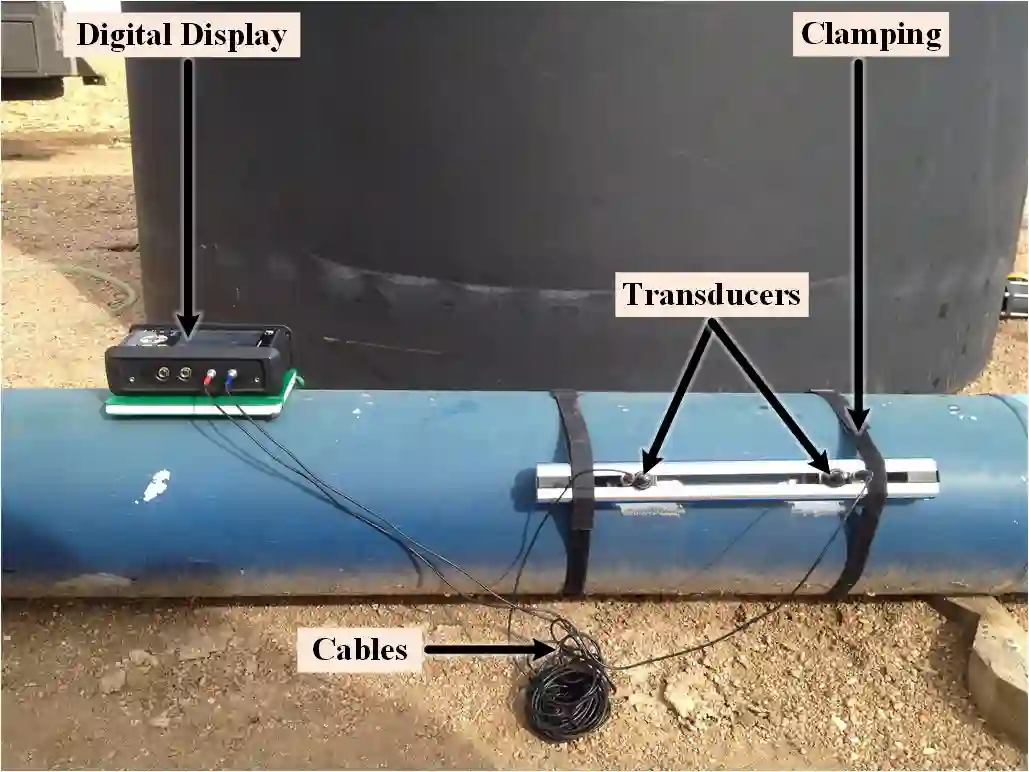

O: Glavne komponente uključuju uparene ultrazvučne sonde (odašiljač/prijemnik), montažne stezaljke ili trake, spojni gel za akustični kontakt, ručni ili zidni -odašiljač sa zaslonom, elektroniku za obradu signala i punjivu bateriju za prenosivost.
P: Koji se softver obično koristi za akustičku simulaciju u stezaljkama-na ultrazvučnim mjeračima protoka?
O: COMSOL Multiphysics Acoustics Module naširoko se koristi za modeliranje širenja valova, piezoelektričnih pretvarača, sprezanja fluidne-strukture i simulacija-vremena tranzita u stezaljkama-na ultrazvučnim mjeračima protoka.
P: Koje su prednosti principa tranzitnog-vremena u ne-invazivnoj stezaljci-na ultrazvučnim mjeračima protoka?
O: Tranzitno-vrijeme nudi visoku točnost (±1%) za čiste tekućine, dvosmjerno mjerenje, nema pokretnih dijelova, nisko održavanje i radi bez čestica (za razliku od Dopplera, koji zahtijeva lebdeće čvrste tvari/mjehuriće i ima manju točnost).
