U području mjerenja tekućina, magnetski mjerači protoka, koji se često nazivaju magmetari, pojavili su se kao pouzdano i široko korišteno rješenje. Kao istaknuti dobavljač magmetara, uzbuđen sam što se bavim temom izlaznog signala magmetara i kako on igra ključnu ulogu u raznim industrijama.
Razumijevanje osnova mag mjerača
Magnetski mjerači protoka rade na principu Faradayeva zakona elektromagnetske indukcije. Kada vodljiva tekućina teče kroz magnetsko polje koje stvara magmetar, inducira se napon. Taj inducirani napon izravno je proporcionalan brzini protoka tekućine. Magmetar zatim obrađuje ovaj inducirani napon kako bi generirao signal koji predstavlja brzinu protoka tekućine.
Osnovne komponente magmetra uključuju mjernu cijev, par zavojnica za generiranje magnetskog polja i elektrode za detekciju induciranog napona. Mjerna cijev je dizajnirana tako da omogućuje prolaz vodljive tekućine kroz nju. Zavojnice se napajaju izmjeničnom ili istosmjernom strujom kako bi se stvorilo magnetsko polje okomito na smjer protoka tekućine. Kada se vodljiva tekućina kreće kroz to magnetsko polje, elektrode preuzimaju inducirani napon, koji služi kao primarni ulaz za jedinicu za obradu signala mjerača.
Vrste izlaza signala
Postoji nekoliko vrsta izlaza signala koje magmetri mogu pružiti, svaki sa svojim prednostima i primjenama.
Analogni izlazi
Jedan od najčešćih izlaza signala je analogni izlaz, obično u obliku strujne petlje od 4 - 20 mA. U sustavu od 4 - 20 mA, struja od 4 mA predstavlja nulti protok, dok 20 mA predstavlja maksimalni protok u rasponu mjerača. Ova vrsta izlaza je široko korištena jer je relativno jednostavna za implementaciju i lako se prenosi na velike udaljenosti bez značajne degradacije signala.
Signal od 4 - 20 mA također je u određenoj mjeri otporan na električne smetnje, što ga čini prikladnim za industrijska okruženja gdje može biti puno elektromagnetskih smetnji. Na primjer, u postrojenju za kemijsku preradu, gdje postoje brojni električni motori i druga oprema koja stvara buku, analogni izlaz od 4 - 20 mA iz mag mjerača može točno prenijeti informacije o brzini protoka u kontrolnu sobu ili sustav za nadzor.
Još jedna opcija analognog izlaza je signal napona 0 - 10 VDC. Slično strujnoj petlji od 4 - 20 mA, signal 0 - 10 VDC predstavlja brzinu protoka, pri čemu 0 V odgovara nultom protoku, a 10 V odgovara maksimalnom protoku. Međutim, naponski signali su osjetljiviji na šum i gubitak signala na velikim udaljenostima u usporedbi sa strujnim signalima. Stoga se obično koriste u aplikacijama gdje je udaljenost između magmetra i prijamnog uređaja relativno mala.
Digitalni izlazi
Uz analogne izlaze, magmetari također mogu dati digitalne izlaze. Jedan od najpopularnijih digitalnih komunikacijskih protokola je Modbus. Modbus je otvoreni standardni protokol koji omogućuje komunikaciju podataka između različitih uređaja, kao što su magmetar i programibilni logički kontroler (PLC) ili sustav nadzorne kontrole i prikupljanja podataka (SCADA).
S Modbusom, mag mjerač može prenijeti detaljne informacije o brzini protoka, ukupnom protoku i drugim parametrima u digitalnom formatu. Ovi digitalni podaci mogu se lako obraditi i analizirati putem prijemnog uređaja, omogućujući točniju kontrolu i praćenje protoka tekućine. Na primjer, u postrojenju za pročišćavanje vode, PLC može koristiti podatke koji se prenose Modbusom iz magmetra za podešavanje protoka kemikalija na temelju stvarnog protoka vode.
Još jedna opcija digitalnog izlaza je Profibus, koji je fieldbus protokol koji se obično koristi u industrijskoj automatizaciji. Profibus nudi brzi prijenos podataka i prikladan je za aplikacije gdje su potrebni podaci u stvarnom vremenu. Omogućuje besprijekornu integraciju magmetara u složene industrijske upravljačke sustave, omogućujući učinkovit rad i upravljanje procesima protoka fluida.
Važnost izlaznog signala u različitim industrijama
Izlazni signal magmetara od iznimne je važnosti u raznim industrijama.
Voda i pročišćavanje otpadnih voda
U industriji vode i pročišćavanja otpadnih voda, točno mjerenje protoka bitno je za pravilan rad i upravljanje. Magmetari se široko koriste za mjerenje protoka vode u dovodnim cijevima, distribucijskim mrežama i odljevima otpadnih voda. Izlazni signal iz ovih magmetara koristi se za kontrolu protoka vode, praćenje potrošnje i osiguravanje usklađenosti s propisima o zaštiti okoliša.

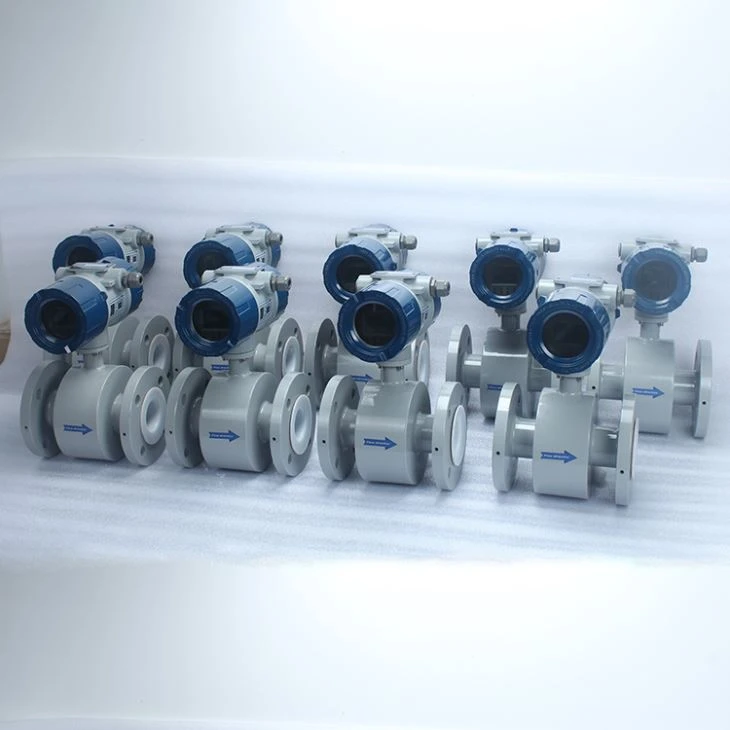

Na primjer, u postrojenju za pročišćavanje vode, analogni izlaz od 4 - 20 mA iz mag mjerača može se koristiti za kontrolu brzine crpki. Ako je protok prenizak, brzina pumpe se može povećati kako bi se održao potreban protok. Obrnuto, ako je protok previsok, brzina crpke može se smanjiti. Digitalni izlazi, kao što su Modbus ili Profibus, mogu se koristiti za prijenos podataka u središnji kontrolni sustav za praćenje i analizu u stvarnom vremenu. Možete saznati više o našemMagnetski mjerač protoka za mjerenje vode s kalibracijomkoji daje točne izlazne signale za aplikacije mjerenja vode.
Kemijska obrada
U kemijskoj prerađivačkoj industriji magmetri se koriste za mjerenje protoka raznih kemikalija, uključujući korozivne i abrazivne tekućine. Izlazni signal iz ovih magmetara ključan je za osiguravanje točnog udjela kemikalija u procesu. Na primjer, u kemijskoj reakciji u kojoj je potrebno pomiješati dvije kemikalije u određenom omjeru, izlazni signal iz magmetara koji mjere protok svake kemikalije može se koristiti za kontrolu ventila i pumpi za održavanje ispravnog omjera.
Sposobnost magmetara da daju pouzdane izlazne signale u teškim kemijskim okruženjima je zbog njihovog nenametljivog dizajna i upotrebe materijala otpornih na koroziju. Digitalni izlazi posebno su korisni u postrojenjima za kemijsku preradu jer mogu pružiti detaljne informacije o brzini protoka i drugim parametrima, omogućujući preciznu kontrolu kemijskih procesa.
Hrana i piće
U industriji hrane i pića, magmetari se koriste za mjerenje protoka tekućina kao što su mlijeko, sok i pivo. Izlazni signal iz ovih magmetara koristi se za kontrolu procesa punjenja, osiguravanje točne proizvodne serije i održavanje kvalitete proizvoda.
Na primjer, u punionici piva, magmetar s analognim izlazom od 4 - 20 mA može se koristiti za kontrolu količine piva napunjene u svaku bocu. Digitalni izlazi mogu se koristiti za snimanje podataka o proizvodnji, kao što je ukupna količina proizvedenog piva, za potrebe kontrole kvalitete i upravljanja zalihama. NašeMag Meter for Liquid Visoko precizni umetnuti mjerač protoka Jednostavan za instalacijuodličan je izbor za industriju hrane i pića, pružajući točne izlazne signale za mjerenje protoka tekućine.
Čimbenici koji utječu na izlazni signal
Nekoliko čimbenika može utjecati na izlazni signal magmetara.
Vodljivost tekućine
Vodljivost tekućine koja se mjeri kritičan je faktor. Magmetari zahtijevaju da tekućina ima određenu razinu vodljivosti da bi učinkovito radila. Ako je vodljivost tekućine preniska, inducirani napon može biti preslab da bi se točno detektirao, što rezultira netočnim izlaznim signalom. S druge strane, ako je vodljivost previsoka, može uzrokovati električne smetnje i utjecati na performanse mjerača.
Snaga magnetskog polja
Jačina magnetskog polja koje generira magmetar također utječe na izlazni signal. Jače magnetsko polje rezultirat će višim induciranim naponom za istu brzinu protoka tekućine, što može poboljšati točnost mjerenja. Međutim, povećanje jakosti magnetskog polja također zahtijeva više energije i može dovesti do većih troškova. Stoga je potrebno uspostaviti ravnotežu između jakosti magnetskog polja i potrošnje energije.
Montaža i održavanje
Pravilna ugradnja i održavanje magmetara ključni su za točan izlaz signala. Neispravna instalacija, poput nepravilnog uzemljenja ili neispravnog poravnanja cijevi, može uzrokovati pogreške u izlazu signala. Redovito održavanje, uključujući čišćenje elektroda i provjeru magnetskog polja, također je potrebno kako bi se osigurala dugoročna pouzdanost mjerača.
Zaključak
Kao dobavljač magmetara, razumijemo važnost pružanja visokokvalitetnih izlaznih signala. Naši magmetari dizajnirani su za pružanje točnih i pouzdanih izlaznih signala, bilo da se radi o analognom izlazu poput 4 - 20 mA ili digitalnom izlazu poput Modbusa ili Profibusa. Nudimo širok raspon magmetara prikladnih za različite industrije i primjene, uključujući one za mjerenje vode, protoka tekućina u kemijskoj obradi i proizvodnji hrane i pića.
Ako tražite pouzdan magmetar s točnim izlaznim signalom, potičemo vas da nas kontaktirate radi nabave i daljnje rasprave. Naš tim stručnjaka spreman je pomoći vam u odabiru pravog magmetra za vaše specifične potrebe. Također možete istražiti našeProizvođač umetnutog mjerača protokastranici kako biste saznali više o našim proizvodima.
Reference
- "Priručnik za mjerenje protoka: industrijski dizajni i primjene" Richarda W. Millera.
- "Elektromagnetski mjerači protoka: principi, dizajn i primjena" KM Smitha.
- Industrijski standardi i smjernice koje se odnose na mjerenje protoka, kao što je ISO 10790 za elektromagnetske mjerače protoka.
