Kao pouzdani dobavljač ultrazvučnih mjerača protoka na stezaljkama, razumijem važnost točnog podešavanja parametara ovih uređaja kako bi se osigurala optimalna izvedba. U ovom postu na blogu podijelit ću neke uvide o tome kako učinkovito prilagoditi parametre ultrazvučnog mjerača protoka sa stezaljkom.
Razumijevanje osnova ultrazvučnih mjerača protoka na stezaljkama
Ultrazvučni mjerači protoka na stezaljkama su neintruzivni uređaji koji mjere protok tekućina u cijevi bez potrebe za izravnim kontaktom s tekućinom. Djeluju tako da šalju ultrazvučne signale kroz stijenku cijevi i mjere vrijeme potrebno da signali putuju uzvodno i nizvodno. Razlika u vremenu putovanja koristi se za izračunavanje brzine protoka tekućine.
Ključni parametri za podešavanje
1. Parametri cijevi
- Materijal cijevi: Različiti materijali cijevi imaju različita akustična svojstva, što može utjecati na prijenos ultrazvučnih signala. Morate točno unijeti materijal cijevi (kao što je čelik, PVC ili bakar) u mjerač protoka. Ove informacije pomažu mjeraču da kompenzira slabljenje signala i promjene vremena putovanja uzrokovane materijalom cijevi.
- Promjer cijevi: Promjer cijevi je ključni parametar. Neispravna postavka promjera cijevi može dovesti do značajnih pogrešaka u mjerenju protoka. Precizno izmjerite promjer cijevi odgovarajućim alatima i unesite vrijednost u postavke mjerača protoka.
- Debljina stijenke cijevi: Debljina stijenke cijevi također utječe na ultrazvučni signal. Deblji zidovi mogu uzrokovati jače slabljenje signala. Točno izmjerite debljinu stjenke i unesite je u mjerač protoka kako biste osigurali točno mjerenje.
2. Parametri tekućine
- Vrsta tekućine: Različite tekućine imaju različite akustičke karakteristike. Na primjer, voda i ulje imaju različite brzine zvuka. Morate odabrati ispravnu vrstu tekućine u postavkama mjerača protoka. Ako je tekućina mješavina ili ima određena svojstva, možda ćete trebati pogledati akustične podatke tekućine kako biste izvršili odgovarajuće prilagodbe.
- Temperatura tekućine: Temperatura tekućine utječe na njezinu gustoću i brzinu zvuka. Većina ultrazvučnih mjerača protoka na stezaljkama omogućuje vam unos temperature tekućine. Na taj način mjerač može kompenzirati promjene brzine zvuka izazvane temperaturom i omogućiti točnija mjerenja protoka.
3. Parametri ugradnje senzora
- Razmak senzora: Udaljenost između dva ultrazvučna senzora je kritična. Ispravan razmak senzora određen je promjerom cijevi i načinom ugradnje. Slijedite smjernice proizvođača kako biste bili sigurni da su senzori instalirani na ispravnoj udaljenosti. Neispravan razmak senzora može dovesti do netočnih mjerenja ili čak gubitka signala.
- Kut ugradnje senzora: Senzore treba montirati pod ispravnim kutom na cijevi. Obično se senzori ugrađuju u specifičnoj konfiguraciji (kao što je V-metoda ili Z-metoda) ovisno o promjeru cijevi i uvjetima tekućine. Provjerite jesu li senzori ispravno poravnati kako bi se osigurao optimalan prijenos i prijem signala.
Koraci prilagodbe
Korak 1: Početno postavljanje
- Uključite ultrazvučni mjerač protoka sa stezaljkom i pustite ga da se inicijalizira.
- Unesite parametre cijevi (materijal, promjer, debljina stijenke) i parametre tekućine (vrsta, temperatura) u izbornik mjerača. Obično možete pristupiti izborniku putem tipkovnice mjerača ili povezanog softverskog sučelja.
Korak 2: Instalacija senzora
- Očistite površinu cijevi gdje će se montirati senzori kako biste osigurali dobro akustičko spajanje.
- Nanesite prikladno sredstvo za spajanje (kao što je ultrazvučni gel) na površine senzora.
- Postavite senzore na cijev prema preporučenom razmaku i kutu. Upotrijebite montažne nosače ili stezaljke koje ste dobili s mjeračem protoka kako biste učvrstili senzore na mjestu.
Korak 3: Optimizacija signala
- Nakon ugradnje senzora, provjerite snagu i kvalitetu signala na zaslonu mjerača protoka. Ako je signal slab ili nestabilan, možda ćete morati prilagoditi položaj senzora, kut ili sredstvo za spajanje.
- Neki mjerači protoka imaju funkciju optimizacije signala koja može automatski prilagoditi postavke senzora za poboljšanje kvalitete signala. Za korištenje ove funkcije slijedite upute u korisničkom priručniku.
Korak 4: Kalibracija
- Nakon što je signal stabilan, izvršite kalibraciju mjerača protoka. Kalibracija uključuje usporedbu očitanja mjerača s poznatim protokom. Za izvođenje kalibracije možete koristiti kalibrirani mjerač protoka ili opremu za kalibraciju protoka.
- Većina mjerača protoka omogućuje vam da unesete faktore kalibracije u postavke mjerača kako biste ispravili sve pogreške mjerenja.
Rješavanje problema i fino podešavanje
- Ako mjerač protoka ne daje točna očitanja, provjerite sljedeće:
- Ugradnja senzora: Provjerite jesu li senzori ispravno montirani i poravnati. Provjerite ima li labavih spojeva ili oštećenja senzora.
- Uvjeti cijevi: Provjerite ima li prepreka, zavoja ili promjena u promjeru cijevi u blizini mjesta ugradnje senzora. Ovi čimbenici mogu utjecati na profil protoka i točnost mjerenja.
- Smetnje signala: Potražite izvore elektromagnetskih smetnji u blizini mjerača protoka. Udaljite mjerač ili senzore od izvora smetnji, poput motora ili električnih vodova.
Naša ponuda proizvoda

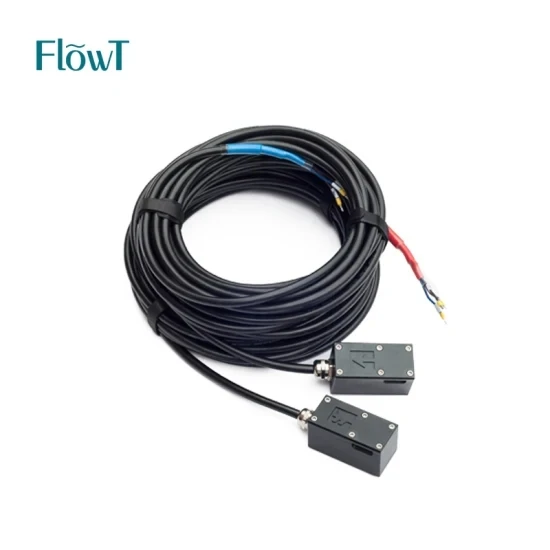

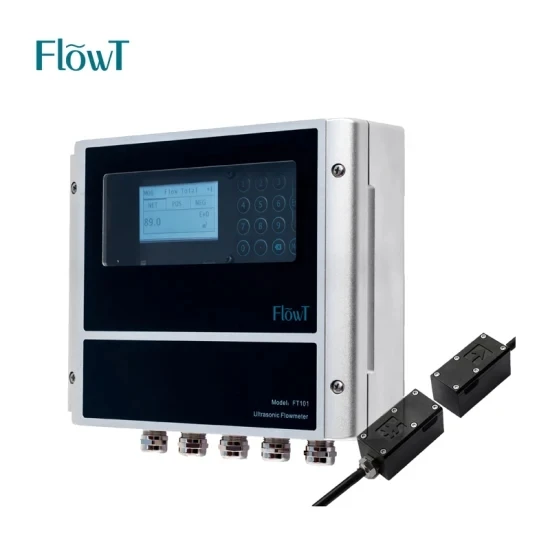

Nudimo širok raspon ultrazvučnih mjerača protoka na stezaljkama koji ispunjavaju različite zahtjeve primjene. Na primjer, našFLOWT OEM DN25-DN1200mm Kina Zidni ultrazvučni mjerač protoka vode Cijena, Ultrazvučni mjerač protokapogodan je za mjerenje protoka vode u raznim industrijskim i komercijalnim primjenama. Odlikuje ga visoka točnost, jednostavna instalacija i pouzdan rad.

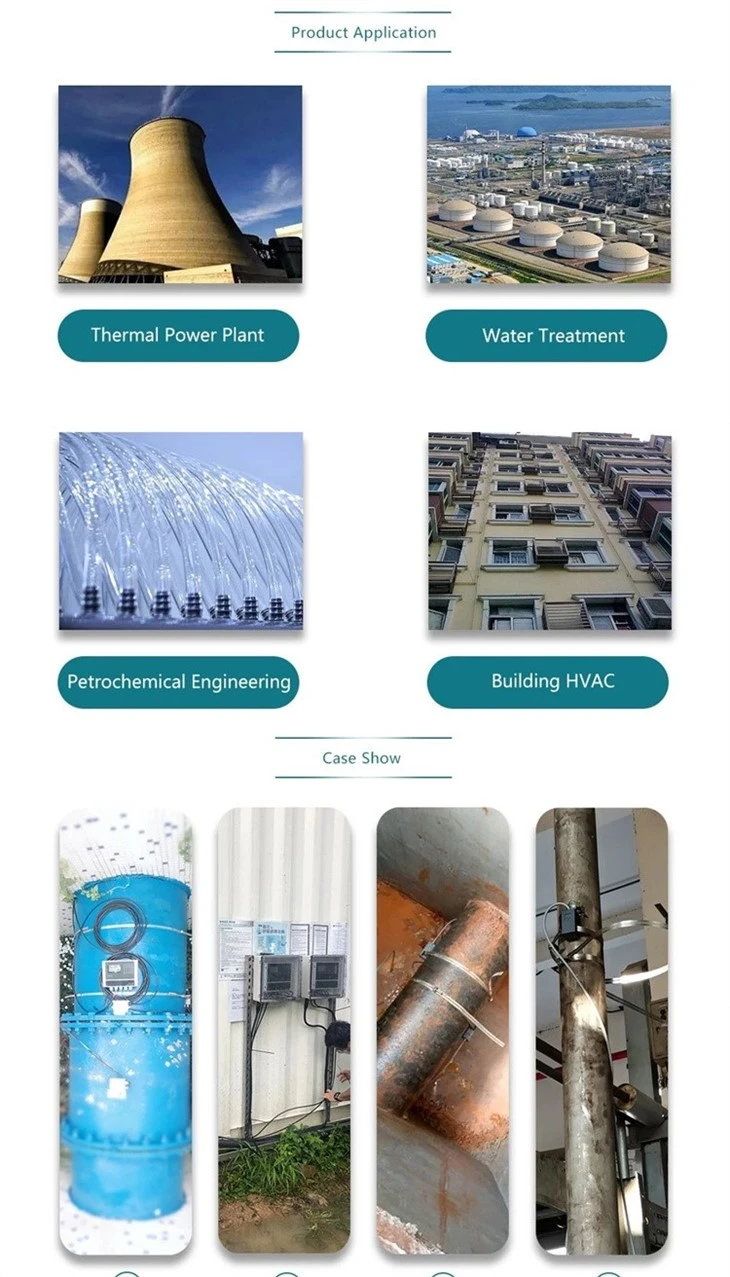

Još jedan proizvod je našUltrazvučni mjerač protoka vode DN25~DN5000, koji je dizajniran za cijevi velikog promjera i aplikacije s velikim protokom. Omogućuje točno i stabilno mjerenje protoka čak iu teškim uvjetima.
Također imamoNenametljivi mjerač protokaopcije koje nude neinvazivnu ugradnju i jednostavno održavanje. Ovi mjerači protoka idealni su za primjene gdje izravan kontakt s tekućinom nije moguć ili poželjan.
Obratite nam se za kupnju i savjetovanje
Ako ste zainteresirani za naše ultrazvučne mjerače protoka sa stezaljkama ili trebate više informacija o podešavanju parametara i odabiru proizvoda, slobodno nas kontaktirajte. Naši iskusni timovi za prodaju i tehničku podršku spremni su vam pomoći s vašim specifičnim potrebama. Možemo pružiti detaljne specifikacije proizvoda, cijene i smjernice za instalaciju kako bismo vam pomogli da donesete pravu odluku.
